在机械制造领域，钢的性能并非是确定不变的，热处理通过精准调控温度与冷却速度，能让钢材的硬度、韧性、塑性等性能实现按需优化。
退火、正火、淬火、回火是最基础也最核心的四大工艺，本文将详细介绍钢的热处理知识，结合文末的PPT讲义，带你了解常见的四种热处理工艺。
一、退火

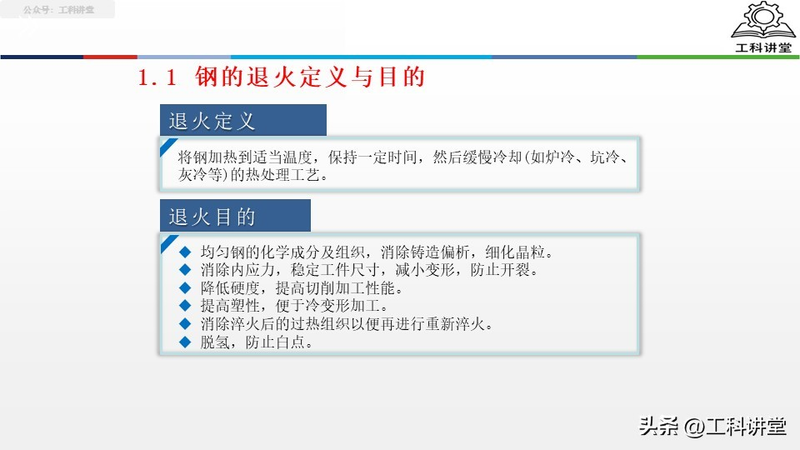

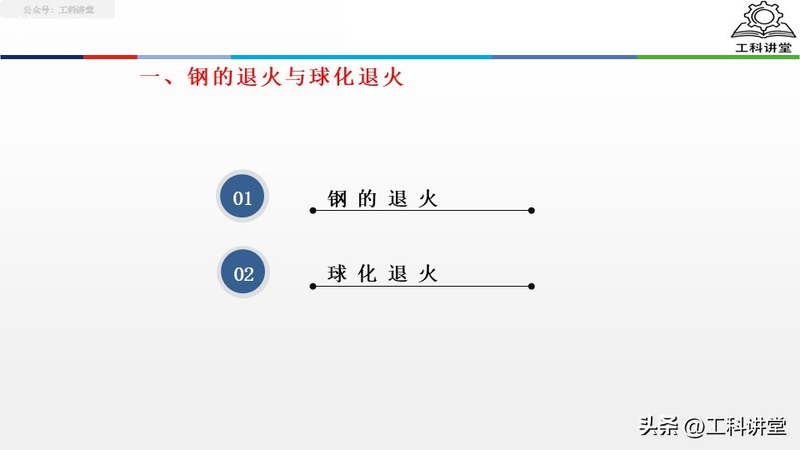

退火是将钢加热至适当温度，保温后缓慢冷却（如炉冷、坑冷）的工艺，核心是让钢材内部组织趋于平衡，为后续加工或使用铺路。
其核心目的十分明确：均匀化学成分与组织，消除铸造或锻造产生的内应力，避免工件变形开裂；降低硬度以改善切削加工性，同时提高塑性，方便冷弯、冷冲压等加工；对于淬火后组织异常的钢材，退火还能为重新淬火创造条件。

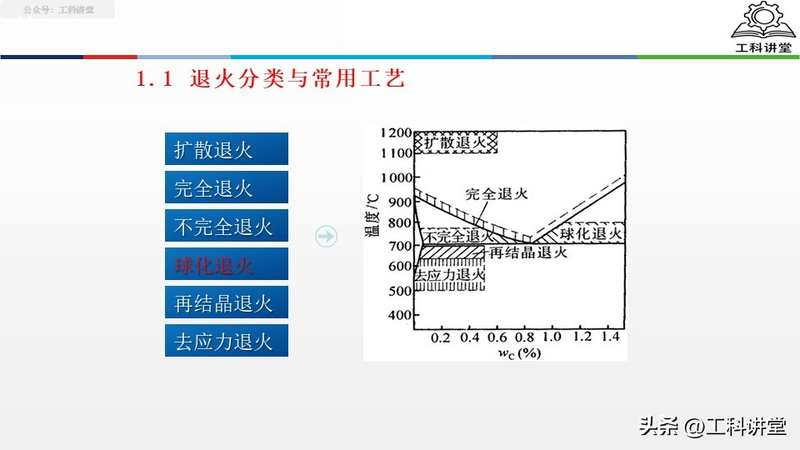

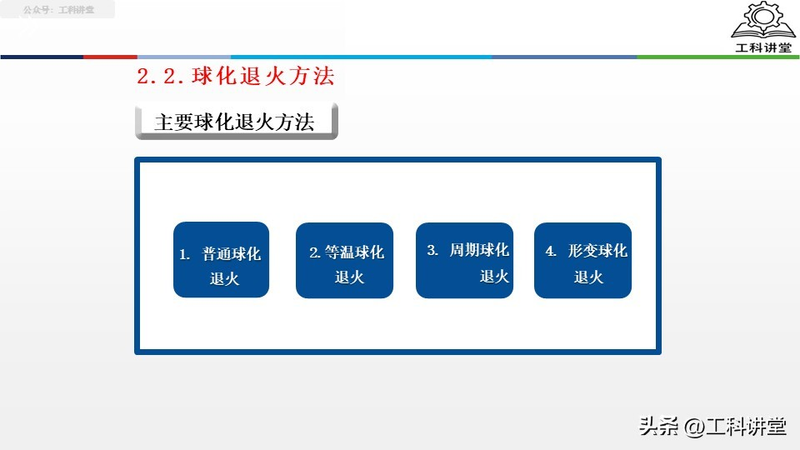

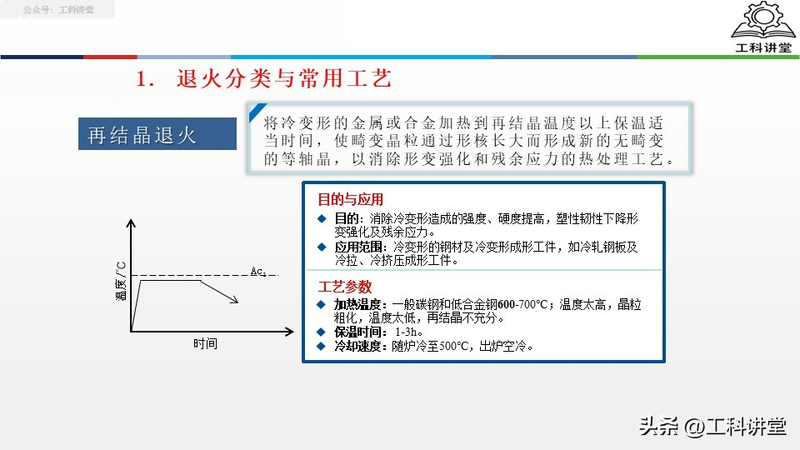

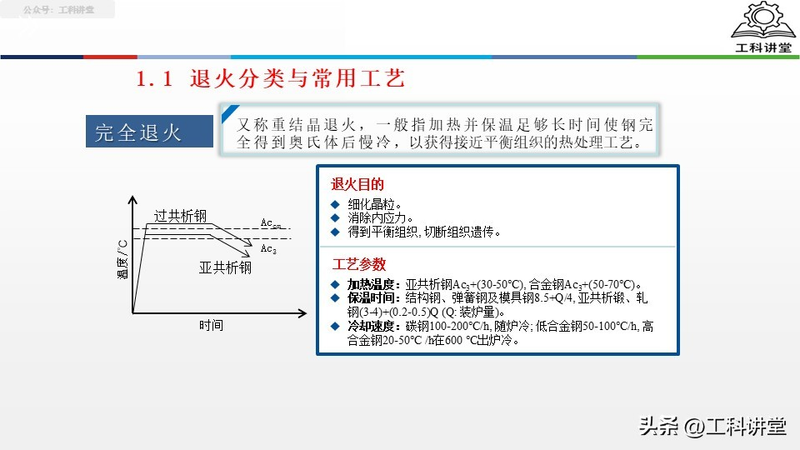

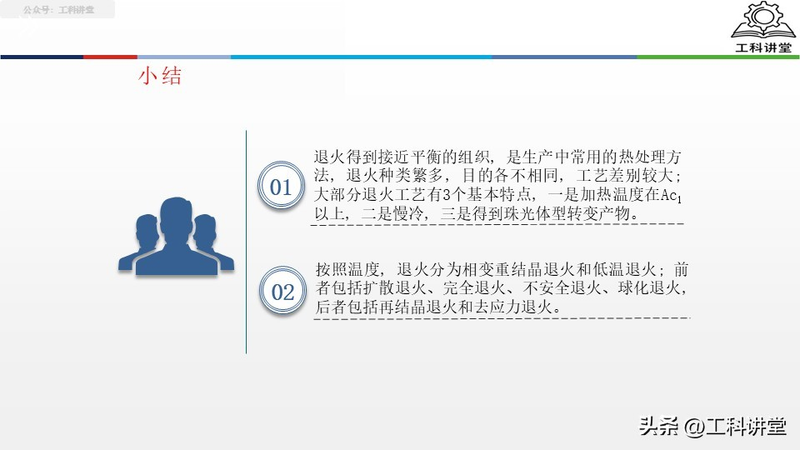

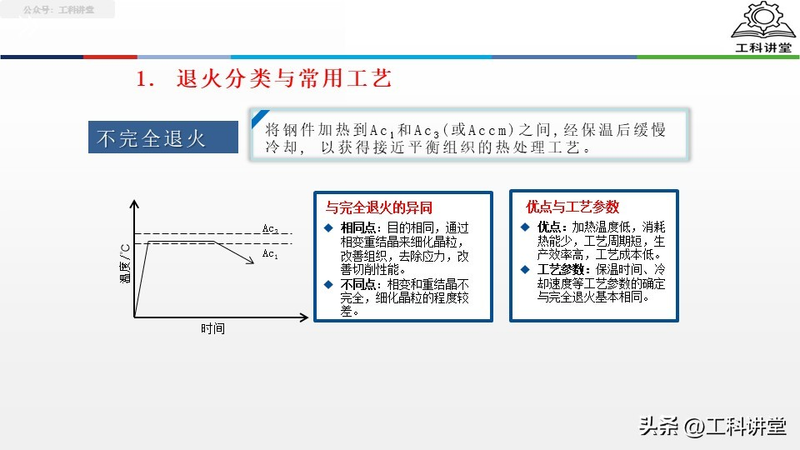

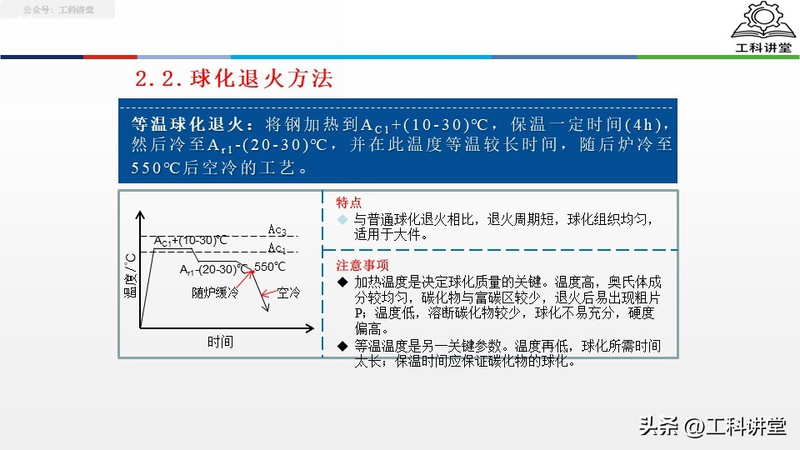

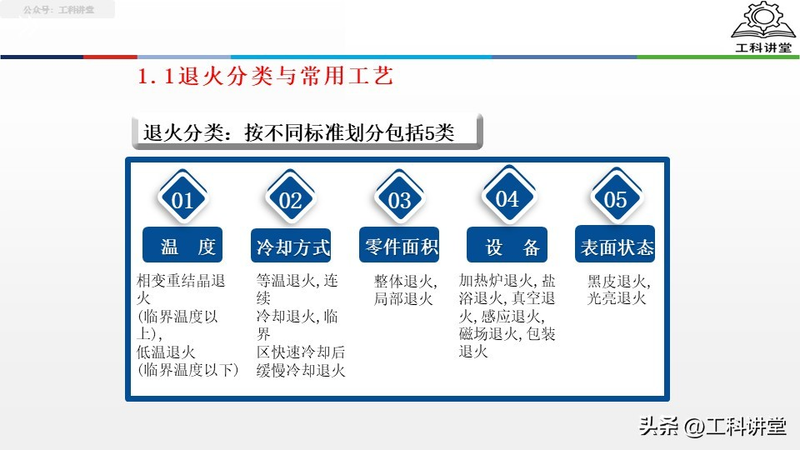

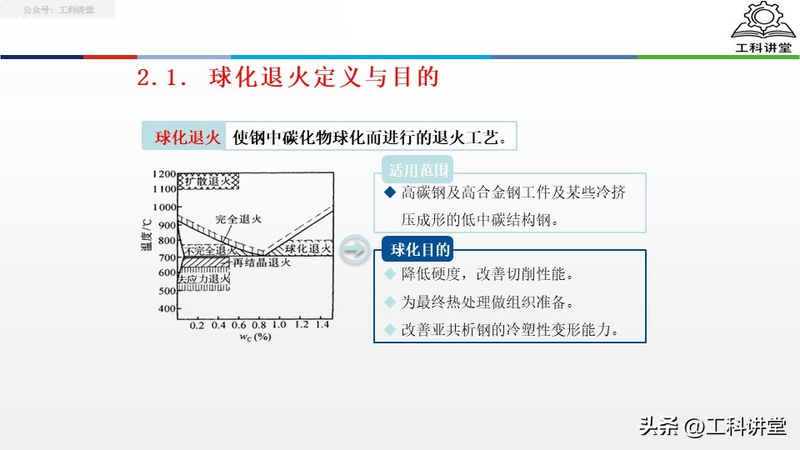

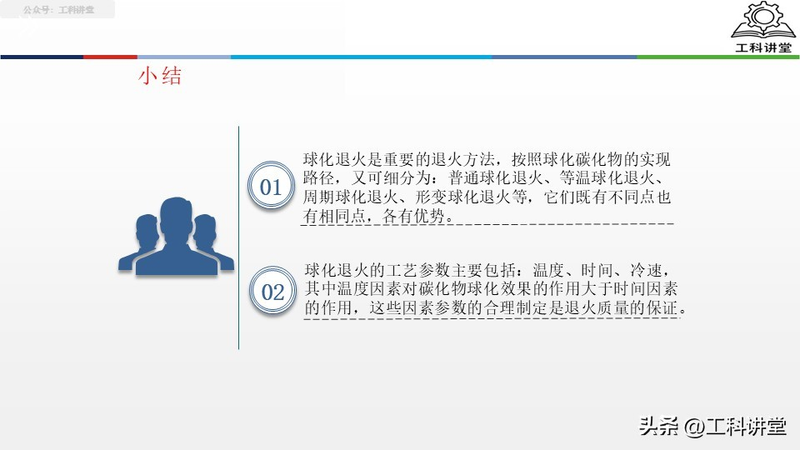

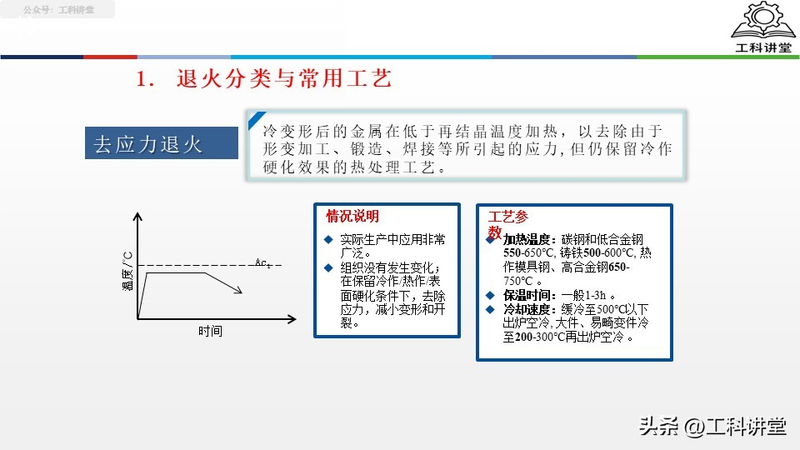

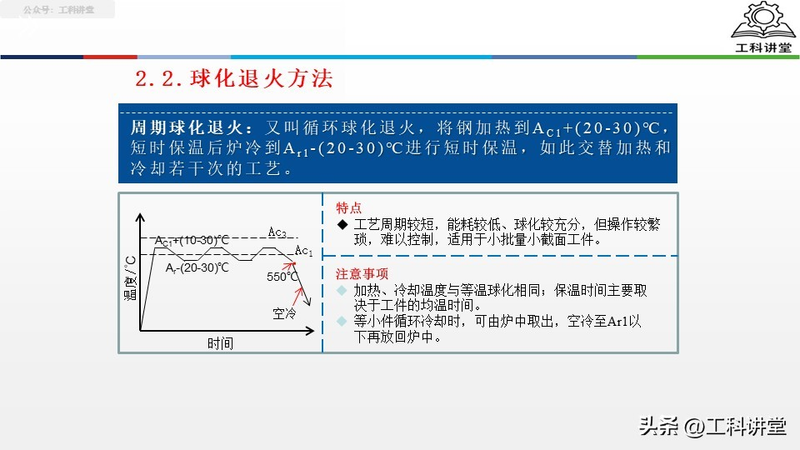

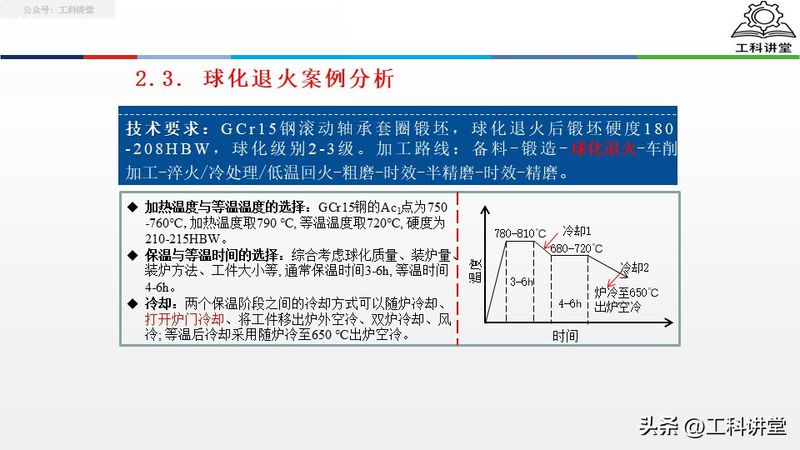

根据加热温度与工艺目的，退火主要分为相变重结晶退火（如扩散退火、完全退火、球化退火）和低温退火（如再结晶退火、去应力退火）。其中球化退火应用广泛，通过让钢中碳化物形成球状颗粒，大幅降低高碳钢硬度，常作为轴承钢、工具钢的预处理工艺；而去应力退火则适用于焊接、锻造后的工件，在保留工件硬度的同时消除内应力，是工业生产中最常用的退火类型之一。
二、正火

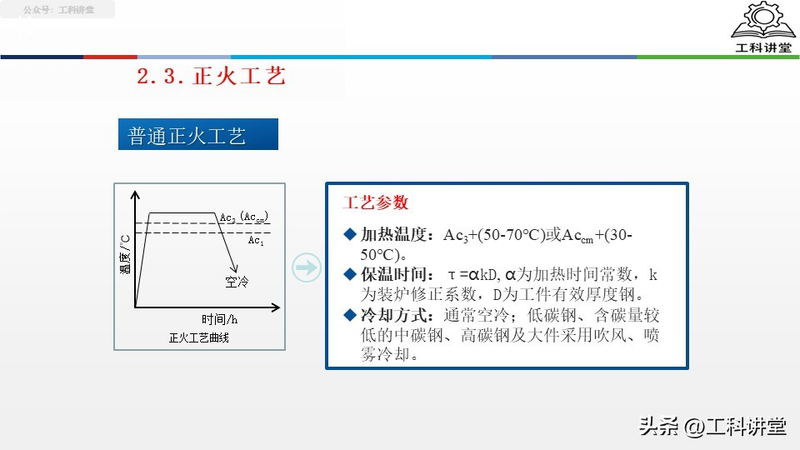

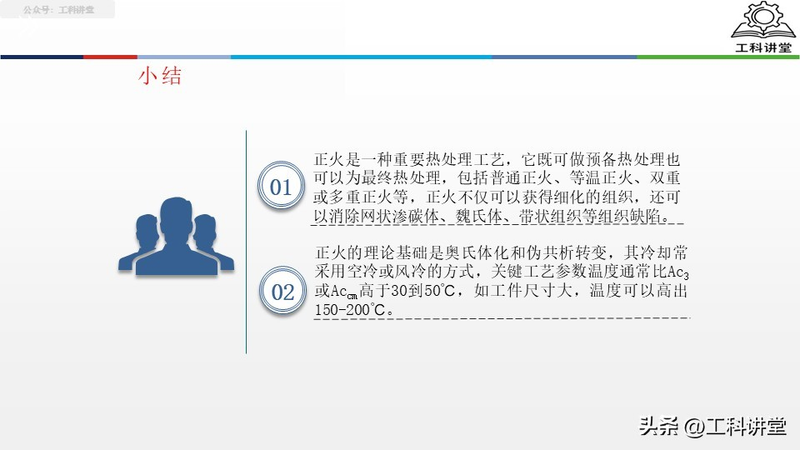

正火是将钢加热至 Ac3 或 Accm 以上 30-50℃，保温后在空气中冷却的工艺，冷却速度比退火快，核心是让钢材组织 “正常化”，获得更优的综合性能。

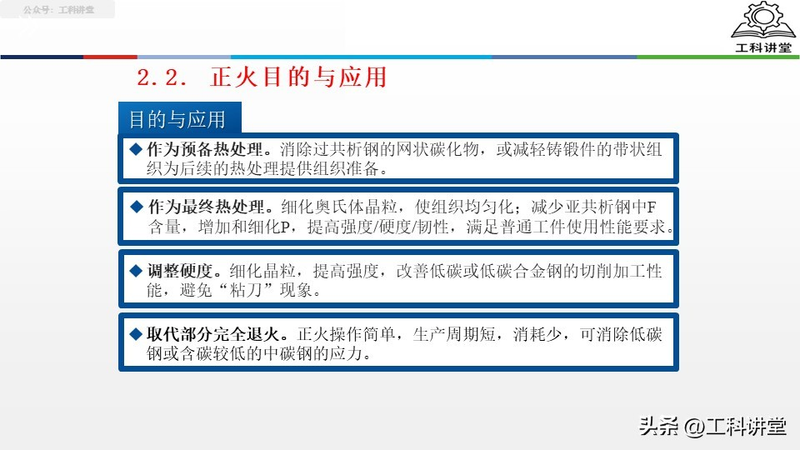

正火的优势在于高效经济，既能作为预备热处理，消除过共析钢的网状碳化物、减轻铸锻件的带状组织，为后续淬火打基础；也能作为最终热处理，细化晶粒、提高普通工件的强度与硬度，满足农机零件、齿轮毛坯等的使用需求。对于低碳钢，正火还能调整硬度，避免切削时 “粘刀”，改善加工效率。

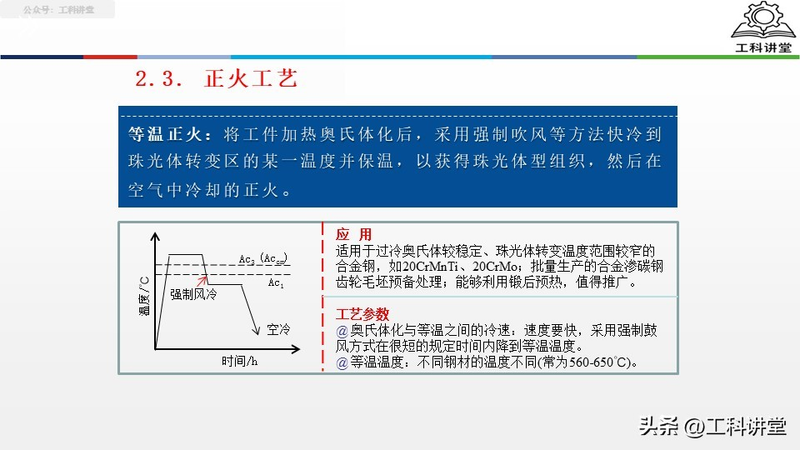

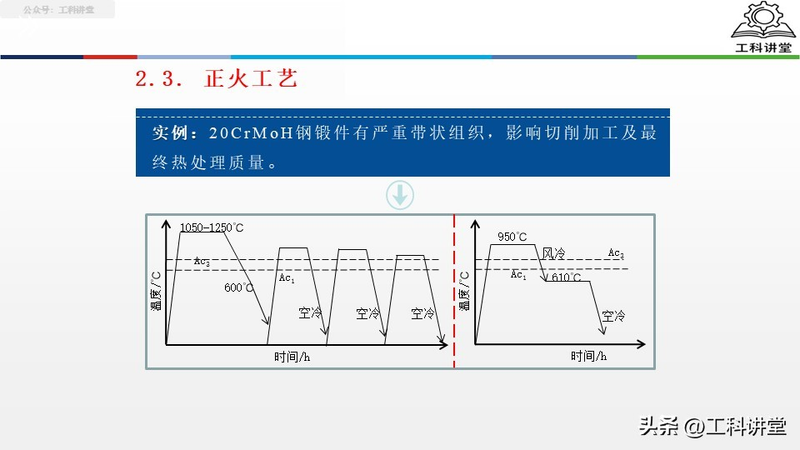

常见的正火工艺包括普通正火、等温正火和双重正火。其中双重正火适用于存在粗大组织或魏氏组织的低合金钢铸件，通过两次加热冷却，能有效细化晶粒，提高工件冲击韧性。
三、淬火

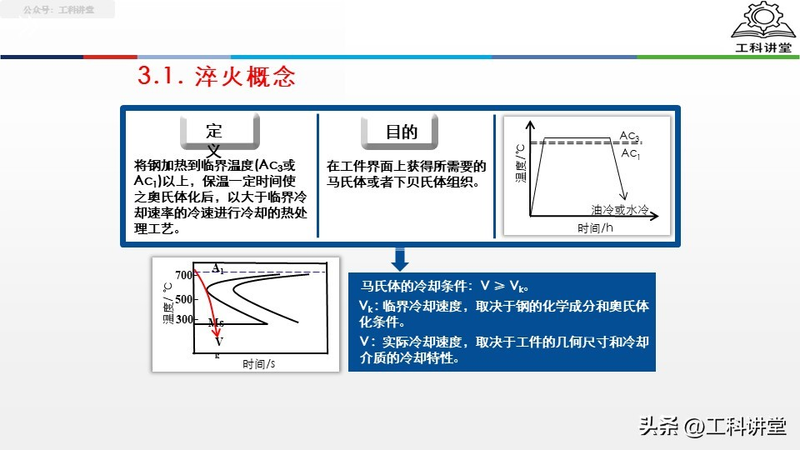

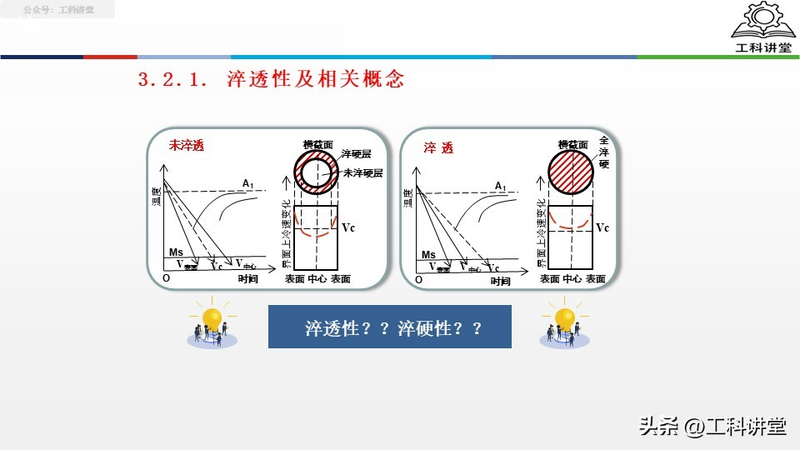

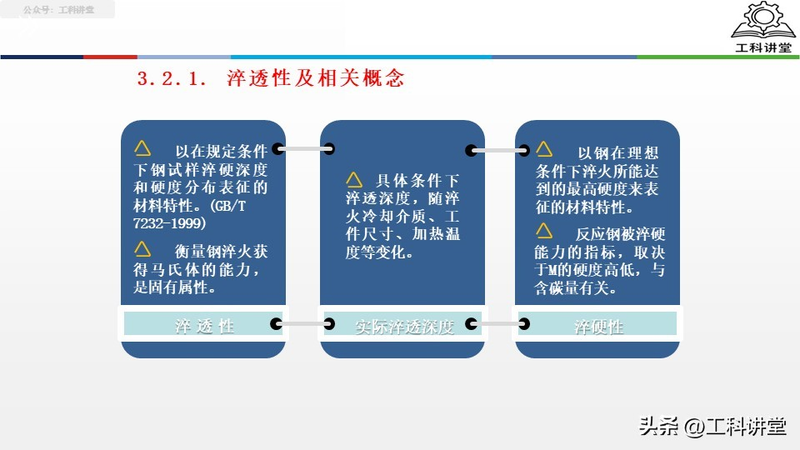

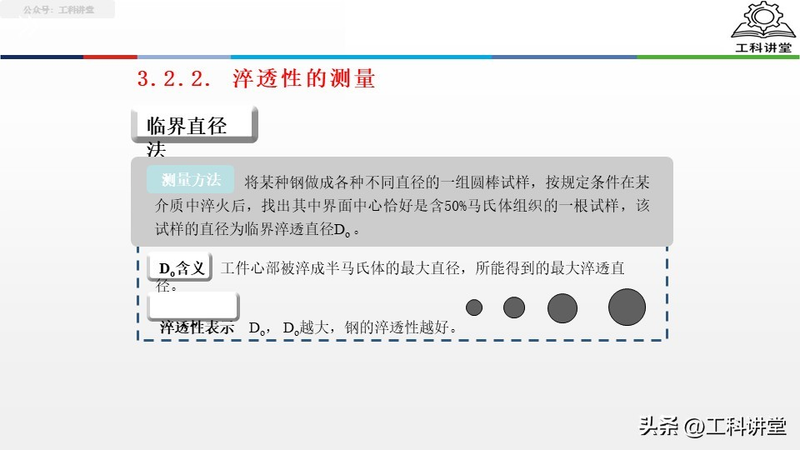

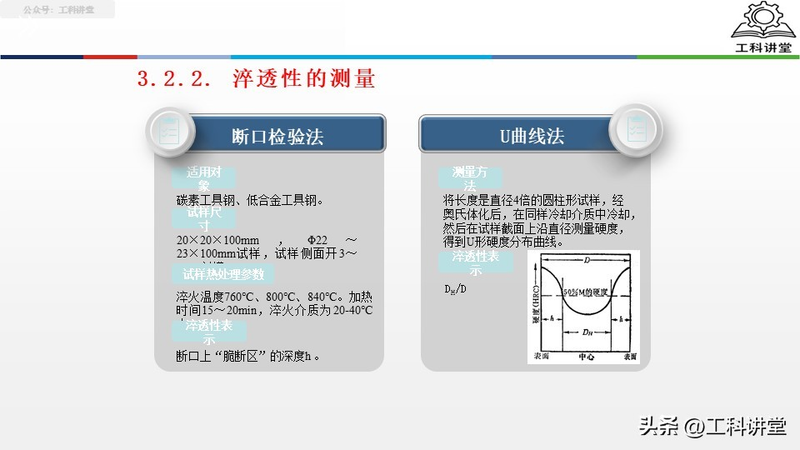

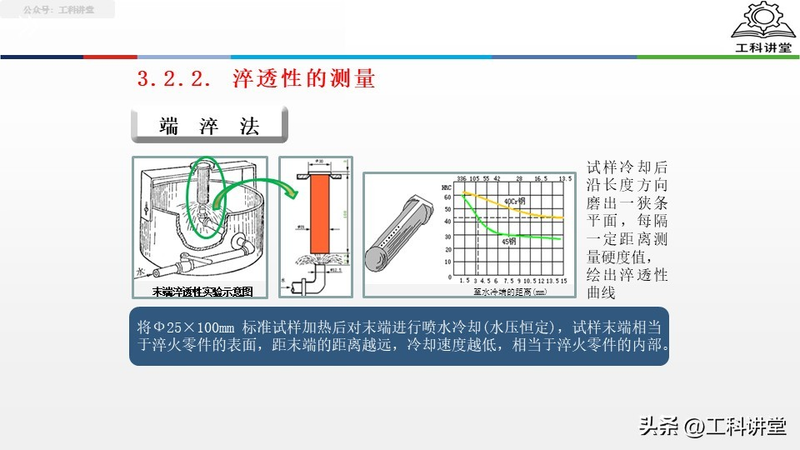

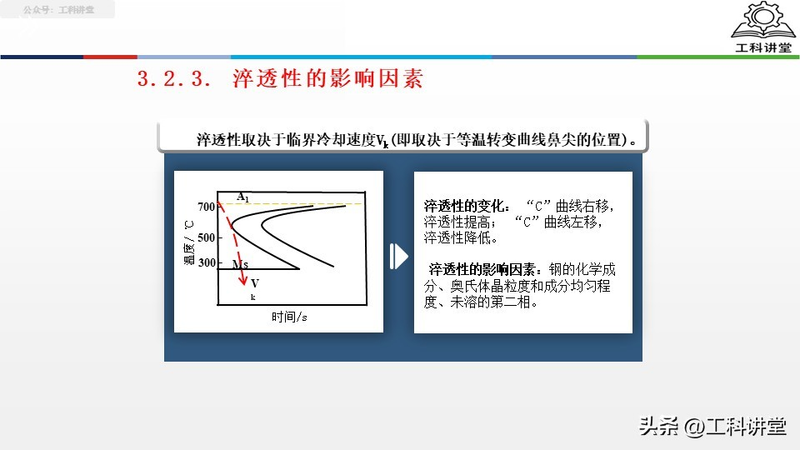

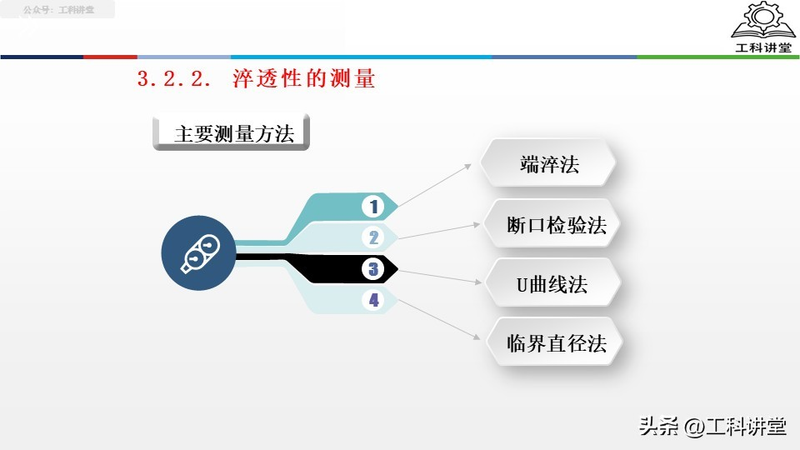

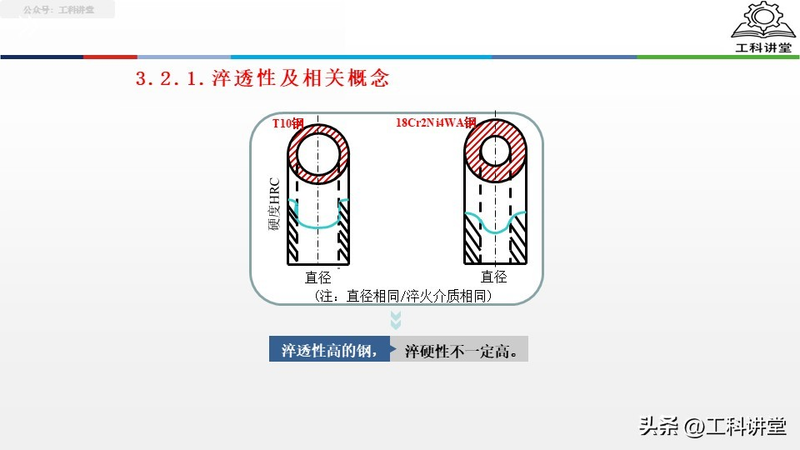

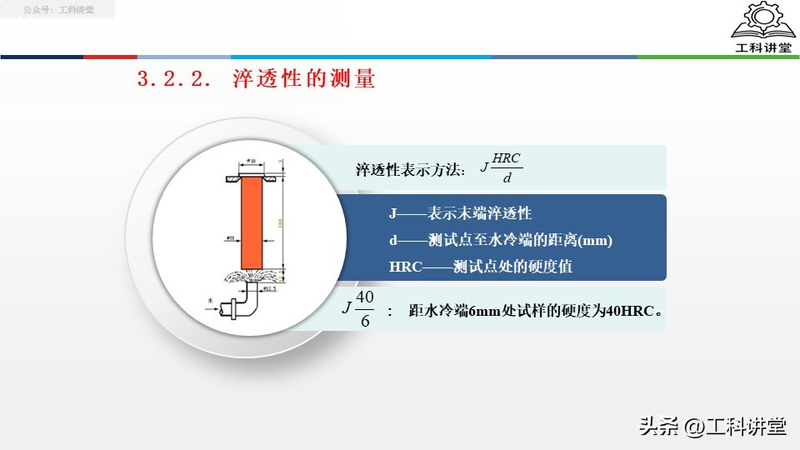

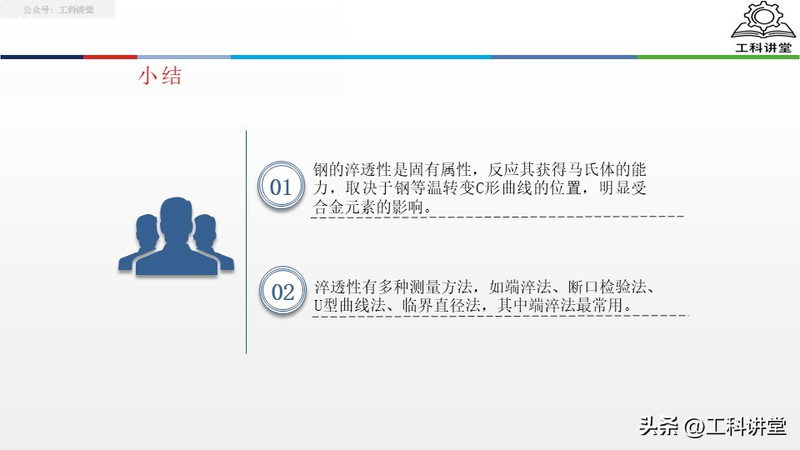

淬火是将钢加热至临界温度以上，保温后以大于临界冷却速度快速冷却（如油冷、水冷）的工艺，核心是获得高强度、高硬度的马氏体或下贝氏体组织。

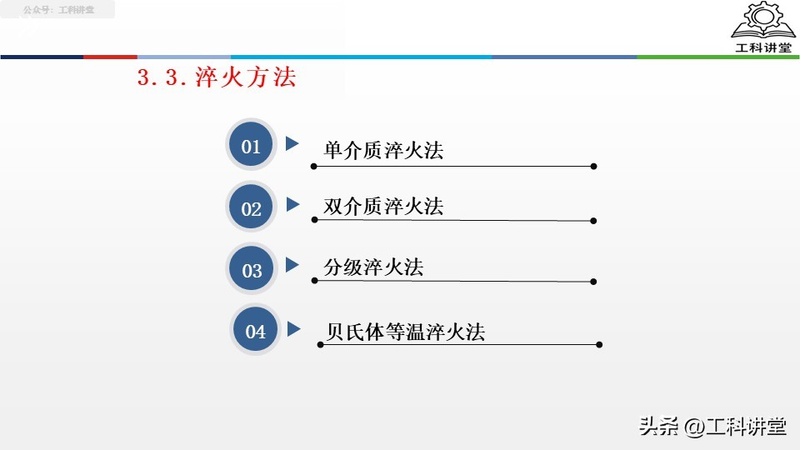

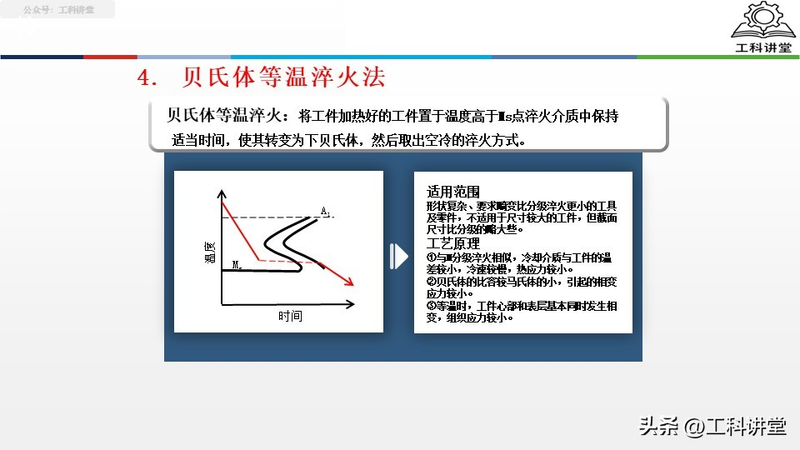

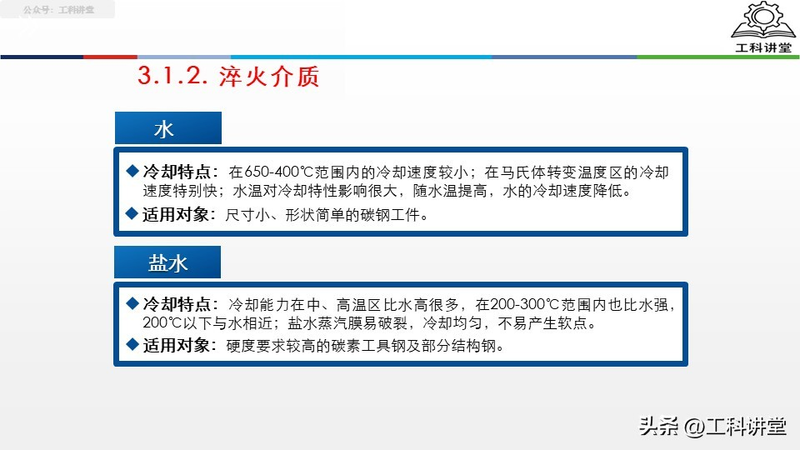

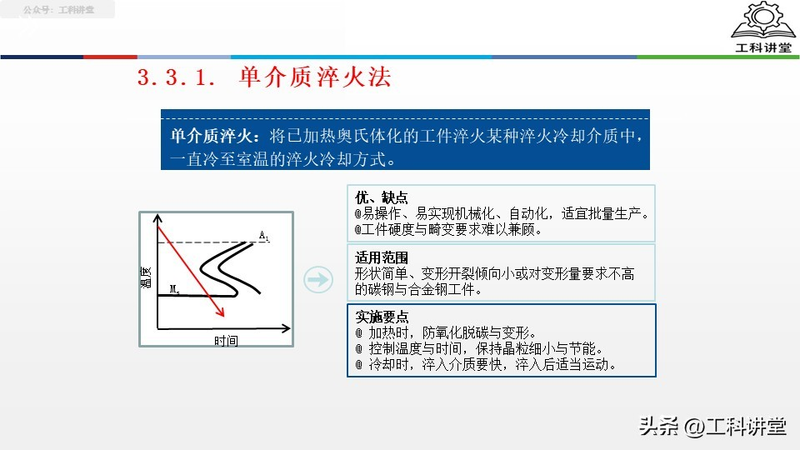

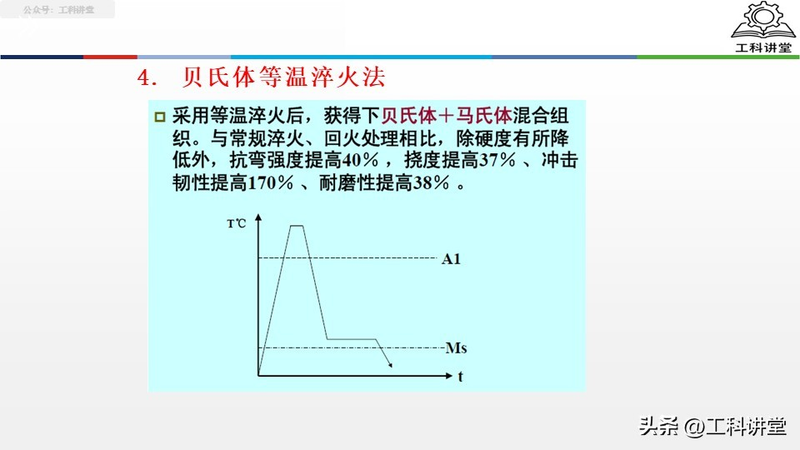

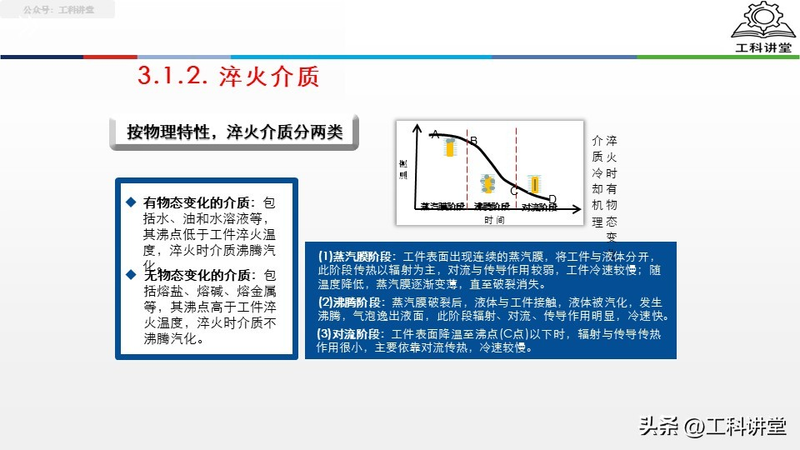

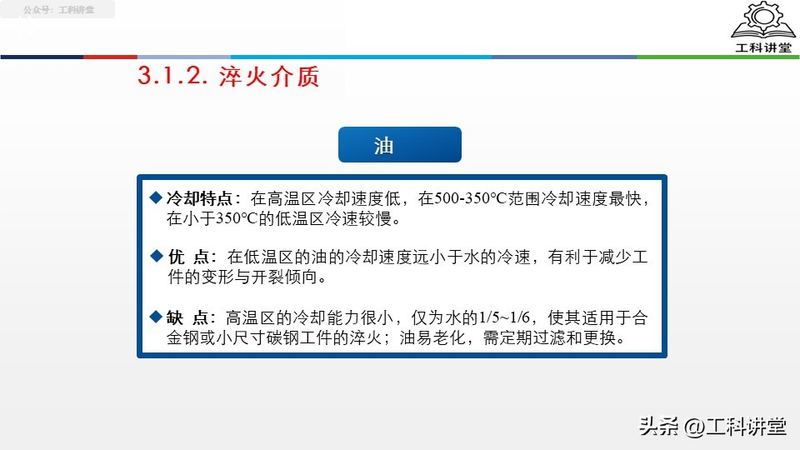

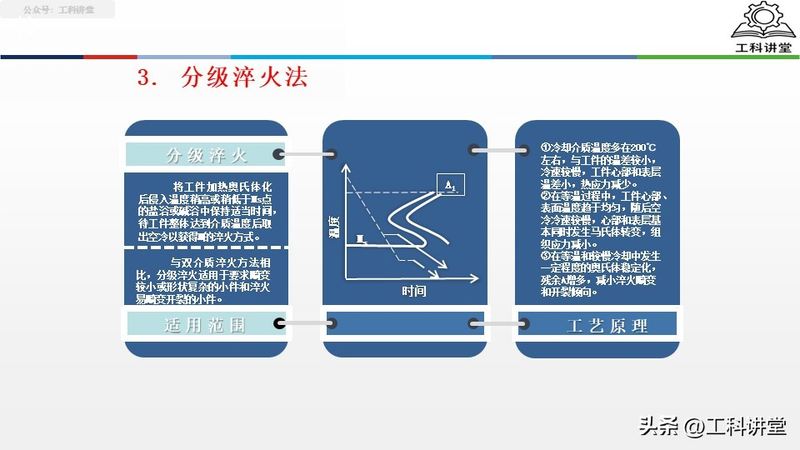

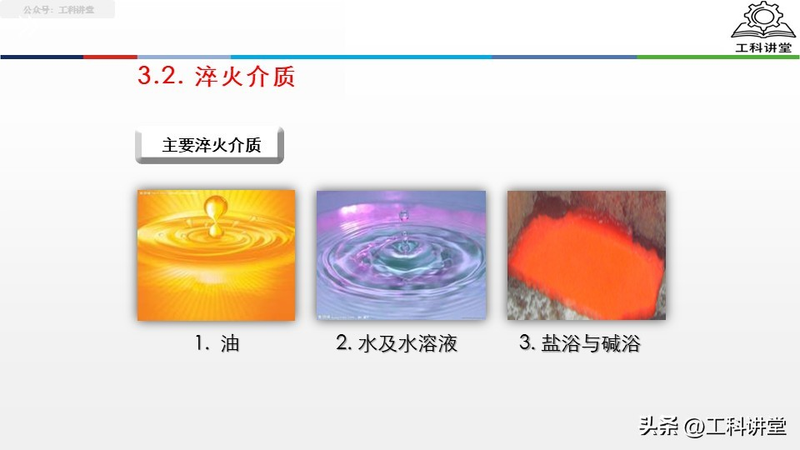

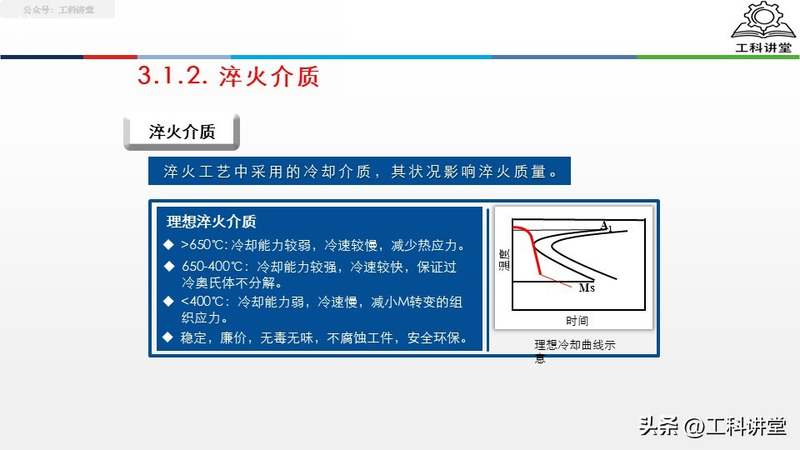

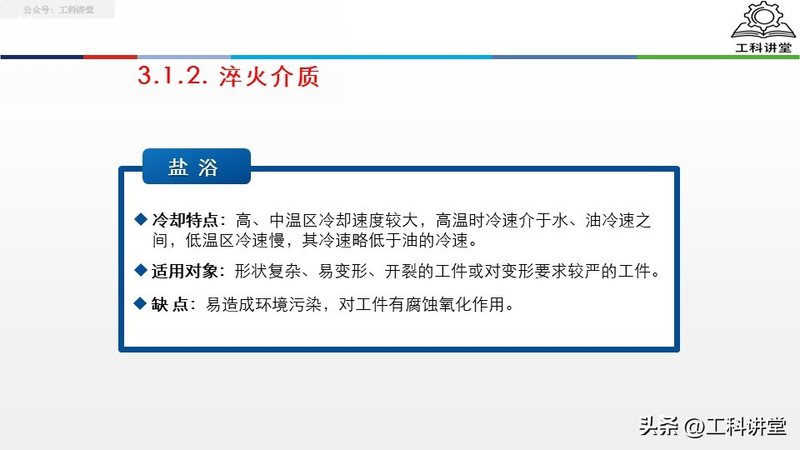

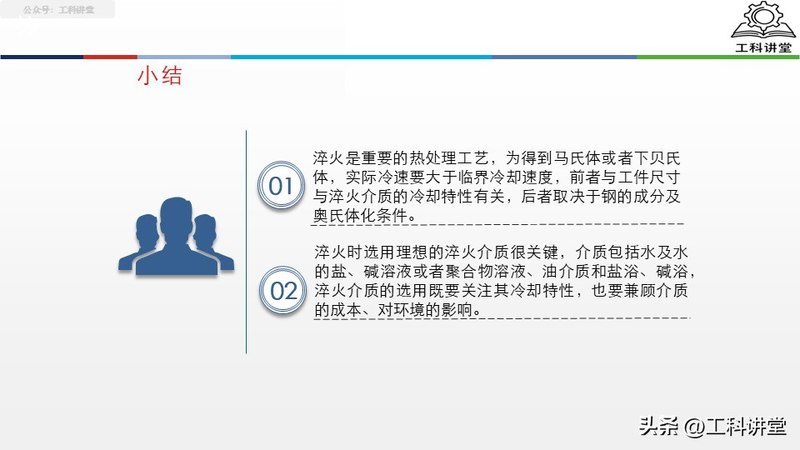

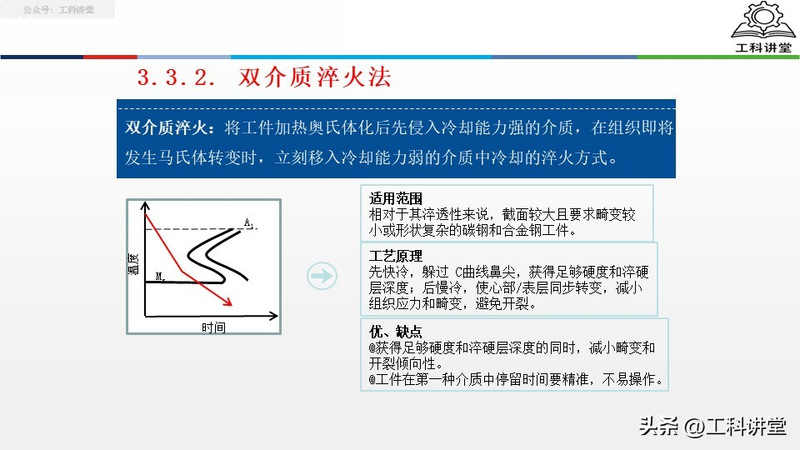

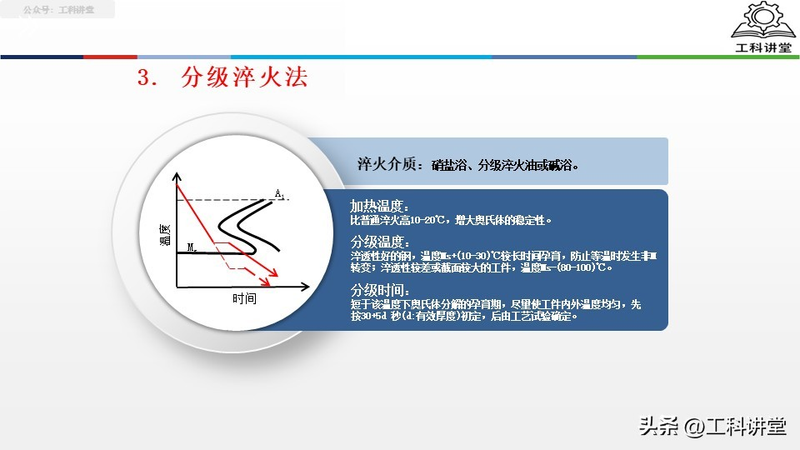

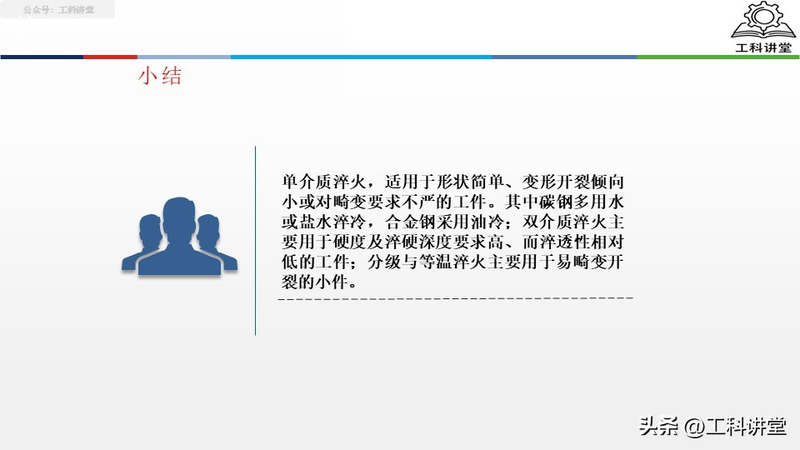

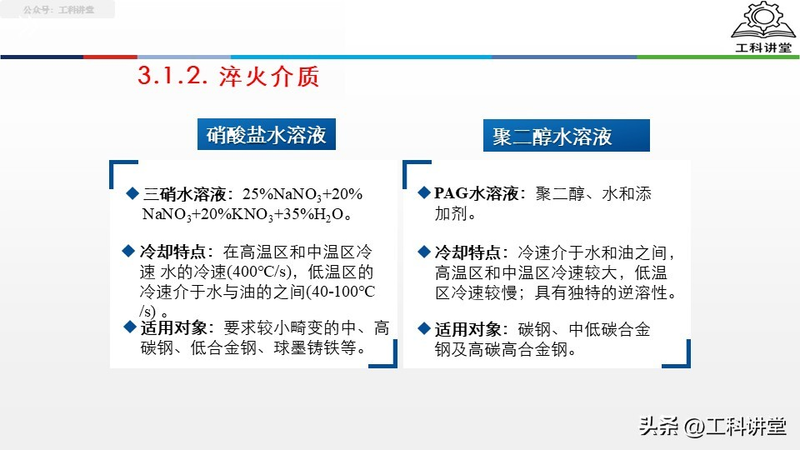

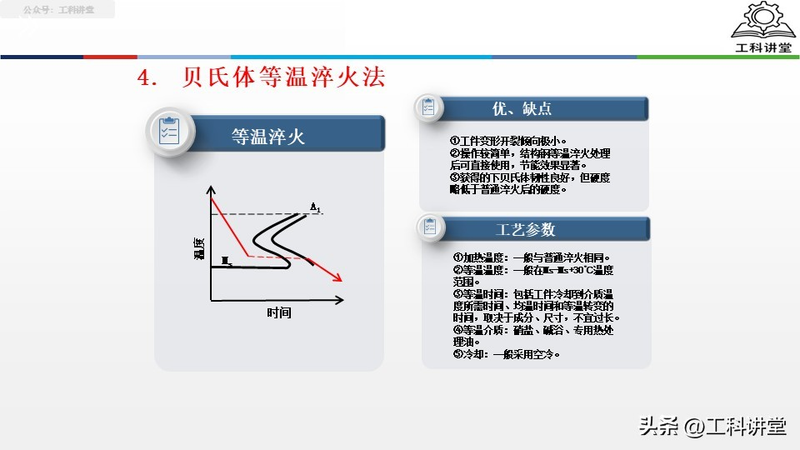

淬火的效果好坏，与冷却介质密切相关。水的冷却速度快，适合尺寸小、形状简单的碳钢工件；油的冷却速度较缓，能减少工件变形开裂，多用于合金钢；盐浴、聚合物水溶液等则适用于对变形要求严格的复杂工件。此外，淬火方法也需按需选择，单介质淬火操作简单，适合批量生产；分级淬火、等温淬火则能有效控制变形，是精密零件的优选方案。

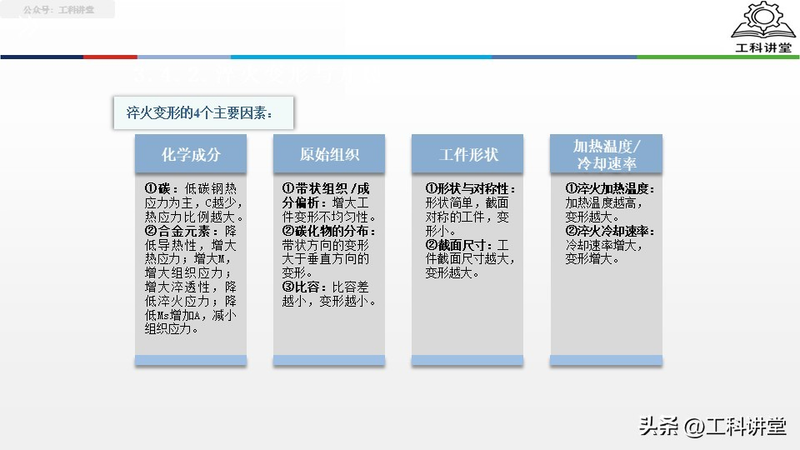

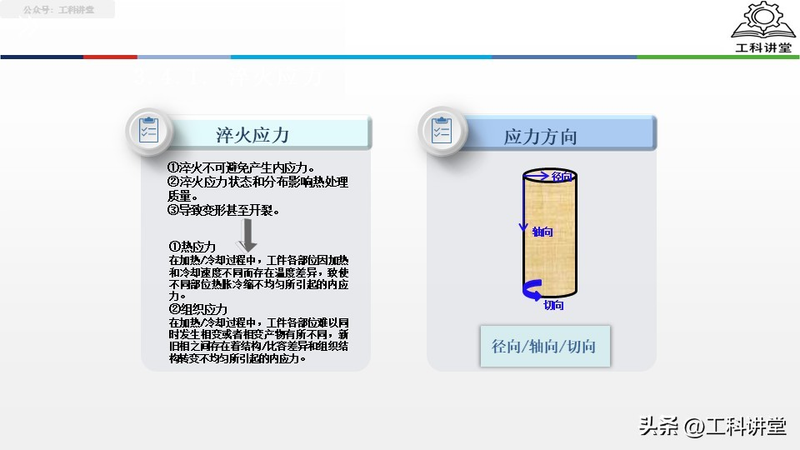

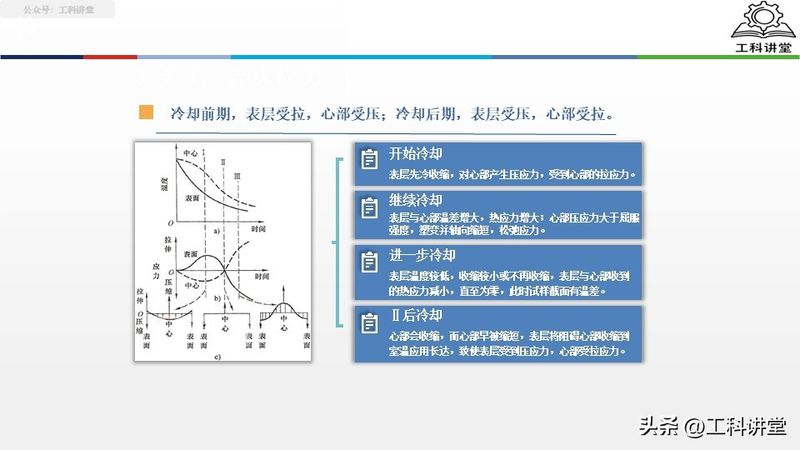

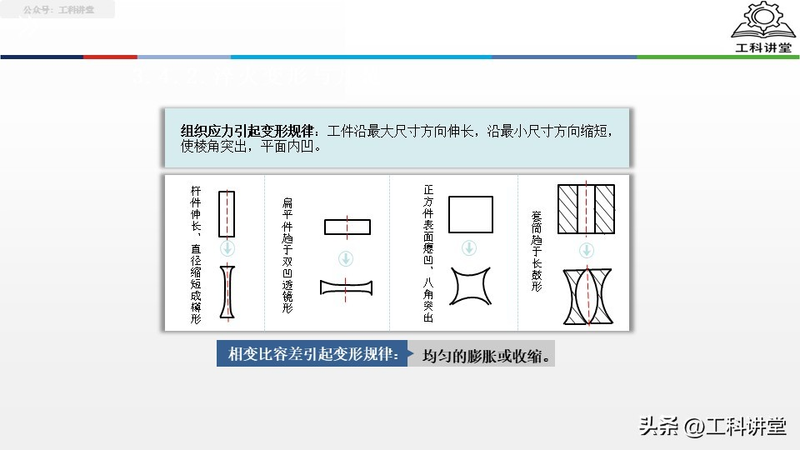

需要注意的是，淬火会产生热应力和组织应力，容易导致工件变形开裂。生产中需通过合理设计工件形状、控制加热温度与冷却速度、选择合适钢材等方式，降低缺陷风险。
四、回火

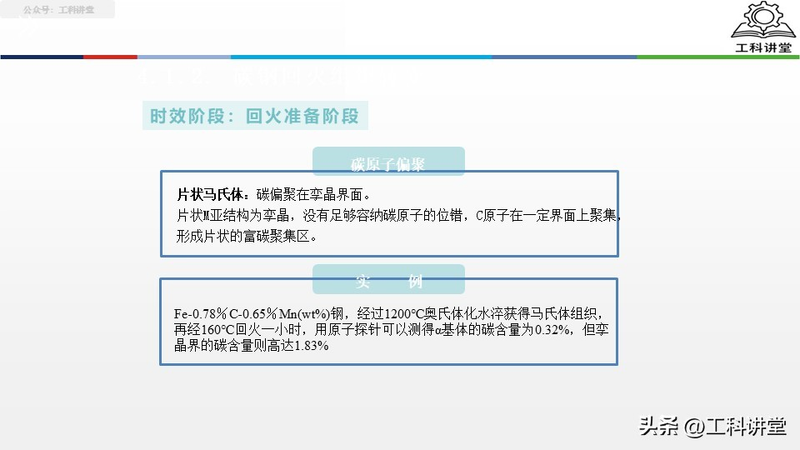

淬火后的钢材硬度高但脆性大，内应力突出，回火则是将淬硬工件加热至 Ac1 以下温度，保温后冷却，核心是消除内应力、降低脆性，实现硬度与韧性的平衡。

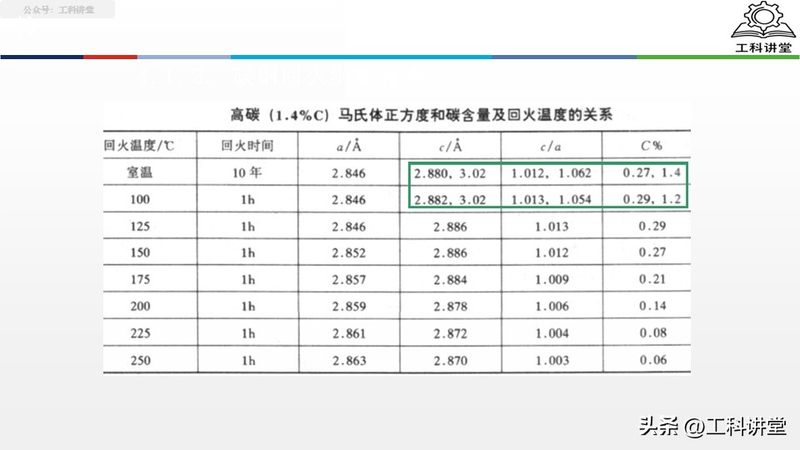

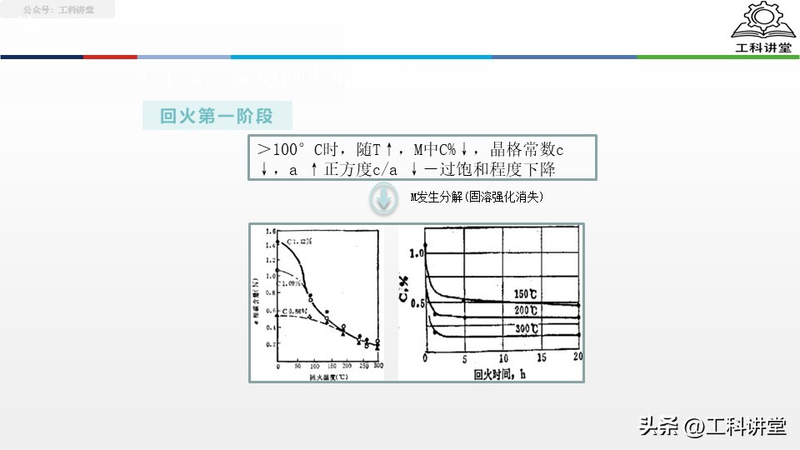

根据加热温度，回火可分为低温回火（150-250℃）、中温回火（350-500℃）和高温回火（>600℃）。低温回火能保留硬度与耐磨性，适用于工具、轴承等；中温回火以获得弹性为主，是弹簧钢的标准处理工艺；高温回火与淬火配合（即调质处理），能让结构钢获得优良的综合力学性能，广泛应用于轴类、连杆等关键零件。
回火过程中需警惕回火脆性，尤其是在 200-350℃和 450-650℃两个区间，可通过控制杂质含量、加入 Mo、W 等合金元素、快速冷却等方式避免。
PPT讲义介绍钢的热处理知识（文末查看讲义源文档）
因内容篇幅有限，仅展示前80页内容。
PPT讲义源文档
