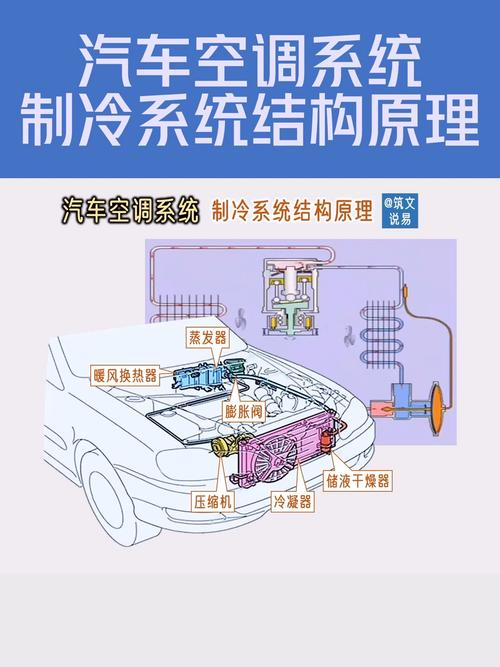

第三章汽车空调制冷系统的结构原理本章主要介绍汽车空调制冷系统的主要部件的结构和工作原理。2016-11-28制冷系统组成1、感温包2、鼓风机3、蒸发器4、膨胀阀5、储液干燥器6、冷却风扇7、冷凝器8、压缩机2016-11-282016-11-28一、压缩机2016-11-28空调对配置制冷压缩机的要求汽车空调制冷压缩机是在汽车上运行的,故在性能方面就与一般用途的压缩机不同,主要有以下四点特殊要求:(1)在低速行使或怠速时具有效率高,制冷能力强的特点;在高速行使时又要求输入的功率低。(2)体积小,重量轻(3)耐高温和抗振性好(4)工作平稳2016-11-28压缩机发展历程?第一代:使用时间最早、最长的第一代产品?第二代:优点是没有连杆,主轴上惯性较小,结构紧凑,是目前主流?第三代:共同特点是容积系数较高,润滑系统复杂?第四代:最具前途的一种2016-11-282016-11-28压缩机的分类2016-11-28曲轴连杆式压缩机工作原理A)吸气过程B)排气过程1、排气阀片2、阀板3、吸气阀片4、活塞5、气缸6、曲轴连杆2016-11-28工作过程?压缩过程?排气过程?膨胀过程?进气过程怎么和发动机的汽缸工作原理一样?
