今天下午有粉丝送了一块航仪的燃气壁挂炉主板。之前在网上联系我的，说是主板保险烧了 ，换保险还烧。很多人一看到保险烧了 ，就认为换个保险就好了，哪会那么简单，要么还要我这专业人员干什么?
保险烧了，是为了防止故障扩大化，防止引发火灾事故，所以保险装置是必须要设置的。

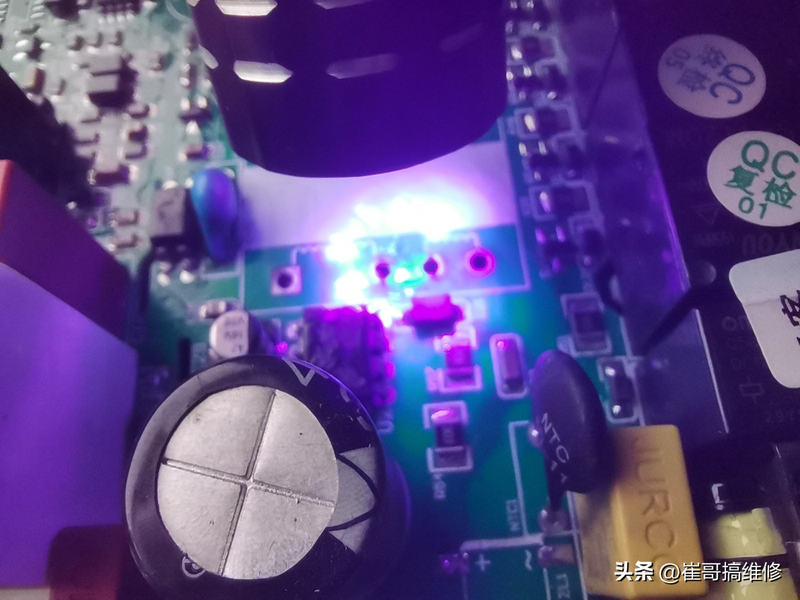

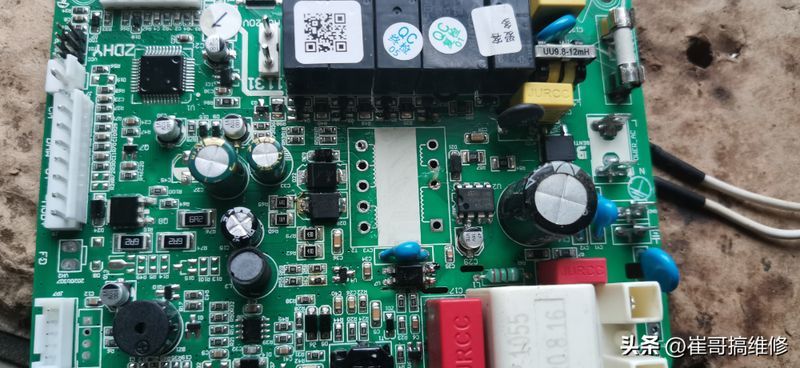

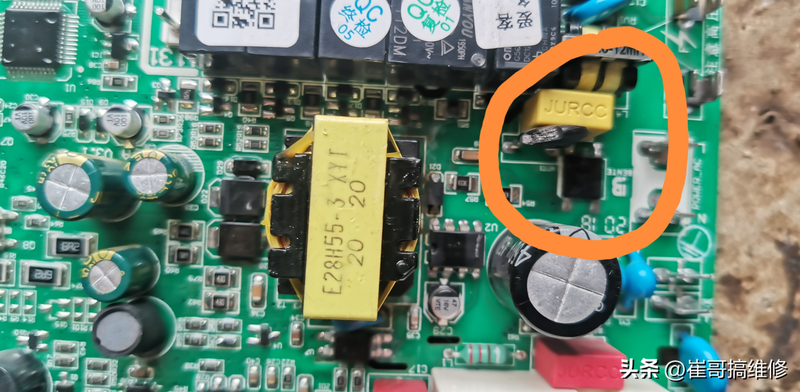

我观察了一下电路板，主板版号是1131。保险已经没有了，想通过玻封保险的熔断情况辅助判断已经不可能了。再观察发现NTC电阻炸裂了，这说明电路有非常严重的短路情况。继续观察又发现变压器的初级绕组也有打火痕迹。
使用万用表测量发现桥块已经击穿，首先拆除，更换为207S桥块。

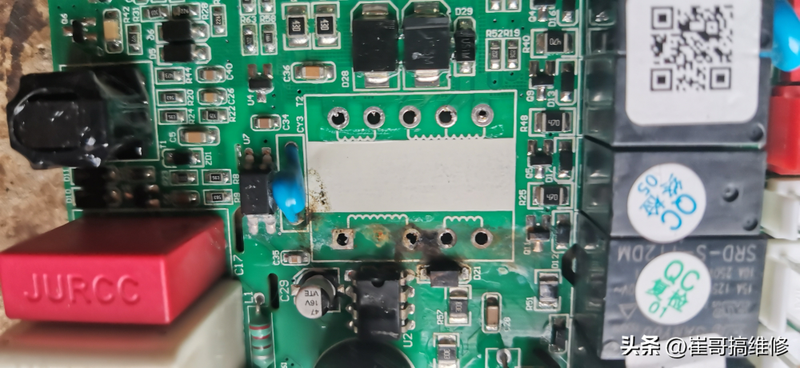

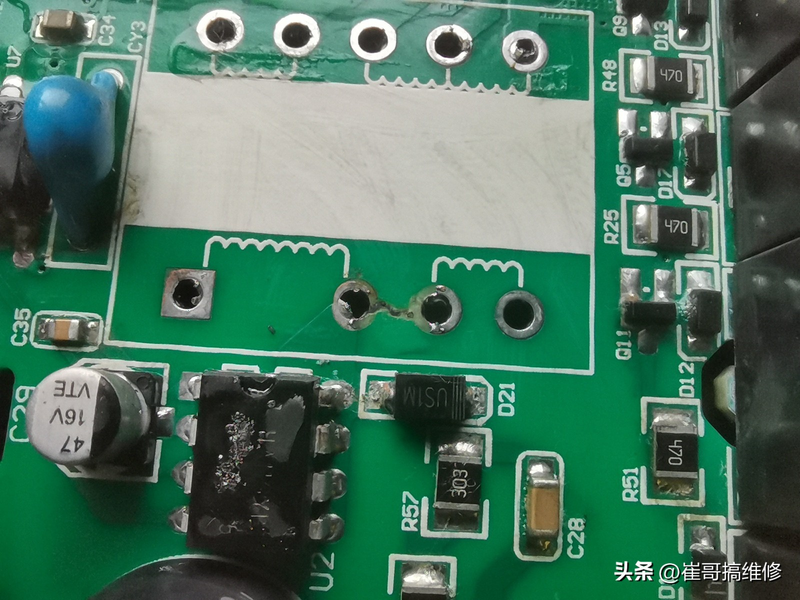

把变压器拆下来，发现变压器的初组绕组引脚之间有爬电现象，PCB电路已经击打出一条导电带了。对于这种情况，必须使用小刀把碳化部分刮干净，再使用绿油覆盖固化。

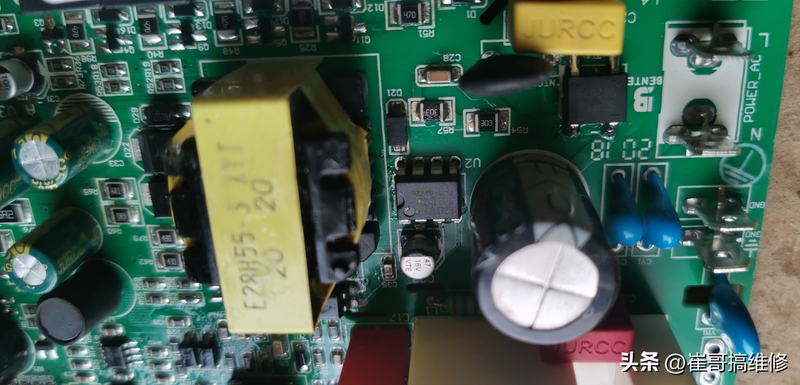

继续测量发现IC也损坏了，5678是一个引脚，12是一个引脚，4脚是VCC，3脚是反馈，但这几个引脚阻值明显不正常了，说明IC也损坏了。像这种不间断的严重打火，IC肯定是要损坏的。

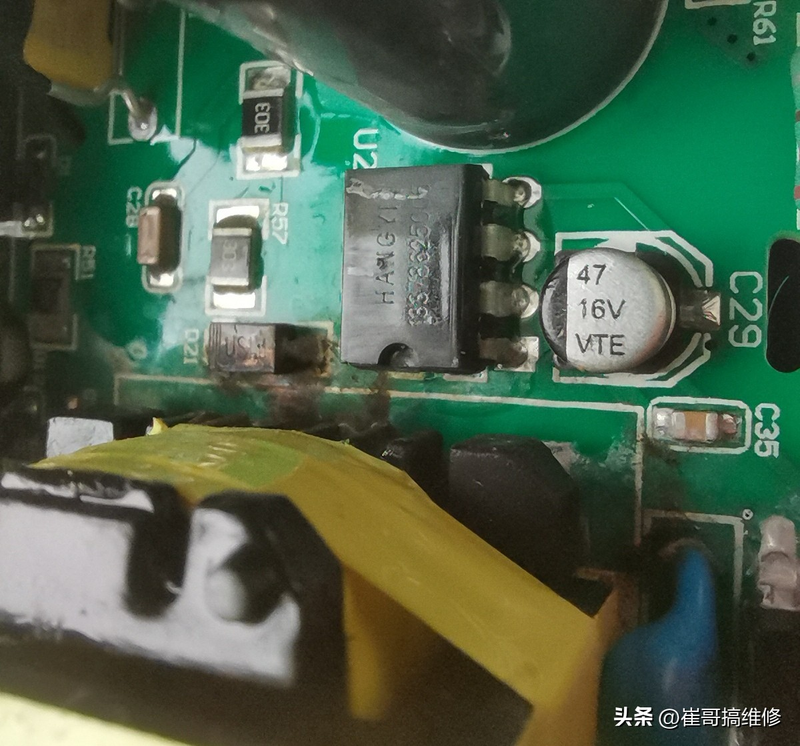

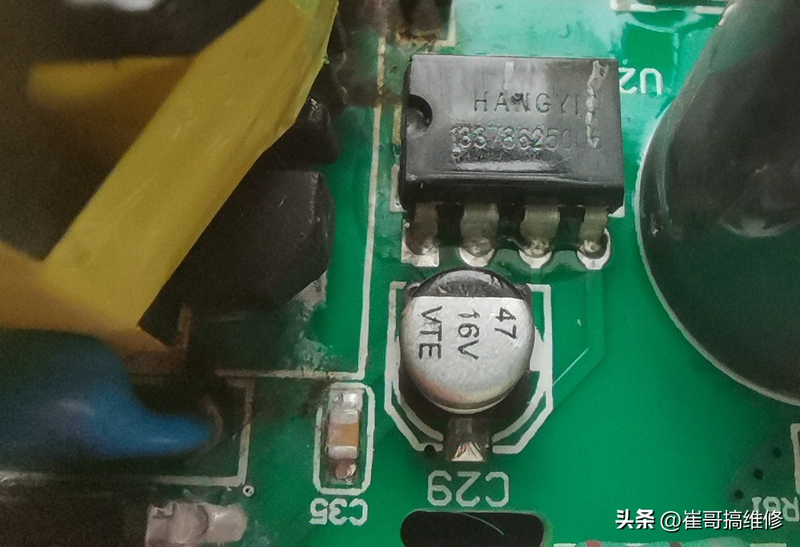

原机的PWM IC上面标记的HANGYI 1337一串数字，这明显是商家自己打的LOGO，真正型号无从知晓。

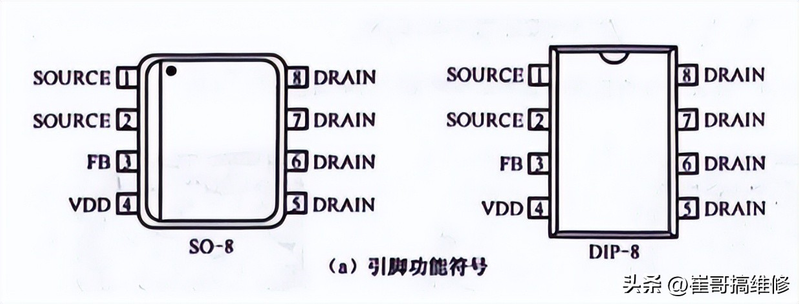

不过，这难不住聪明的崔哥，直接打开搜搜，输入“开关电源IC5678引脚在一起的芯片”，马上就有答案了，就是VIPER12A和VIPER22A。
其他的型号也是可以代换的，那就用VIPER22A，毕竟22A最大20W，12A才13W。
更换好IC后，再检测次级的三组输出，二极管没有短路情况。
于是通电试机，测量发现次级三组只有一种24V电压，另外两种，一种是万用表数字跳但是没电压值，另一组有电压值在3V左右来回跳。
难道哪里还有问题？
测量初组绕组的第4脚，电压也在跳，9V--13V不停的跳。
这种次级输出电压不稳，有如下几种情况：
1、次级有短路，导致开关电源处于开启保护开启保护的循环中，所以次级电压在跳。
2、开关电源次级没有假负载，空载时输出电压不稳。只是这种电压跳动的频率很低，万用表是可以测量出电压的。
3、初级反馈绕组没有电压送出，导致启动电容功率不足，造成U2处于启动，停止，再启动再停止的循环中。

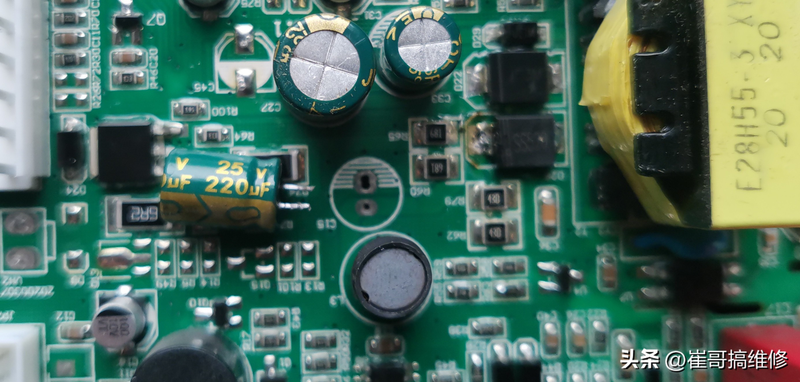

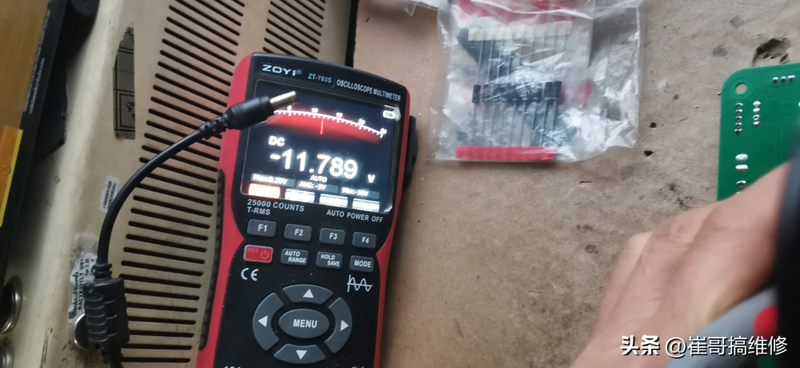

先排除次级有没有问题，在断电情况下，直接在C15电容两端接入+5V供电（因为没有资料，不知道这个电容两端电压具体 是多少？次级三个绕组的滤波电容耐压值分别为50V，35V和25V，由此推断应该是24V，12V和+5V。不过安全考虑，先用5V进行测试。），再使用万用表测量光耦的34脚阻值，同时调整电压变压，这时可以看到万用表显示的数据在同步变化。这说明次级电压没有问题，那问题还在初级这端。
我又仔细检测了一下电路，发现之前的IC是没有使用反馈绕组的，虽然变压器初级有反馈绕组，但是没有使用，也没有接任何元件。IC的第4䐚只接了一只C28（16V47UF）电容。
这说明我现在替换的VIPer22A与原型号芯片还是有差别的，那怎么办？找到原型号芯片是不可能的，只有解决现有的问题。
既然反馈绕组有，那只接加一个二极管不就可以了，让反馈绕组组C28电容供电，在U2截止期间为u2持续供电不就解决了吗？

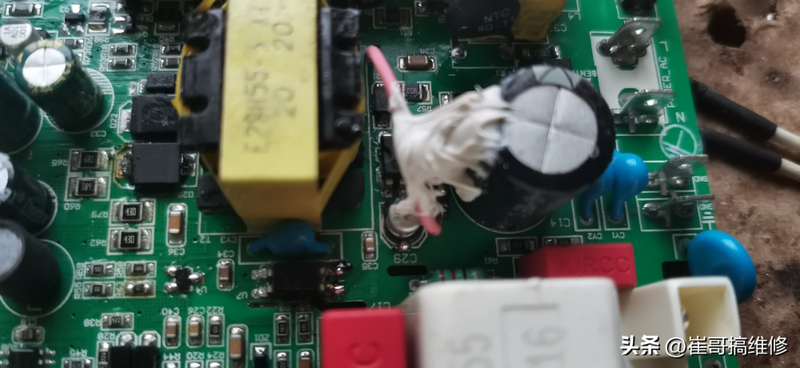

因为原机PCB板上没有元件，也没有电路，于是我在反馈绕组引脚边上打了一个孔，这样方便从反馈绕组焊接引脚。再在C28的正极端接了一只消特基二极管M4，再用引线连接二极管的正极，这样反馈烧组就可以为c28电容供电了。
再检查一遍没有异常，通电试机。
“嘀嘀”一声巨响，把我吓了一大跳，板子工作了。
测量次级输出的三组电压，分别是5V，12V，29V，电压正常。
故障解决了！
