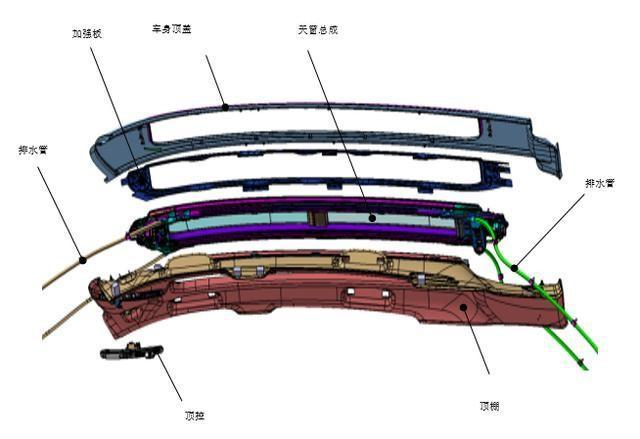

一、汽车电动天窗的构造核心主要由滑动系统、驱动装置、控制模块及开关设备等几大部分组成。
关于各构造部分的工作原理：
电动天窗的滑动系统主要由导向块、导向销、连杆、托架以及前后枕座等核心组件共同构成。
电动天窗的驱动装置由电动机、传动系统和滑动螺杆等部件协同工作。
（1）电动机：通过传动系统为天窗的开合提供动力，其旋转方向可通过改变电流方向来调整，从而实现天窗的开闭功能。
（2）传动系统：该系统主要包括蜗轮蜗杆传动、中间齿轮传动和驱动齿轮等。它们接收电动机的动力，改变旋转方向并减速增矩后传递给滑动螺杆，使天窗实现开合动作；同时，动力也被传递给凸轮，使凸轮触动限位开关进行开闭控制。中间齿轮与蜗轮同轴转动，驱动齿轮则由中间齿轮驱动，进而带动玻璃的开闭。
电动天窗的开关设备包括控制开关和限位开关。
（1）控制开关：包含滑动开关和斜升开关，分别设有打开、关闭、中断三个档位。通过操作这些开关，可以控制天窗驱动装置的电动机正反转，使天窗在不同状态下运行。
（2）限位开关：主要用于检测天窗的位置，类似于行程开关。它通过凸轮的转动来实现开关的断开与闭合。当电动机输出动力时，通过驱动齿轮和滑动螺杆减速后带动凸轮转动，凸轮上的突起部位触动开关进行开闭，从而实现天窗的自动控制。
控制模块是一个数字控制电路，集成了定时器、蜂鸣器和继电器等功能。它接收开关输入的信息，通过数字电路进行逻辑运算，确定继电器的动作，从而控制天窗的开闭操作。
