液晶电视电源板常见的故障判断和
检修方法
时间：2021.02.02 创作：欧阳术
液晶电视的电源檢在整机上故障率是相当高的，也是我们修理液晶电视的重点和难点之一，容易给人以迷惑。他的相肖一部分能量供给灯板驱动电路（根据发光源不同分为髙压檢和LED灯板两类）和主板上，一旦电视岀现不开机、黑屏、奴波干扰、不定时关机等现象时，我们往往搞不淸楚故障是岀在电源板、主板、灯管（条）还是灯驱动檢上，给维修造成很多弯路。借此根据本人多年来维修经验，结合众多网友维修过程中遇到的典型的事例，抛砖引玉，用简单易解的方法，来分桥一下电源板的放障原因和排除技巧，解开液晶电源并不“神肘啲面纱。
下面以TCLPWL37C电源电路图纸为例，简单介鉛一下液晶电视电源的工作原理（修11CRTW电电源的师傅应该部知道，液晶电视的电涮眼CRT大部分地方都是差不多的，仅仅多了个PFC电路而已）。
1：待机电路。
接通电源后，电淵输出捕座P3的③、④脚就应有+5V电压输岀，给主板CPU电路供电。另外，在热地一侧，副开关电源变压器T2的④⑤绕组还会输出一组电压，整流滤波后输岀
+20V,供给主电源的PFC振葫电路和PWM振游电路。(见图2)如果输出电压不稳定,则检査UIC9(TL431)为中心组成的稳压控制电路。正常工作时，TL431的①脚电压为2.5V,如果该脚电压异常，则说明TL431损坏或其外围元件有I'Oo故障现象1:无+5V电压输岀。
分桥检修：检查待机电源电路，发现IC1的⑤⑧脚电压为
0V,经查眼流电iRB13端头焊接部分已腕焊。建议将RB1、RB2、RB13这3只限流电阻換成功率为1W或2W的同阻值电以免再次损坏。
故障现象2:+5V电压在3V左右iOo
分析检修：空载试机，+5V电压仍较低，这说明故障在待机电源部分。检測输出电压电路中的稳压二极管DB4(6.8V)和DB5(20V),发现DB5击穿，換新后故障排除。
另外，该电路中稳压二极管DB5(20V)、DB10
(33V)、DB8(10V)易损坏，其故障现象多表现为+5V电压在+4V左右波动。
故障现象3:+5V输出电压只有+4V。
分析检修：空敎试机，+5V电压們较低，迪说明故障在待机电淵部分。直观检查发现+5V滤波电容CB7、CB8已鼓包，换新后故障排除。
开/待机控制电路
开机时，电源檢上捕座P2的①脚（PSON）收到卩、壬檢送来的高电平开机信号，通过DS9、RS16加到三极管QS3（BT3904,可用C1815代换）的b极，如图4所示，这时QS3导通,5V电压通11RS15后流过光UIC6的①、②脚，此时IC6的③、④脚内部的光敏三根管导通，随即Q11导通,这时待机电源输出的约20V的VC电压，通1JQ11给PFC电路提供+19V左右的工作电压（VCC2）,再通过Q12稳压后给PWM电路提供+12V左右的：［作电压（VCC1）o（见图3）待机时，PSON信号为低电平，QS3Hb极为低电平而截止，光耦IC6不导通，Qll、Q12均截止，PFC和PWM电路因失电而停止工作。
故障现象：+5V电压正常，但无+12VfH+24V电压输出。分林检修：測+5V待机电压正常，用导线将+5V电压接到开/待机控制端，測电容C5两端电压只有+300V,这说明PFC电路没工作；測PFC振葫块IC2（L6563）的供电端14脚电压为0V（正常值是++19V）,该电压由变压器T2的④⑤绕组产生。检查该供电电路，发现三极管Q11击穿，电®R7开路。更换损坏元件后试机，故障排除。
液晶电视PFC电路维修
PFC电路
集成块IC2（L6563）与开关管QF5、QF6（SK3568,可用K2645代换）等元件组成的PFC电路，如图5所示。当IC2的14脚得到19V左右的供电后,IC2开始工作，从13脚输岀脉冲信号，由QF3、QF4组成的推挽电路交替工作于导通与截止狀态，功率管QF5fDQF6I作于开关状态。
当QF5或QF6导通后,整流后的市电对嵋能电感L1进行充电，电能转化成磁能储存在L1中;当PFC的驱动信号是低电平时，QF5、QF6因G极为低电平而截止，此时L1中储存的磁能释放，经D2整流、C5滤波后与VAC电压叠加，输出370V~410V的电压VBUSo（见图6）
L6563的主耍引脚助能：①、②测为稳压取样控制端，若这两测外接元件损坏，则输岀的PFC电压或过高或过低；④脚外接一只电阻来检测流过开关管的电流，在内部电路的作用下,以控制开关管的导通时间，如果④脚电压大于1・7V、IC將关®i；⑦脚为PFC输出电压的检测端，外接取样电阻，正常时该脚电压在0.26V~2.5V之间,若超出这一范围，IC将会关瞬；⑩脚通过电阻分压对+300V电压进行检测，当输人市电电压过低,致使该脚电压低于0.52V时，IC关斷,以实现输人欠电压保护功能。
故障现象1：开机烧保险。
分析检修：检查发现开关管QF5击穿，但换新后Q再次损坏，对该部分电路中的其他易损件QF6、QF3、QF4、C5等进行检査,发现C5容量变小，换新后故障排除。
故障现象2:开机后，光柵闪烁。
分析检修：开机后测得电淵板输出的+12VID+24V电压均不稳定,并测得C5两端电压仅为300V.说明PFC电路未工作。
检查IC2的14脚供电正常。斷电后在路測量IC2的各脚阻值，发现①脚对地阻值很小，检査其外围元件,发现电容CF7漏电,换新后故障排除。
故障现象3:更换PFC电路部分元件后，PFC电压髙达500Vo
分桥检修：该电淵板原是保险管熔斷，开关管QF5、QF6击穿，将这些损坏元件更换后开机，测得C5两端电压高达500V,立即关机。
PFC电压高，说明PFC振游块IC2的稳压控制电路有故障。IC2的①、②脚为稳压取样控制端，重点检查这两脚外接元件,发现①脚外接电0HRF12开路，换新后故障排除。
总结：液晶电淵通电后，副电源先工作，输岀+5V电压给数字板上的CPU，此时整机处于彳寺机状态。当按“待机,噬后,CPU输出开机电平，PFC电路先工作，将+300V脉动直流电压转换成正常的直流电压（+380V）后，这时主开关电瀰的脉宽振萌器才开始工作，接着主开关变压器次级输出+12V、+24V电压，整机进入正常工作狀态。
PFC电路说白了就是把桥堆整流后的+300V电压升高到+375V+400V。这也是液晶电视的电淵与CRT电视的电源不同之处的第一点，不同之处的第二点就是次级电压比CRT的低，其它的地方与普通的开关电源原理相同,那一样。测得大滤波电容330U/450V两端电压为+375V+400V，则表明功率因数校正电路工作正常；如果测得电容两端电压为+300V,说明PFC电路未工作，主查PFC振葫集成电路。
检修液晶电源时，首先确认保险管狀态，保险管完好，通常PFC校正电路中的开关管等没有失效。再测量大电解电容对 地是否存在短路，有几十干欧以上充电电阻，表明电源没有击 穿。如果保险管损坏，第一f要检查PFC校正电路开关管，第 二个要检査副电f IC o
PWM振葫电路
PWM振葫电路如图7所示,当IC3 ( L6599 )的12脚得到 供电后，IC3开始工作，从11脚和15脚输岀脉冲信号，开关管 QW9和QW 10轮流导通和截止。
IC3的⑦脚外接电® RM6、RW 13对PFC电压进行检測， 正常时，该脚电压在1.25V~6V之间，当该脚电压低于1.25V W, ic关断。
T1次级感应电压经过整流滤波后，得到12V和24 V电压。 其中，+12V供给主板用,+24V电压供给背光驱动板。值得 一提的，此处的整流二极管DS1~DS4,为肖特基二极管，特 点为正向压降低、电流大，不能换用CRT电视用的整流二极 管。
故障现象：开机后，+5V电压正常，但无+ 12V和+24V 电压输出。
分析检修：开机后测得+5V待机电压正常，用导线将+5V 接到开/待机控制端（PW），测得电容C5两端电压为380V, 这说明PFC电路工作正常，故障原因应是IC3I作不正常。首 先检查IC3的⑦脚外接电阻，发现RW13开路，换新后故障排 除。
保护电路
该电源的保护电路如图8所示。若开机瞬间有+ 12V、 + 24V输出，酗后立即下降为0V,这通常表明电路已进人过压或 过流保护状态。在具体判断故障原因时,可依次断开过流保护 运赦输出端的二极管DS10、DS11,过压保护输人二极管 DS7、DS8,短时通电试机（通电不能过久,以免引起元件损 坏）。
如果是过压而保护，断开二极管后若输出电压偏高，这时 应检査电压取样反馈回路IC7（TL431 ）及其周围元件；如果 输出电压正常，呱表明保护电路本身有故障，如述压保护稳压 管异常等。
如果是过流而保护，应检查输出端是否有短路现象，过流 保护比较器IC4 （ LM393 ）及外围元件是否正常。在这里要知 道过流保护电路中采用的比较器工作原理：一个单元的比较器 有二个输人脚和一个输出脚，当正相输人脚的电压大于负相输 人脚的电压时，在输出测会输出一个高电压，反之就会输出零 电压。
故障现象：开机瞬间有+ 12V、+24V电压输岀，后下降 为0Vo
分析检修：开机后，測得待机+5V电压正常，圳斷故障系 保护电路启动所致。先斷开电源板次级的所有负敎，再斷开保 护电i RS20,然后把待机+5V电压接到开/彳寺机控制端上强 制开机，这时测得+12V、+24V电压输出正常且稳定，这说 明过流保护电路有间题。接上RS20,打算先后飾开过流保护二 极管DS10 fD DS11,当斷开二极管DS10后故障不再出现，检 查比较器IC4外围元件无异常，代换IC4后故障排除。
其它故障1：屏幕网开机大约半小时内横黑带干扰
分林检修：这种现象一般部是由于滤波电容器漏电或性能 不良信号中混人了交流干扰造成的，重点应该检查300V滤波及 各电源输岀端的滤波电容器，或者采用比较直接的替换法，一 般部能有效解决。（见图1、图7）
其他故障2:不定时关机
分桥检修:当故障岀现时，电源指示灯也不亮。此W 12V 输出只有7V左右，师后降为0,经检查发现ZS2不良，更换后 故障排除。其中,ZS1, CS1、CS2、CS5、CS6损坏也容易造 成不定时关机现象。（见图7）
总结：40英寸以下的一般输出+5V、+12V、+24V三组电 压；40英寸以上的一般输岀+5V、+12V、+18V、+24V四组电 压。其中+5V为待机电压，+12V供数字板，+18V供伴音， +24V供背光板。在实践维修中，只要各组电压一样、功率一 样的电源版都可以代换。
电源板可以）J、电视上搞下独立维修，维修时只需要把开关 机控制电路三极管C、E短接（或将一只1.5K左右的电阻与副 电淵的+5V输出端相连），整机就处于开机状态，各路电压均 有输出。在部分液晶彩电的开关电淵中，只有+ 12V或+24V输 岀端带有一定功率的负载，壬开关电源才进行正常的工作状 态。所以在+24 V输岀端上你可以接一只电动自行车的36 V灯 泡作假负载（或在+ 12V输出端接一只摩托车灯泡作假负载）i 可。
保护电路，在液晶彩电开关电淵中，除具有常见的尖峰吸 收保护电路外，还设在+24V、+12Vfll+5V电压的过压、过载 保护电路，其保护电路多采用四运算赦大器LM324、四电压比 较器LM339、双电压比较器LM393或双运算放大器LM358。 过流过压保护电路，在维修时可腕开不用，如果电压恢复正 常，说明保护电路引起，这时要分步斷开是哪路起作用。然后 再进行维修。
开机前，先确认有无炸件、电容鼓包现象，如有应先更换 并把相关的器件全部部测量一遍。建议更换所有损坏器件后试 机时，最好把原机保险丝除掉，接上一个220V/100W的灯泡， 这样可以有效防止再次炸件。
主开关电压+24V或+12V的输出电流较大，对整流二极管 要求较高，一般采用低压差的大功率肖特基二极管，不能用普 通的整流二极管替换。另外接负载后，电压反而上升，多属于 电温滤波不好引起。
电淵带负载能力差，首先要测一下PFC电压是否正常 （380v）,如果正常，问题就在电源厚膜上，通常是电淵厚膜 带議能力差引起，这一点请大家注意。

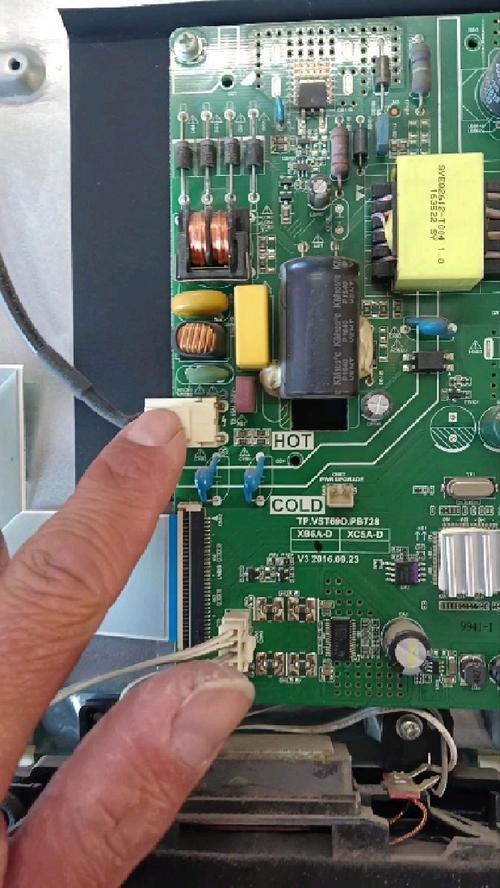

电源板上，貼有黄％色三角形标记的散热片以及散热片下 面的电路，均为热地。严禁直接用手接触！注意任阿检测设 备，都不能直接跨接在热地和冷地之间!
上述讲解只是以一种电源电路做例子，电源电路出现异常 造成的故障现象五花八门，无法一一举例。其实，不同的电源 电路大同小异，电路原理基本相同，这就要求我们要拿握好最 基本的电路知识，在维修过程中要做到灵活运用，以不变应牙 变。很多初学者之所以觉得电淵故障无"、下手，就是淵于基本 功不礼实。在以后的维修过程中，要做到能源于电路图纟氏，Q 不拘泥于电路图奴，要有敢干扔掉电路图纸这个拐杖的习惯， 打好基本功,才能做到对待故障能够游刃有余。
