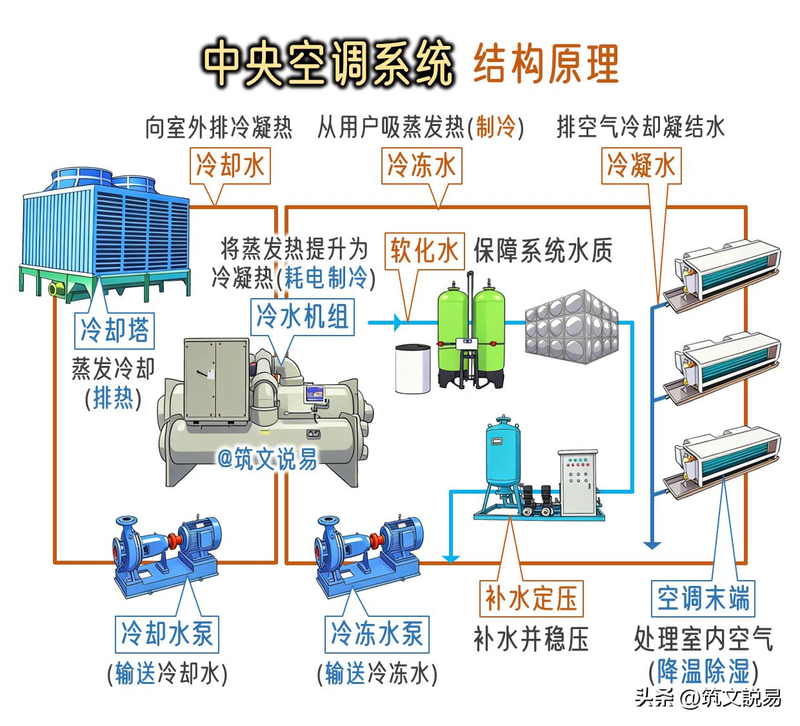

水冷式中央空调主要由冷水机组、冷冻水系统、冷却水系统三部分组成，分别用于制冷、向室内供冷、向室外排热。
其工作原理是，以冷水机组为制冷核心，以水为载冷剂输送热量，由主机蒸发侧的冷冻水系统从室内吸取低温蒸发热（制冷），经主机提升为高温冷凝热（耗电），再经主机冷凝侧的冷却水系统排至室外大气（排热）。

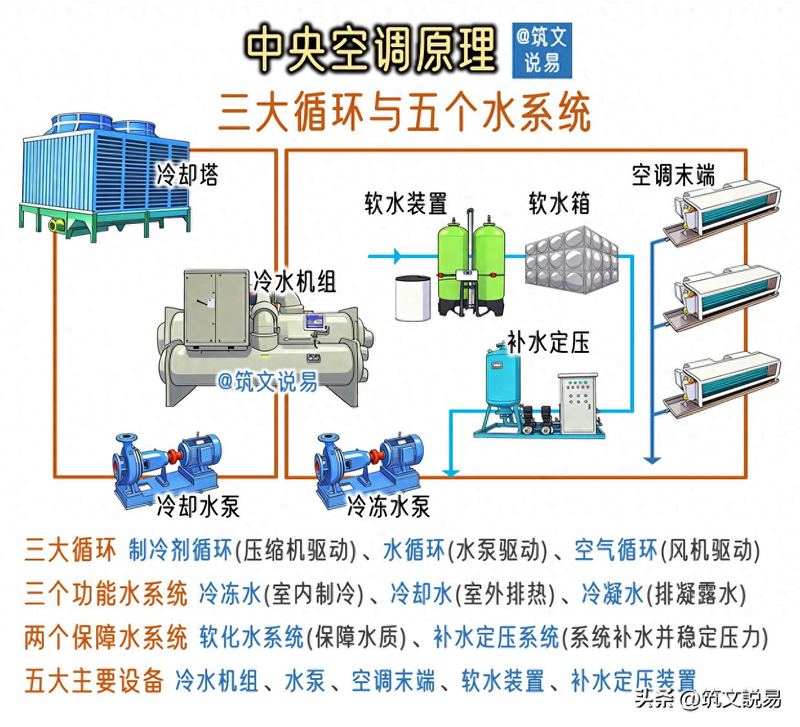

水冷式中央空调在夏季制冷的实质，就是将室内的低温热量搬运提升并迁移到室外，其结构原理可归结为三大循环（制冷剂循环、水循环、空气循环），分别对应三大工质（制冷剂、水、空气），以及三大动力（压缩机、水泵、风机）。

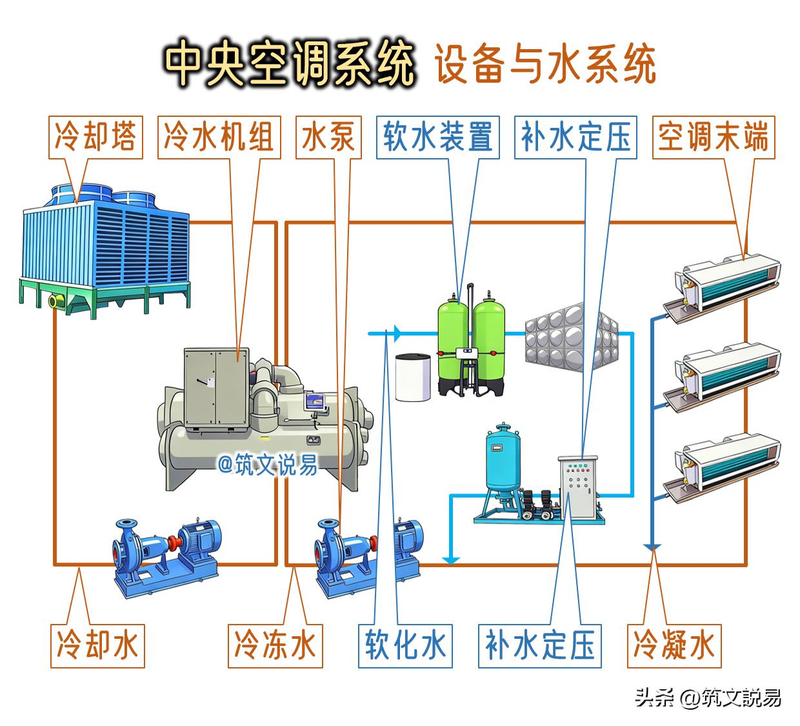

水冷式空调包含五个水系统，其中三个功能水系统（冷冻水、冷却水、冷凝水），两个保障水系统（软化水、补水定压），相应可归结为五大主要设备（冷水机组、空调末端、冷却塔、软水装置、补水定压装置）。
二、三大循环
水冷式中央空调的三大循环为制冷剂循环、水循环、空气循环，分别对应不同的循环工质与动力：
1、制冷剂循环
以制冷剂为循环工质，由压缩机提供循环动力，在冷水机组内部完成蒸发吸热与冷凝放热的过程，是系统制冷的核心与基础，负责将低温热量提升为高温热量。
2、水循环
以水为循环工质，由水泵提供循环动力，分为冷冻水与冷却水两个水循环。
冷冻水循环由冷冻水泵驱动，12℃冷冻水经蒸发器换热后降温为7℃，至室内空调末端对室内空气降温除湿，再携带室内热量返回至蒸发器供给为蒸发热。
冷却水循环由冷却水泵驱动，32℃冷却水经冷凝器换热后升温为37℃，携带冷凝热至冷却塔通过蒸发冷却散热至室外大气，再返回冷凝器继续获取冷凝热。
3、空气循环
以空气为循环工质，由风机提供循环动力，分为室内与室外两个空气循环。
室内空气循环由内机风扇驱动，空气流经水盘管换热，降温除湿后再送入室内，不断循环制冷。
室外空气循环由冷却塔风扇驱动，空气流经填料层，与冷却水进行充分地热湿交换后排至大气，不断循环散热。
三、五大水系统
水冷式空调包含五个水系统，其中冷冻水、冷却水、冷凝水为功能水系统，两个为保障水系统：
1、冷冻水系统
功能水系统，作为冷量载体，在冷水机组与空调末端之间闭式循环，将冷量输送到各个房间，实现室内制冷。
2、冷却水系统
功能水系统，作为热量载体，在冷水机组与冷却塔之间循环，将机组冷凝热带至冷却塔散发到大气中。
3、冷凝水系统
功能水系统，收集空调末端因除湿产生的凝结水，通过重力流排入建筑排水管网，不参与制冷循环。
4、软化水系统
保障水系统，通过软水装置去除水中的钙镁离子，制备软化水，防止管道与设备结垢、腐蚀，保障系统的长期稳定运行。
5、补水定压系统
保障水系统，负责补充系统因泄漏、蒸发损失的水量，同时维持系统压力稳定，防止管道汽化、抽空，确保水循环顺畅。
四、五大主要设备
依据水冷式空调运行时的功能和保障，主要为以下五大设备：
1、冷水机组
系统的核心制冷设备，通过制冷剂循环，将冷冻水降温至设定温度，是冷量的生产源头。
2、空调末端
室内换热设备，包括风机盘管、空调箱等，直接与室内空气进行热湿交换，实现房间降温与除湿。
3、冷却塔
室外散热设备，通过冷却水喷淋与风机驱动，让冷却水与空气充分换热，将系统热量排放到大气中。
4、软水装置
水处理保障设备，与软水箱配合，制备软化水，为系统提供优质补水，防止结垢与腐蚀。
5、补水定压装置
系统稳压保障设备，实现自动补水与压力调节，维持系统压力稳定，保障水循环的正常运行。
