光电耦合器这个非常有趣的元件。它就像电子电路中的一位“信使”，独特之处在于，它用“光”来传递信息，从而在两个电路之间建立起一座电气隔离的桥梁。
一：光电耦合器是什么？

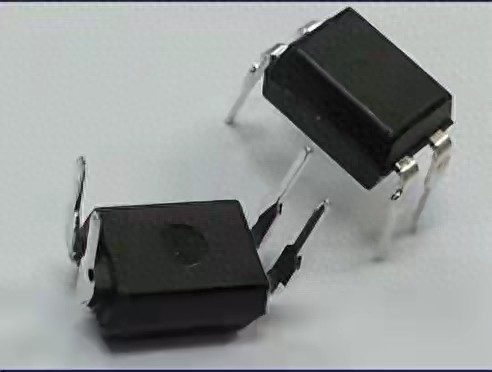

你可以把一个光电耦合器想象成一个微型的、封装在同一个外壳里的“灯泡”和“光敏电阻”。当然，为了性能和速度，实际的元件通常用的是发光二极管和光敏三极管。

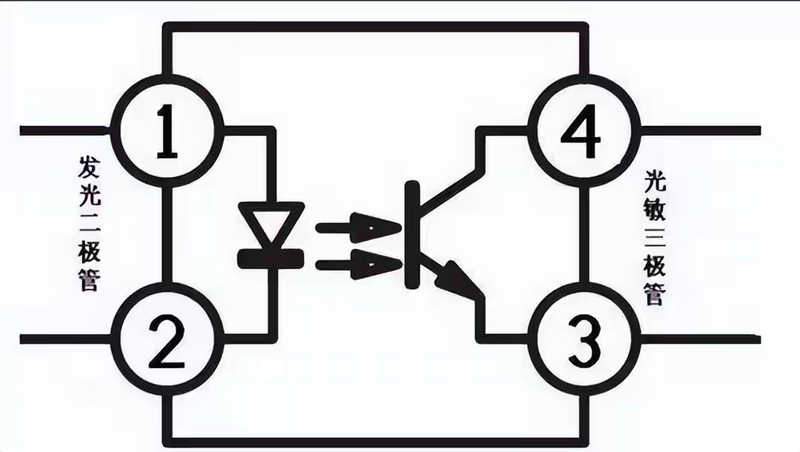

它的结构非常简单，一边是一个发光源，通常是发光二极管。另一边是一个光探测器，可以是一个光敏三极管、光敏二极管，甚至更复杂的集成电路。关键就在于，这两个部分被封装在一起，但它们之间是电气绝缘的，没有任何电气连接，只有光可以从发光源传到探测器。
二：它是如何工作的？
光电耦合器的工作原理可以概括为“电-光-电”的转换过程，就像两个不会对方语言的人，通过光作为“翻译”来交流。

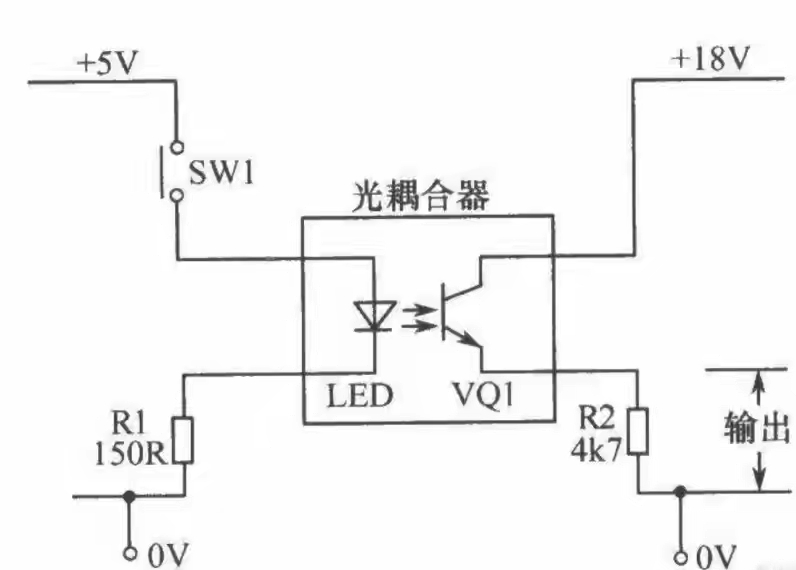

当你想从电路的左边（我们称之为输入侧）发送一个信号到右边（输出侧）时，会发生以下过程：
第一步，电生光：你在输入侧给发光二极管加上一个合适的正向电压，电流就会流过它。这个电流的大小决定了二极管发光的强度。电流大，光就强；电流小，光就弱；没有电流，就没有光。这样，电信号就被转换成了光信号。
第二步，光传输：发光二极管发出的光，穿过一层透明的、但电气绝缘的隔离材料（通常是塑料或空气隙），直接照射到对面的光敏三极管上。这束光就是信息的载体，它穿过了电气隔离的屏障。
第三步，光生电：光敏三极管接收到光照后，它的内部特性会发生变化。光照越强，它导通的能力就越强，就像一个被光“打开”的水龙头。这样，输出侧回路中的电流大小，就由接收到的光强来控制。于是，光信号又被转换回了电信号。
通过这“电-光-电”三步，输入侧的电信号就原封不动地（或者说按比例地）传递到了输出侧。而整个过程，输入和输出之间只有一束光相连，没有任何实际的电线连接。
三：光电耦合器的特点与价值
这种独特的工作方式，赋予了光电耦合器几个无可替代的价值。
其最核心、最重要的特点就是电气隔离。因为输入和输出电路之间只有光路连接，没有电气连接，所以它们可以拥有完全不同的“地”。这意味着，输入侧电路里剧烈的电压波动、浪涌或噪声，很难通过光耦合器传到精密的输出侧电路。这就像在两个房间之间用光信号通信，其中一个房间着了火（高压浪涌），也不会烧到另一个房间。
基于电气隔离，它带来了出色的抗干扰能力。在复杂的工业环境或电源电路中，地线噪声很常见。如果不隔离，噪声会沿着地线串扰到整个系统。使用光耦后，输入和输出的地是分开的，切断了这条噪声路径，使得信号传输非常干净。
此外，光耦还能实现电平转换。由于两侧电路是独立的，输入侧可以是5V的逻辑电路，而去控制输出侧220V的强电回路。光耦在这其中就像一个安全的桥梁，让低压控制高压成为了可能。
当然，它也有一些缺点。比如，作为有源器件，发光二极管会随着时间推移而慢慢老化，亮度会衰减。同时，它的响应速度虽然对于大多数开关电源和数字信号足够快，但与直接电气连接相比还是有限制的，不适合极高频的应用。
四：光电耦合器的应用
正因为上述特点，光电耦合器在许多领域发挥着至关重要的作用。
一个最经典的应用就是在开关电源中。你手机充电器、电脑电源适配器里面几乎都有光耦。在这里，它的主要作用是“反馈”。输出侧的电压是否稳定、准确，需要把这个信息“告诉”输入侧的控制芯片，以便及时调整。但输出侧是和我们插座相连的强电侧，输入侧是连接我们手机的精弱电侧，必须隔离。光耦就完美地承担了这个任务，它将输出侧的电压样本安全地送回输入侧，实现了稳压和隔离的安全统一。
在工业控制和自动化领域，光耦被大量用于数字信号的隔离。比如，可编程逻辑控制器的输入端口，要接收来自现场按钮、传感器的信号，这些信号线很长，容易引入干扰和高压。在信号进入核心处理器之前，先用光耦隔离一下，就像给控制系统穿上了一件“防弹衣”，确保了系统的稳定可靠。
它还可以用在各种电路板之间的信号接口上。当两个系统需要通信但地电位不一致时，比如单片机系统和电机驱动系统，直接连接可能会损坏单片机。在它们之间加入光耦，就可以让它们各自安好，又能协同工作。
总而言之，光电耦合器是一位用光来传递信息的、忠诚可靠的“信使”。它通过巧妙的“电-光-电”转换，在电路的孤岛之间架起了安全的桥梁，核心价值在于“隔离”与“保护”。理解了这一点，你就掌握了光电耦合器的精髓。
若有不当之处，敬请谅解和指正！！！
