电动车充电器的故障判断以及维修方法
身处电子智能控制器行业的高标科技，每年投入巨资进行技术革新和产品研发 设备的更新，生产最具创新度和科技含量的电子智能控制产品并拥有电动车控 制器、电动车充电器、电动车防盗器、电动车电机、摩托车防盗器及电动交通 工具动力总成解决方案五大产品线，与爱玛电动车、雅迪电动车、绿源电动 车、立马电动车、比德文电动车、金彭电动车等高端电动车整车企业都是战略 合作伙伴。今天高标科技给大家分享的就是电动车充电器故障维修的一些小的 经验： 保险丝管熔断 一般情况下，保险丝管熔断说明充电器的内部电路存在短路或过流的故障。这 是由于充电器长时间工作在高电压、大电流的状态下，内部器件的故障率较高 所致。另外，电网电压的波动，浪涌都会引起充电器内电流瞬间增大而使保险 丝熔断。

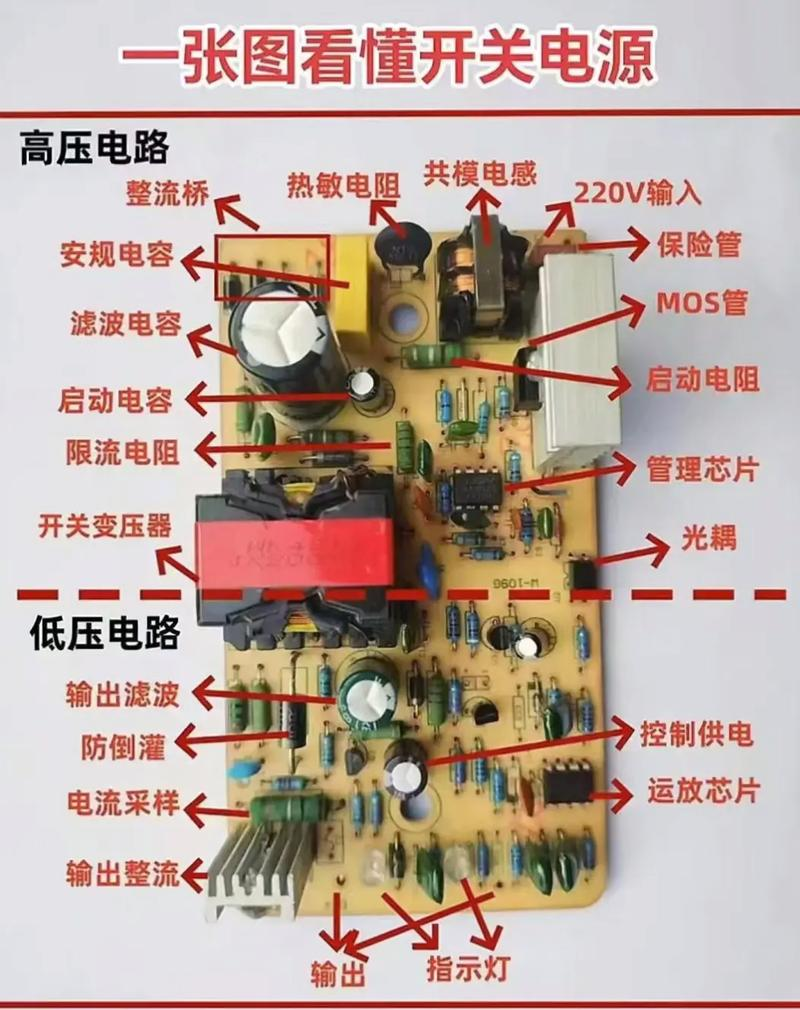

维修方法：首先仔细查看电路板上面的各个元件，看这些元件的外表是否被烧 糊或有电解液溢出，闻—闻有无异昧。再测量电源输入端的电阻值，若小于 20oks，则说明后端有局部短路现象，然后分别测量4只整流二极管正，反电 阻值和两个限流电阻的阻值，看有无短路或烧坏的；最后再测量电源滤波电容 是否能进行正常充放电、开关功率管是否击穿损坏、uc3842及周围元件是否击 穿，烧坏等。需要说明的是，因是在路测量，有可能会使测量结果有误或造成 误判，因此必要时可把元器件焊下来测量。如果仍然没有上述情况，则测量一 下输入电源线及输出电源线是否内部短路。一般情况上，在熔断器熔断故障 中，整流二极管，电源滤波电容、开关功率管、uc3842是易损件，损坏的概率 可达95%以上，要着重检查这些元器件，就很容易排除故障。
无直流电压输出，但保险丝完好 这种现象说明充电器未工作，或是工作后进入了保护状态。
维修方法：首先应判断一下充电器的变控芯片uc3842是否处在王作状态或已经 损坏。具体判断方法是：加电测uc3842的7脚对地电压，若7脚电压正常并且 8脚有+5V电压，1、2、4、6脚也会有不同的电压，则说明电路已启振， uc3842基本正常。若7脚电压低，其余管脚无电压，则说明uc3842已损坏。 最常见的损坏是7脚对地击穿，6、7脚对地击穿和1、7脚对地击穿。如果这 几只脚都未击穿，而充电器还是不能正常启动，也说明uc3842已损坏，应直接 更换。若判断芯片没有坏，则着检查开关这栅极的限流电阻是否开焊、虚焊或 变值以及开关功率管本身是否性能不良。除此之处，电源输出线断线或接触不 良也会造成这种故障，因此在维修时也应注意。
无直流电压输出或电压输出不稳定 如果保险丝是完好的，在有负载的惰况下。这类故障要原因有：过压、过流保 护电路出现开路，短路现象；振痨电路没有工作；电源负载过重，高频整流滤 波电路中整流二极管被击穿：滤波电容漏电等。
维修方法：首先，用万用表测量高频
