本文大兰液压厂家给大家分析下液压系统中换向回路的换向阀选择。

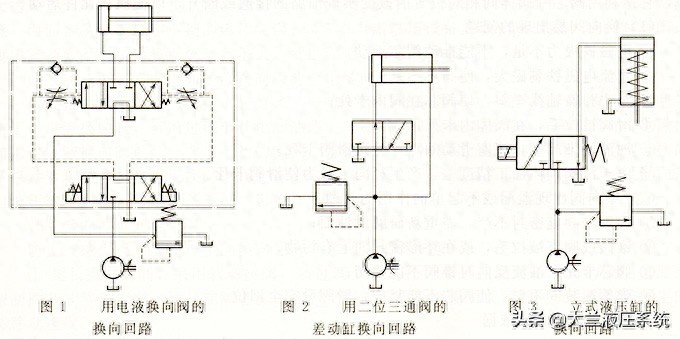

①使用三位四通电液换向阀的换向回路，如图1所示回路的换向平稳性，可通过调节电液阀中的节流阀来得到改善。
②使用二位三通阀的差动液压缸换向回路，换向阀为电磁阀如图2所示，换向时冲击较大，只适用于换向频率较低（30次／分钟以下）、流量较小（6 L/min以下）且运动部件惯性不大的场合。
大兰液压换向回路图
③立式液压缸的换向，使用二位三通阀换向，如图3所示，液压缸是利用重力或弹簧回程的单作用缸。

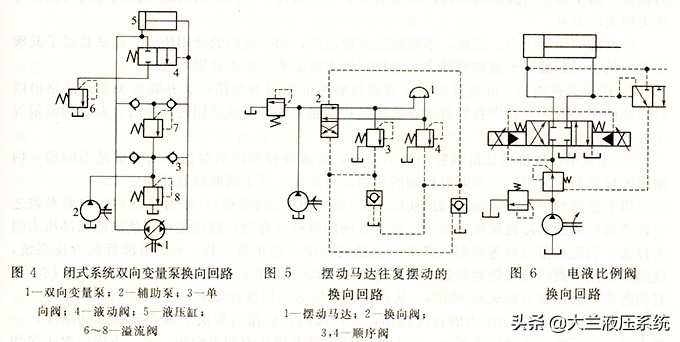

④在闭式系统中可用双向变量泵变更输油方向来换向，如图4所示，活塞向右运动时，辅助泵2通过单向阀3来补油；反向运动时多余的油液通过由进油侧压力控制的二位三通液动阀4和溢流阀6排回油箱。溢流阀6和8既可防止泵吸空，又可使活塞运动平稳；溢流阀7为安全阀。
大兰液压换向回路图
注意：该回路适用于压力较高、流量较大的场合。
⑤使用二位四通换向阀2实现摆动马达1往复摆动的换向回路，如图5所示，当负载压力超过顺序阀3或4的调定压力时，换向阀切换。
注意的问题：换向阀采用液动式比采用压力继电器和电磁阀的回路换向更精确和平稳。
