液压系统的核心源于各类功能专一的基本回路。这些由液压元件组成的油路结构，精准把控着动力传递的方向、压力和速度。今天这期文章就从实际应用出发，搭配文末的PPT讲义深度拆解液压基本回路的关键技术。

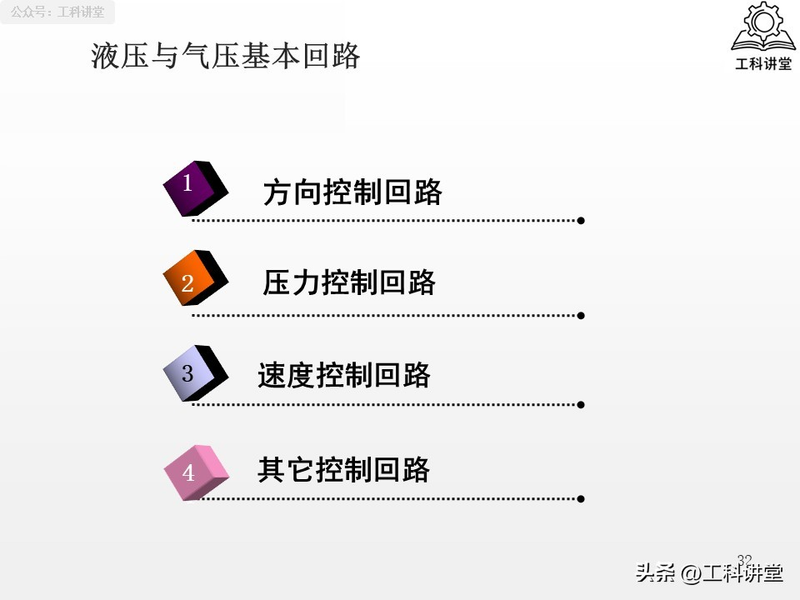

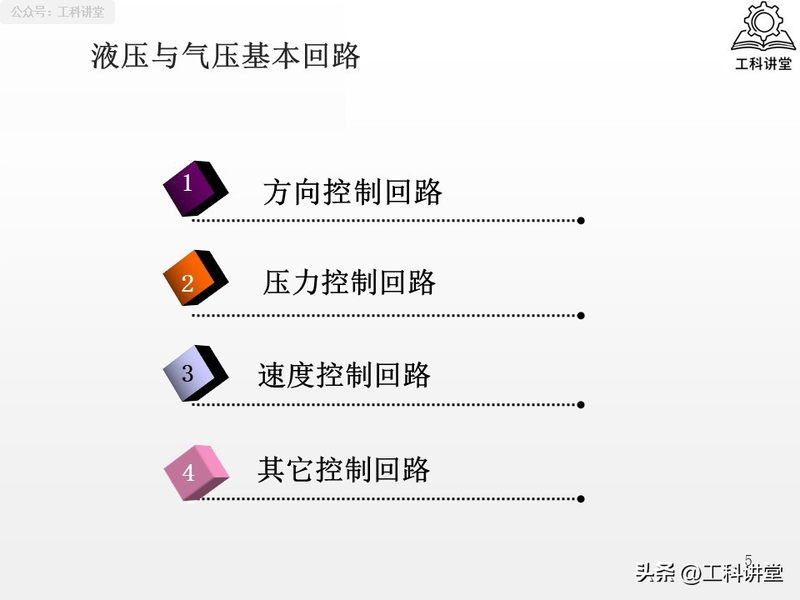

一、液压基本回路的核心构成与作用

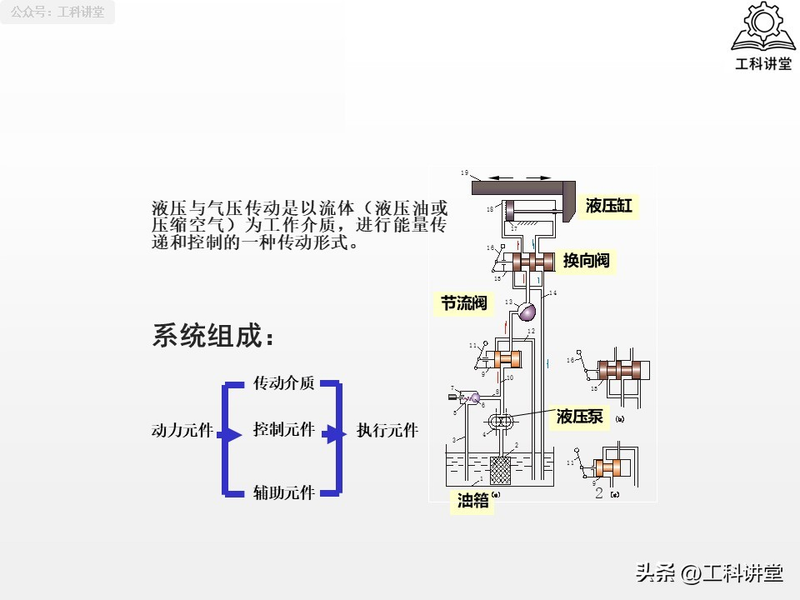

液压基本回路的本质是 “功能模块化单元”，所有复杂液压系统都由方向、压力、速度及其他辅助回路组合而成。其核心组成遵循 “五大元件体系”：动力元件（液压泵）提供动力源，执行元件（液压缸 / 马达）实现机械运动，控制元件（阀类）主导参数调节，传动介质（液压油）传递能量，辅助元件（油箱、过滤器等）保障系统稳定。
回路的核心价值在于 “按需调控”—— 通过合理搭配元件，让液压系统在不同工况下实现压力恒定、速度可调、方向可控，这也是液压传动在重载、高精度设备中不可替代的关键原因。
二、方向控制回路
方向控制回路的核心任务是控制执行元件的启动、停止和换向，主要分为换向回路和锁紧回路两类。

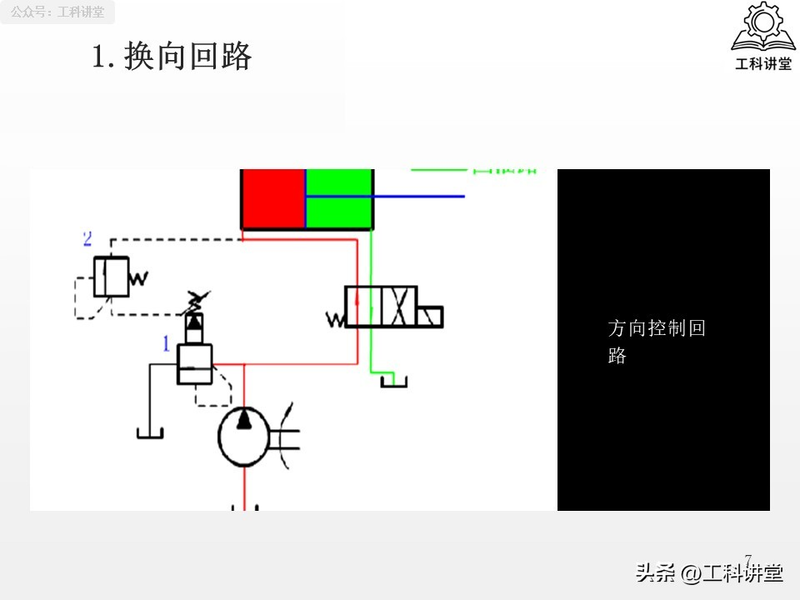

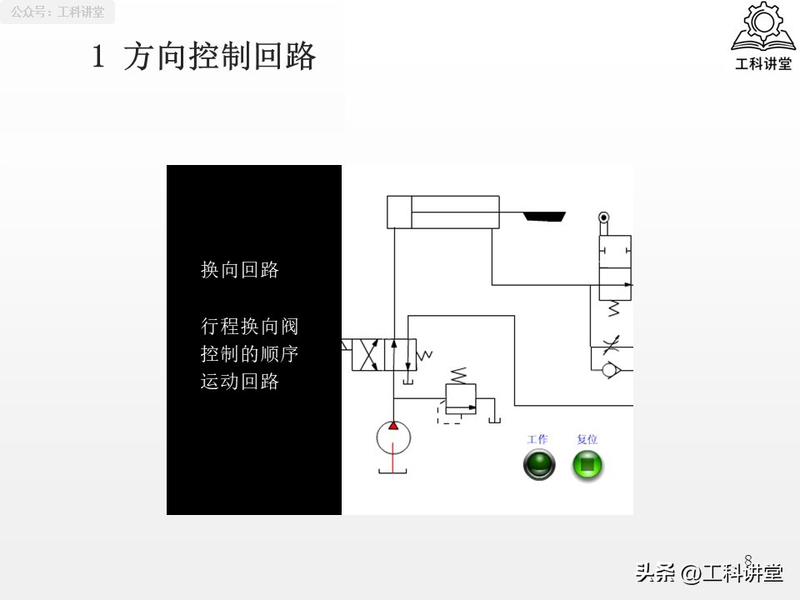

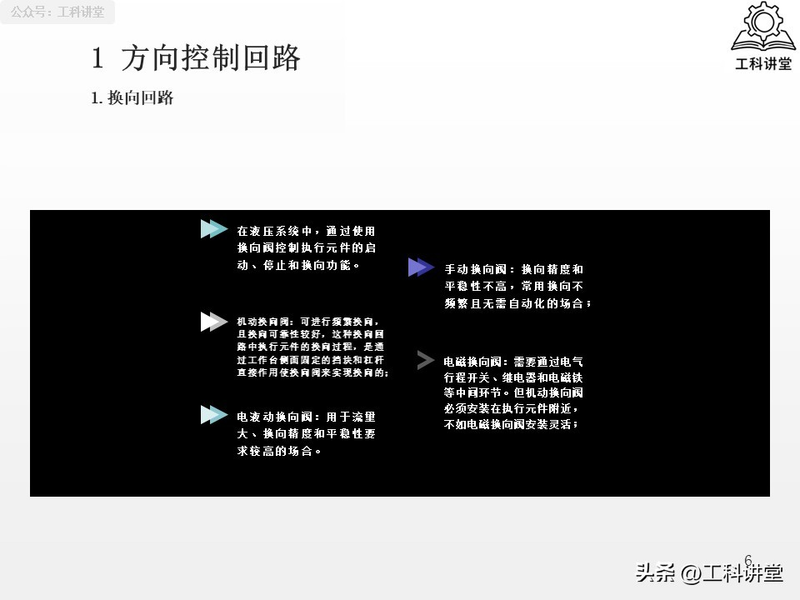

1. 换向回路
换向回路的核心元件是换向阀，不同类型的换向阀决定了回路的适配场景：
手动换向阀结构简单，适合换向不频繁、无需自动化的场景，但精度和平稳性较差；
机动换向阀通过机械挡块触发，换向可靠，适合高频次换向需求；
电磁换向阀借助电气控制，安装灵活，是自动化设备的主流选择；
电液动换向阀则兼顾大流量和高精度，适用于对换向平稳性要求严苛的重载场景。

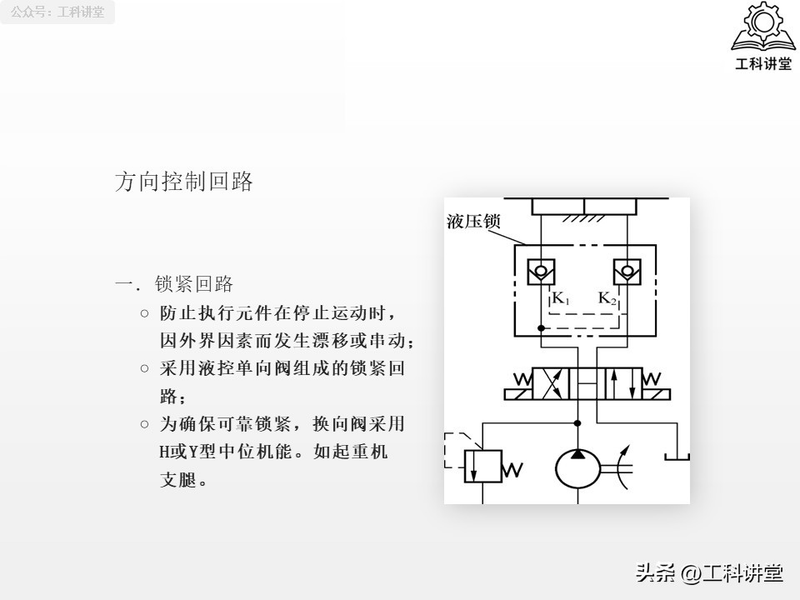

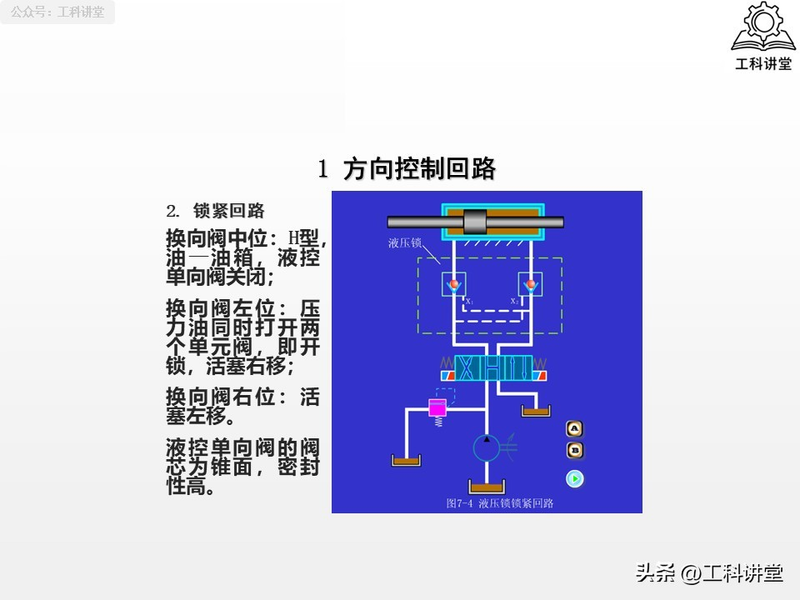

2. 锁紧回路
在起重机支腿、机床工作台等场景中，执行元件停止后需保持固定位置，这就需要锁紧回路。其核心是采用液控单向阀（液压锁），配合 H 型或 Y 型中位机能的换向阀，确保断电或停泵时，执行元件不会因外力发生串动，密封性和可靠性远超普通单向阀。

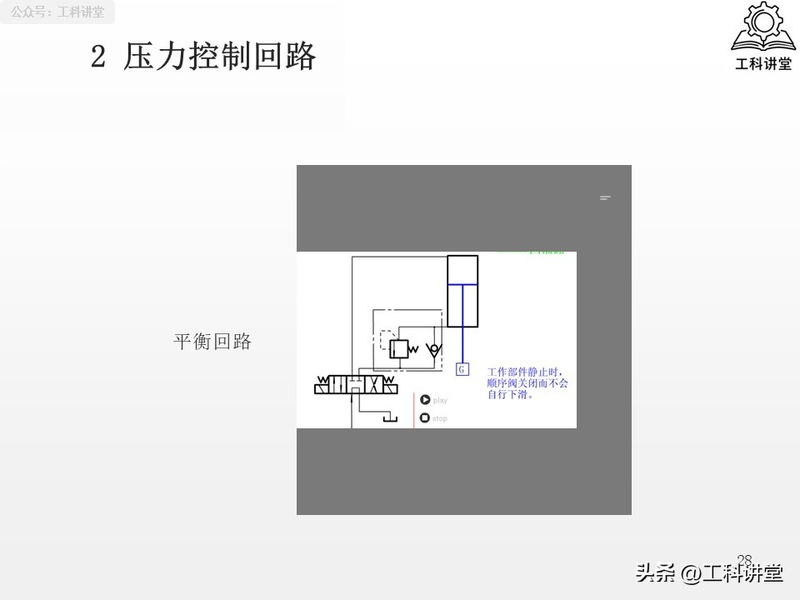

三、压力控制回路

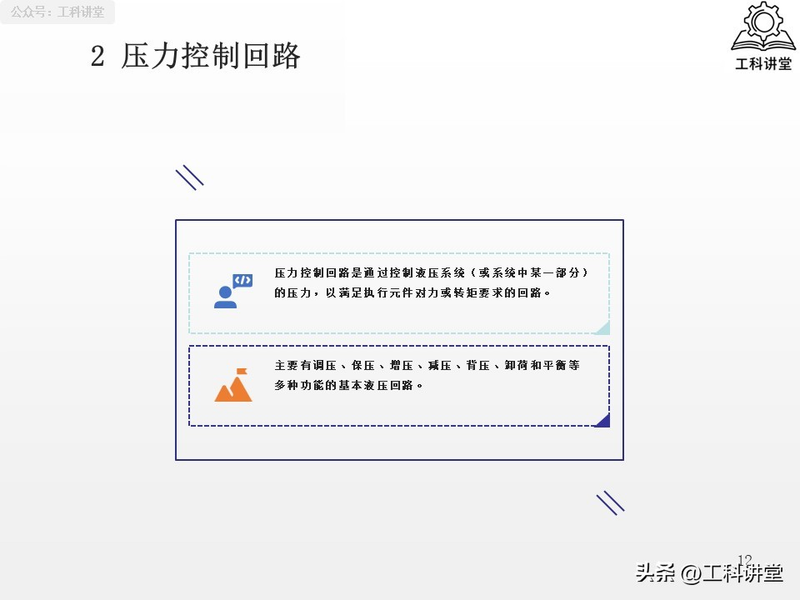

压力控制回路通过调控系统或支路压力，满足执行元件对力或转矩的要求，核心包括调压、卸荷、减压、保压四大关键回路。

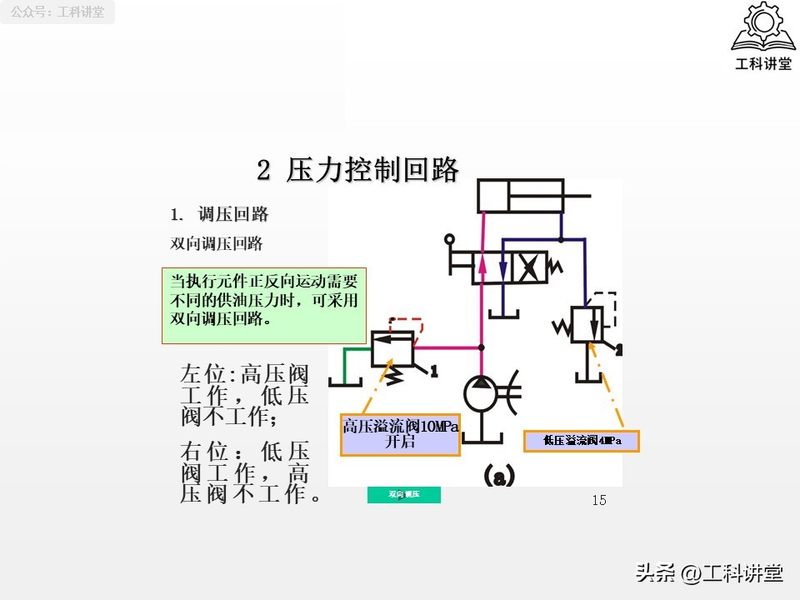

1. 调压回路

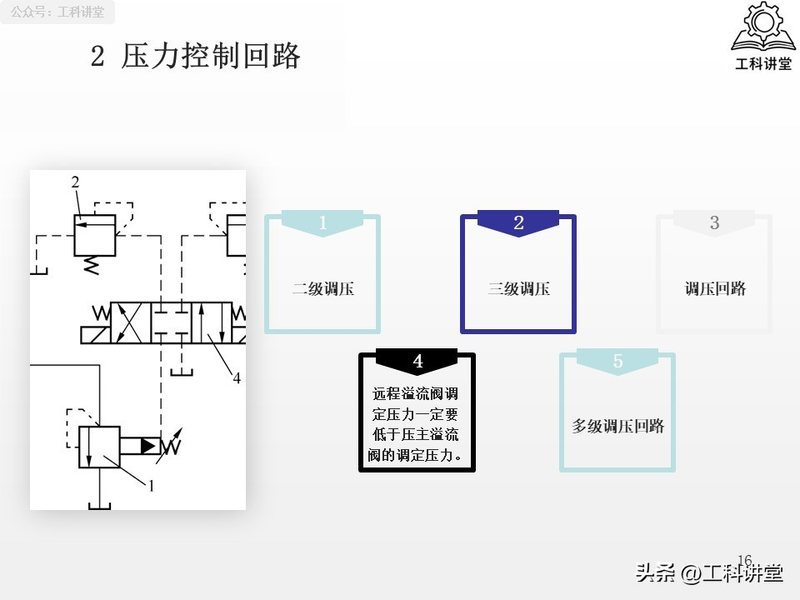

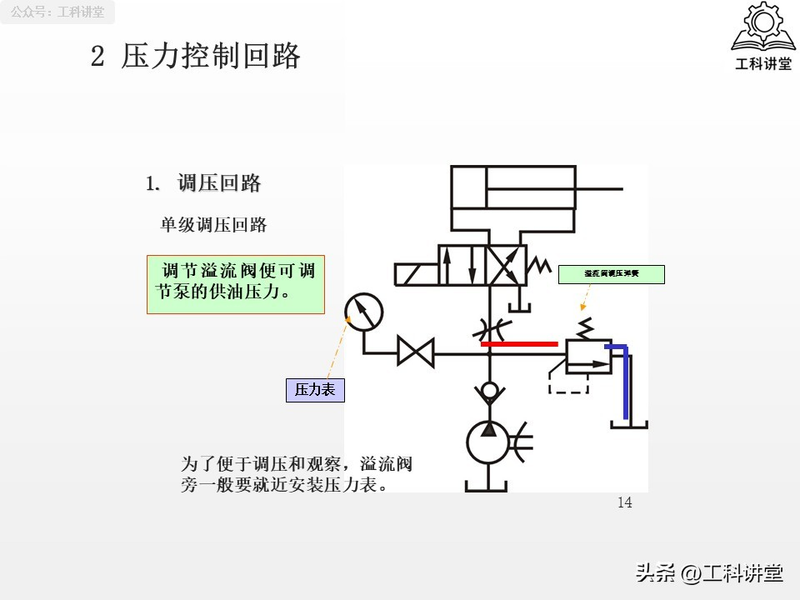

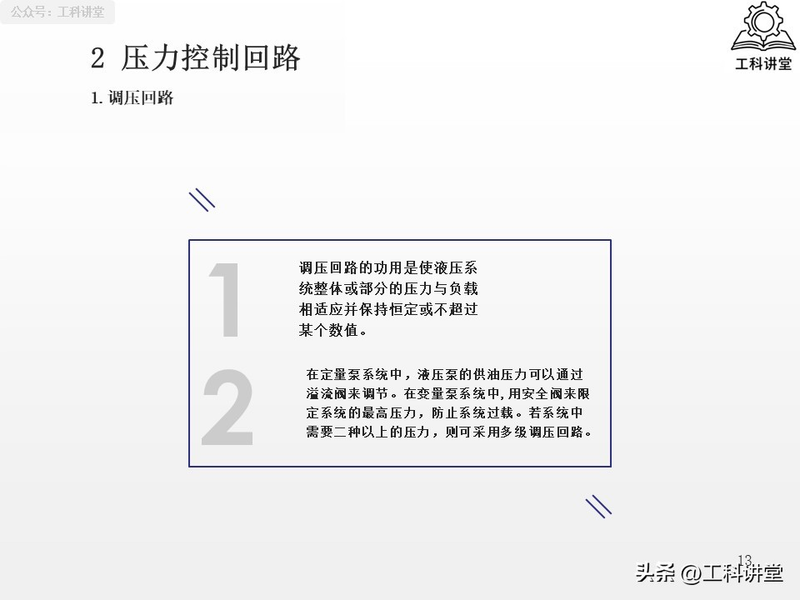

定量泵系统中，溢流阀直接调节泵的供油压力；变量泵系统则用安全阀限定最高压力，防止过载。如需多种压力输出，可采用多级调压回路，通过远程溢流阀组合实现压力切换，且远程阀调定压力必须低于主溢流阀。

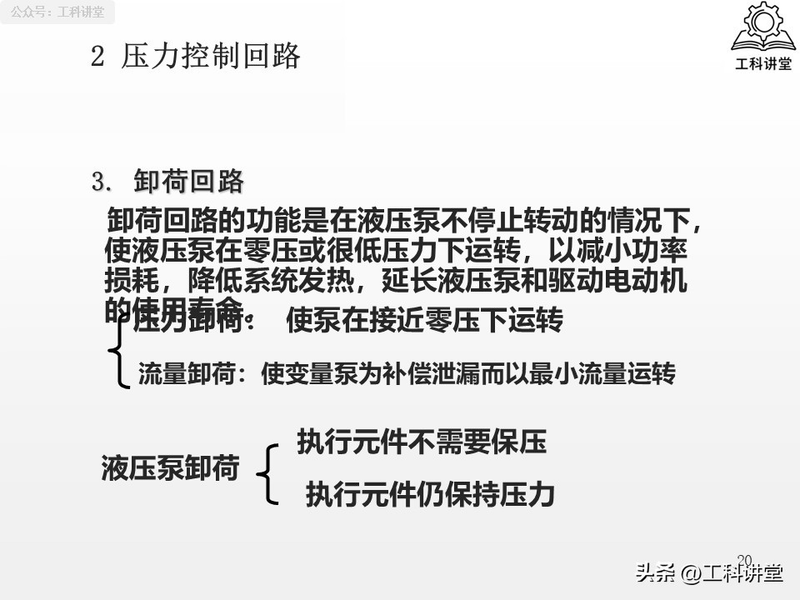

2. 卸荷回路

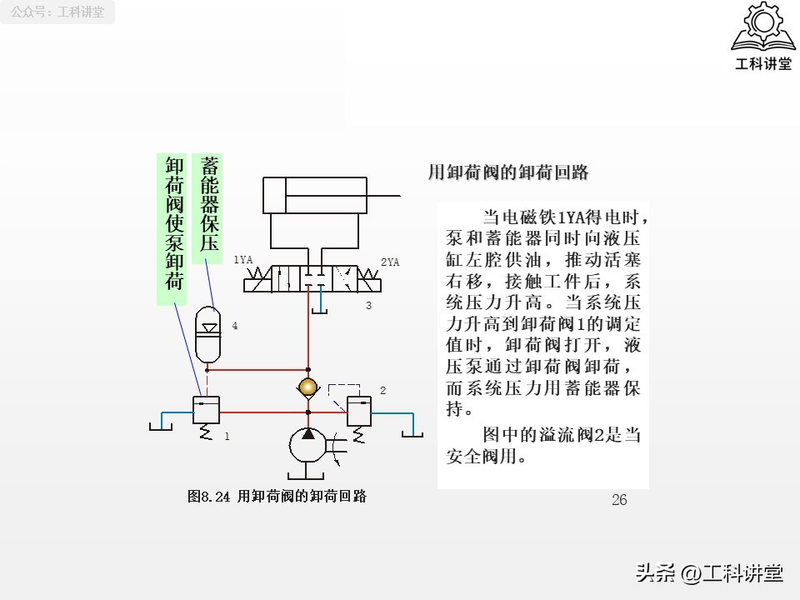

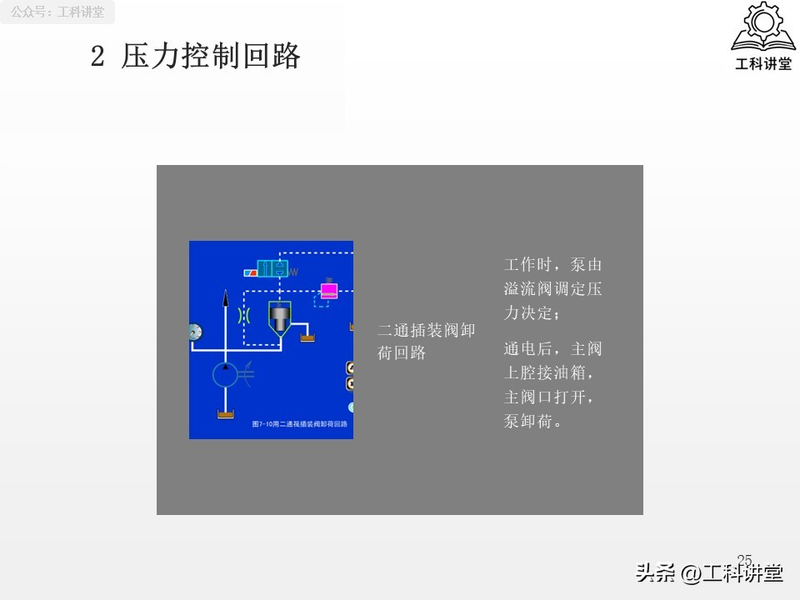

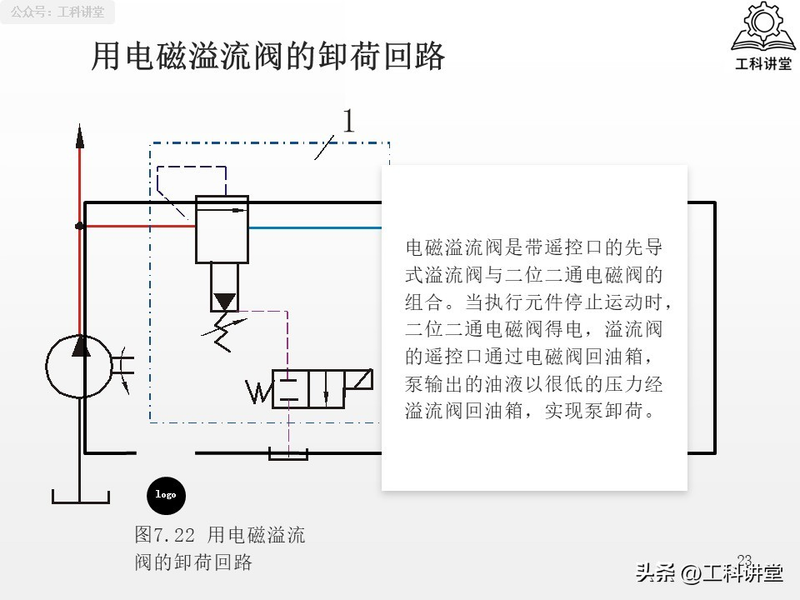

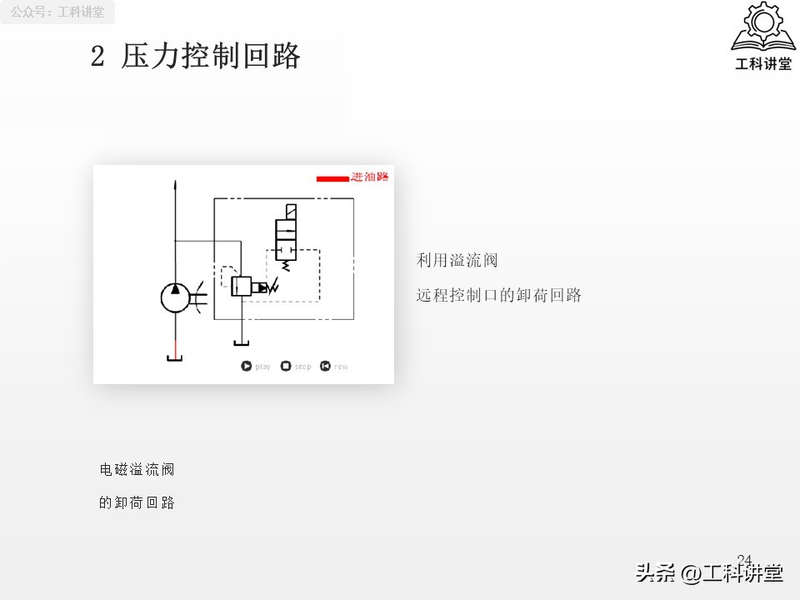

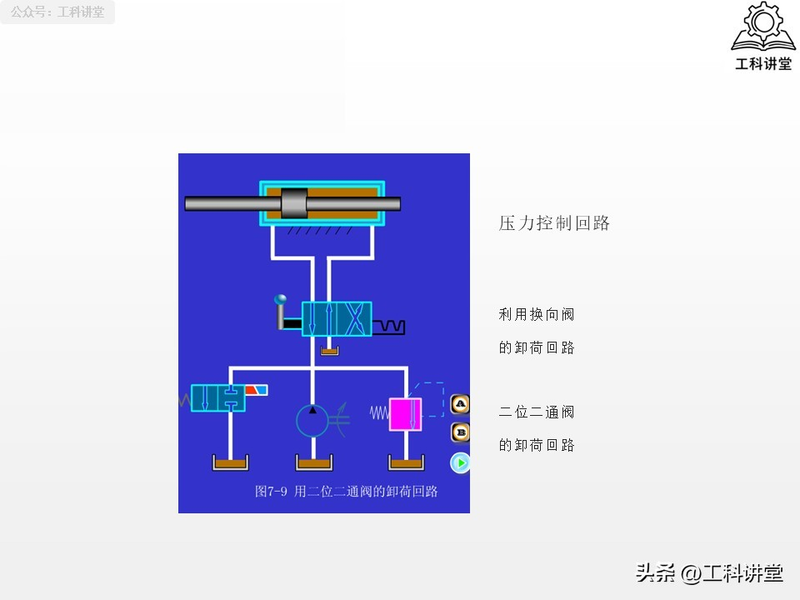

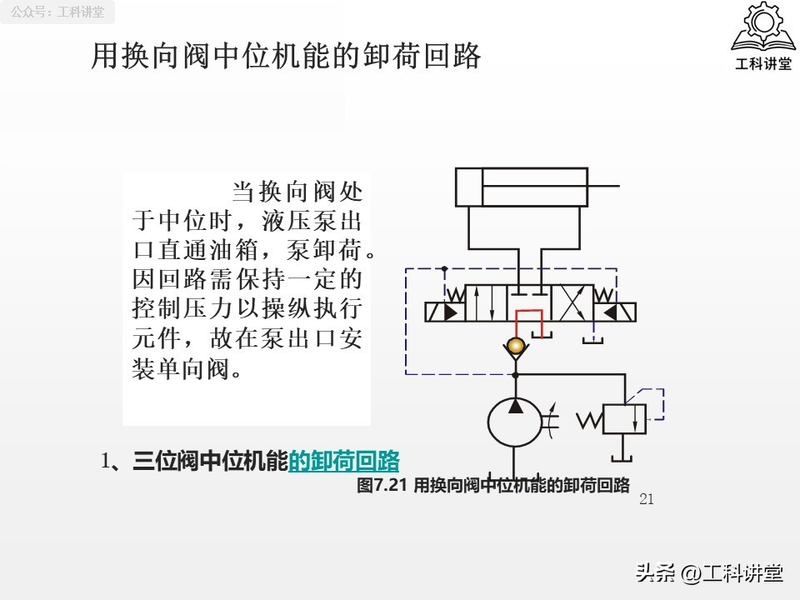

卸荷回路能让液压泵在零压或低压下运转，大幅减少功率损耗。常见形式有：换向阀中位机能卸荷、电磁溢流阀卸荷、二通插装阀卸荷等。其中电磁溢流阀卸荷应用最广，通过电气信号控制，实现执行元件停止时泵的快速卸荷，延长设备寿命。

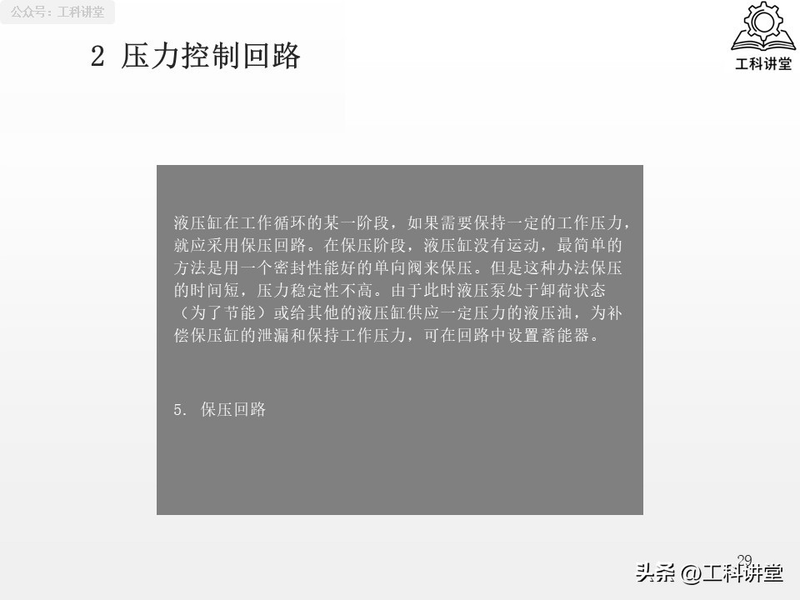

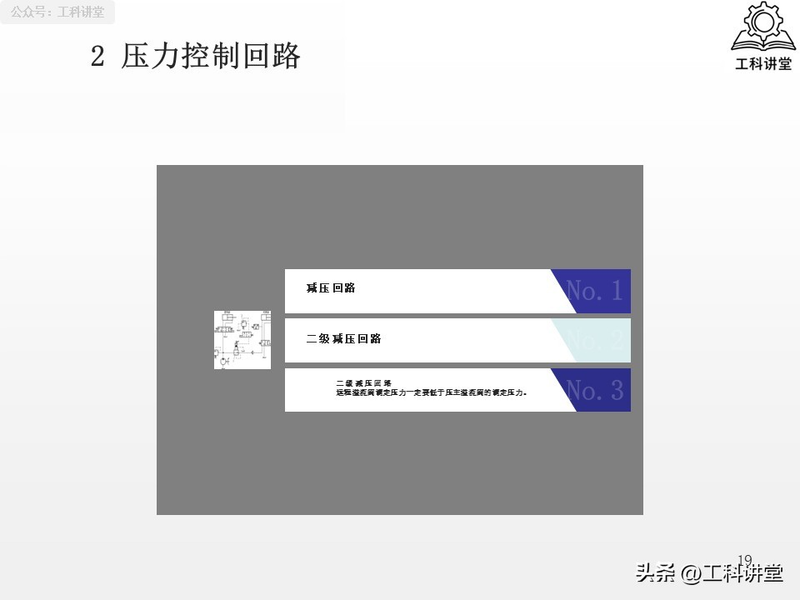

3. 减压与保压回路

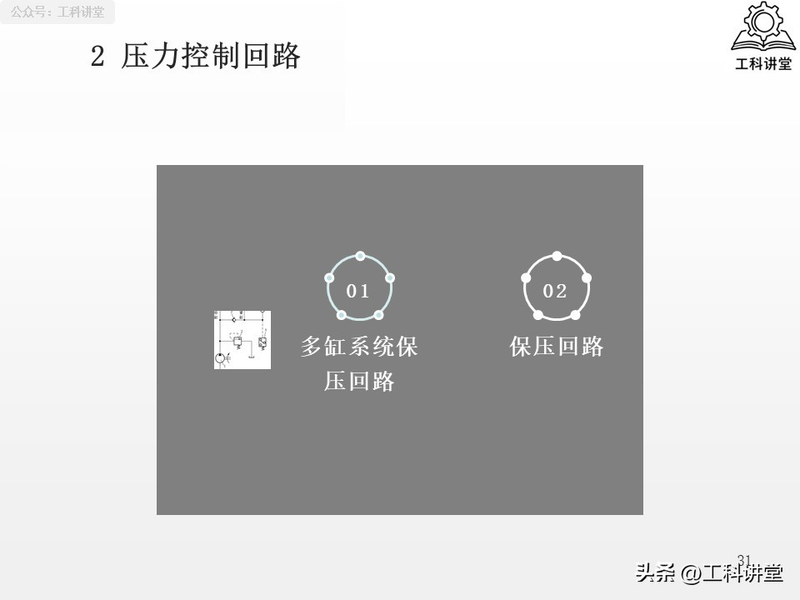

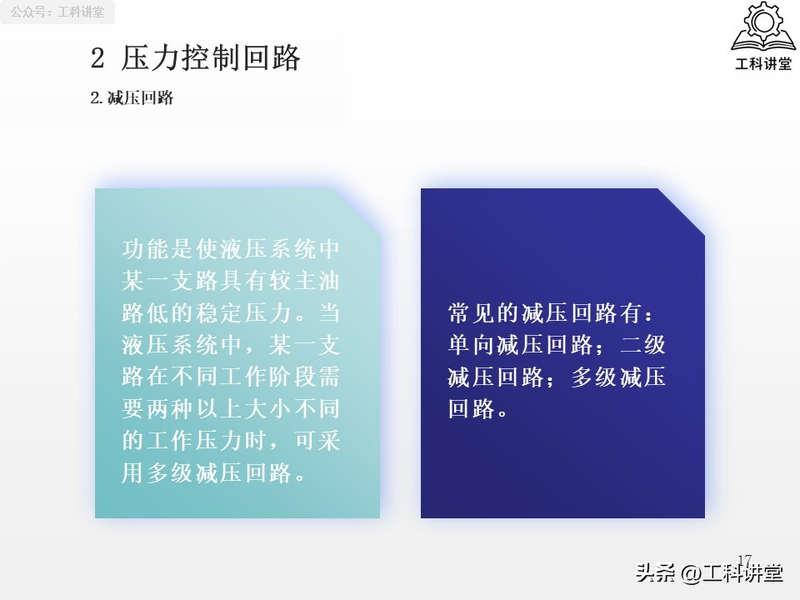

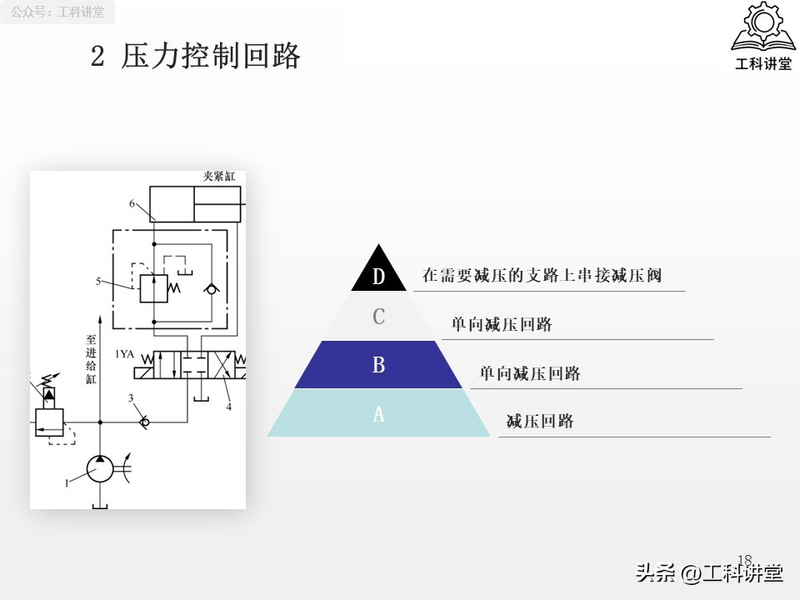

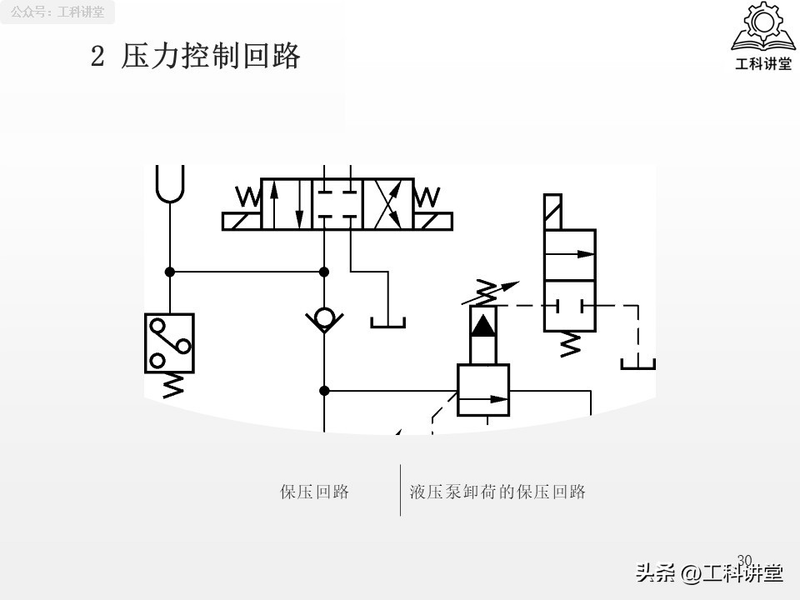

减压回路通过减压阀为支路提供稳定的低压，适合夹紧、定位等辅助动作；保压回路则通过单向阀或蓄能器，在泵卸荷时维持执行元件压力，解决单纯单向阀保压时间短、压力不稳定的问题。
四、速度控制回路

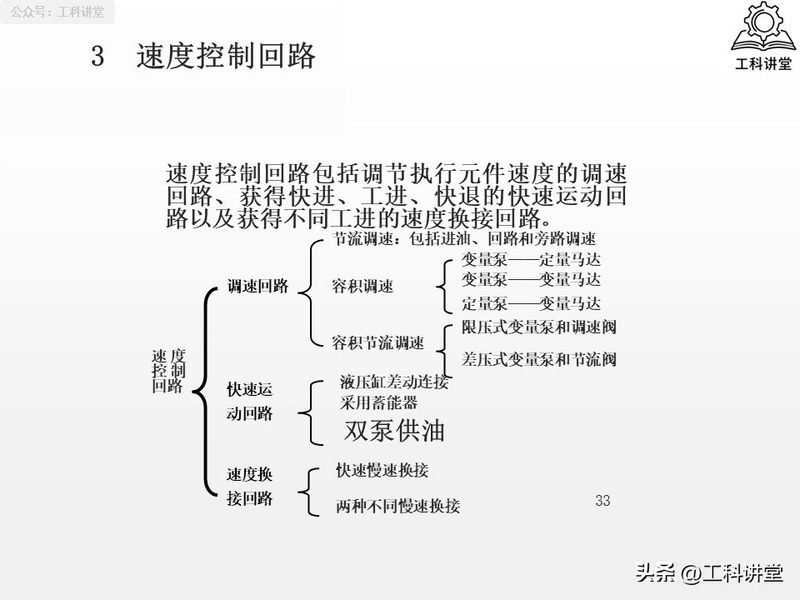

速度控制回路直接决定执行元件的运动效率和精度，主要分为调速回路、快速运动回路和速度换接回路。

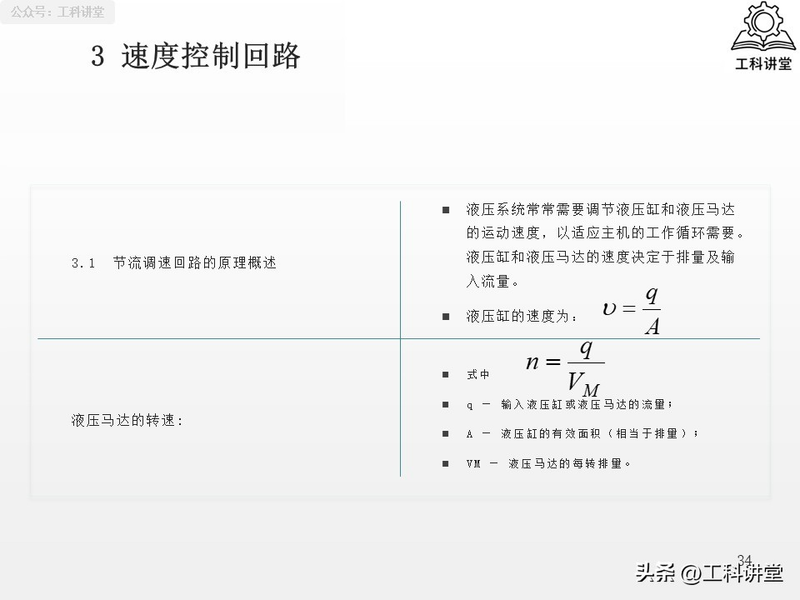

1. 调速回路

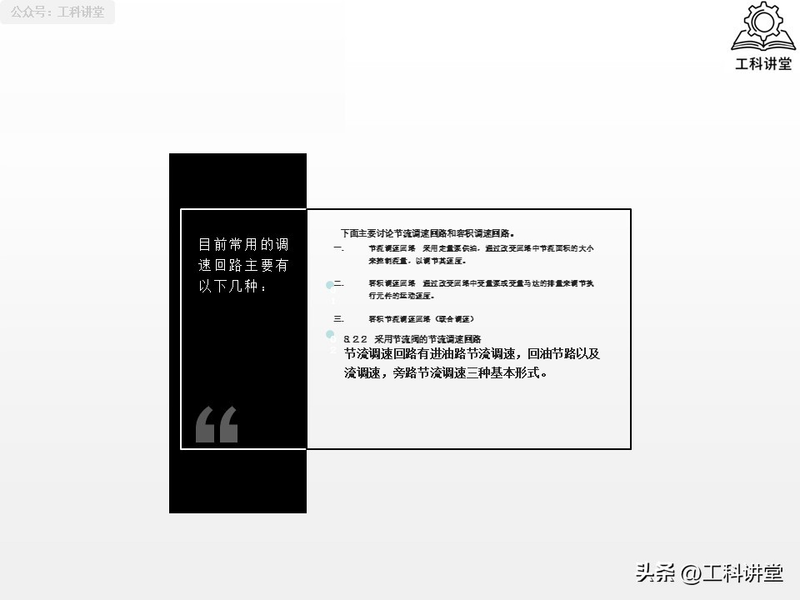

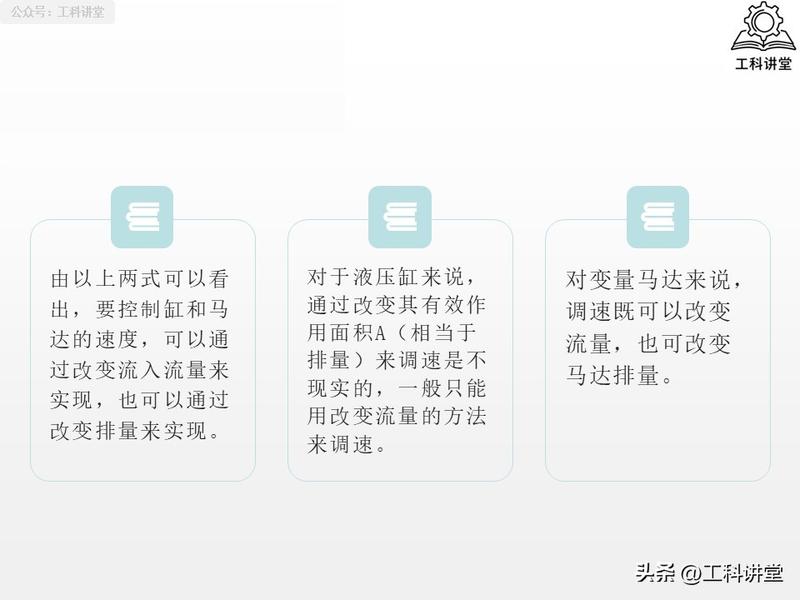

调速的核心是改变流量或排量，主要有两种形式：

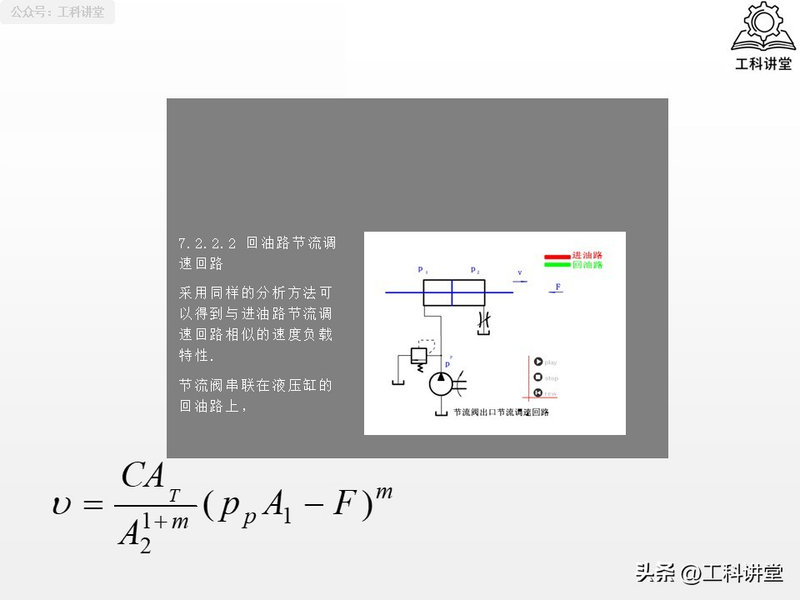

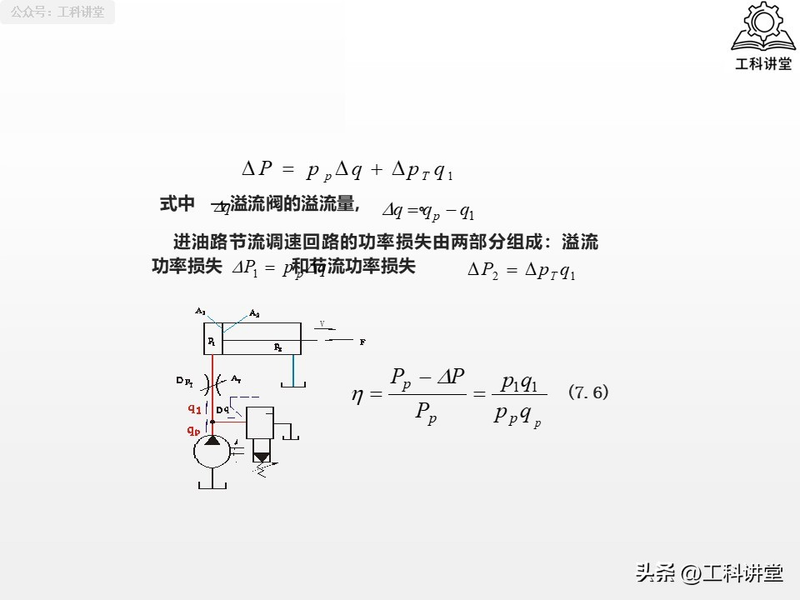

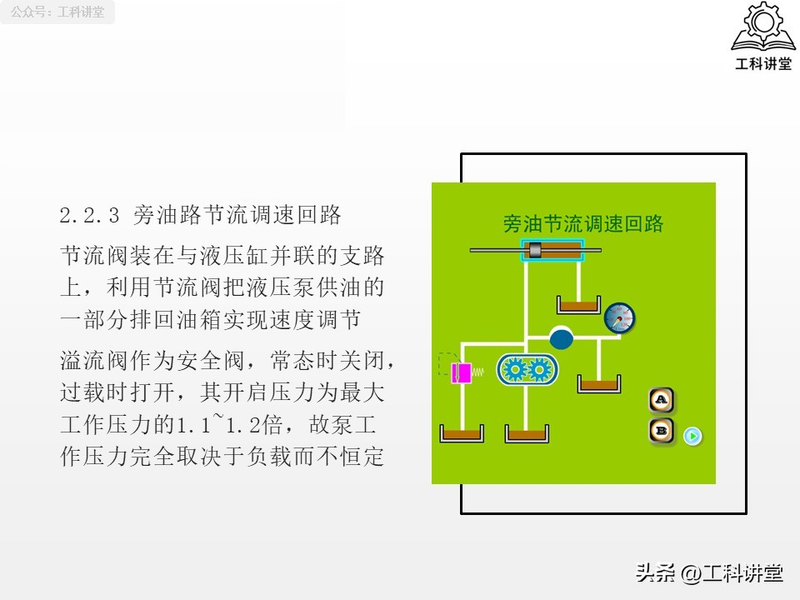

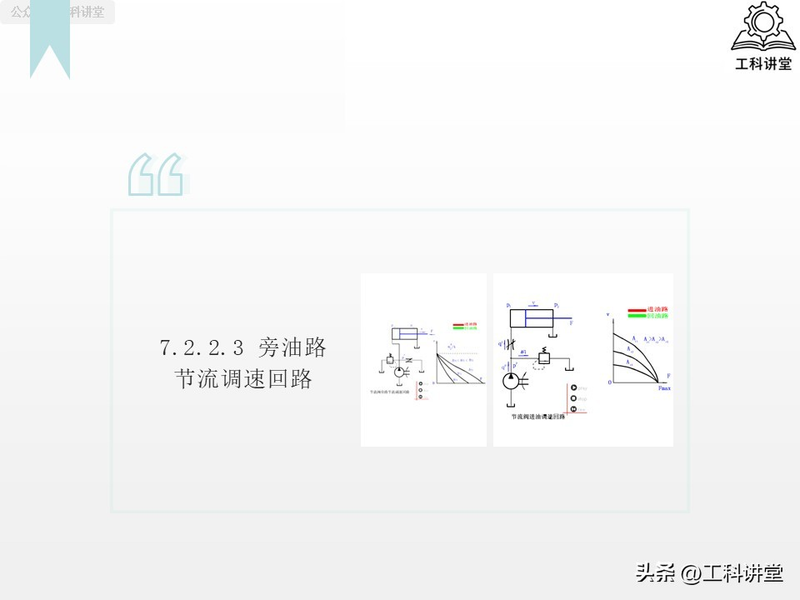

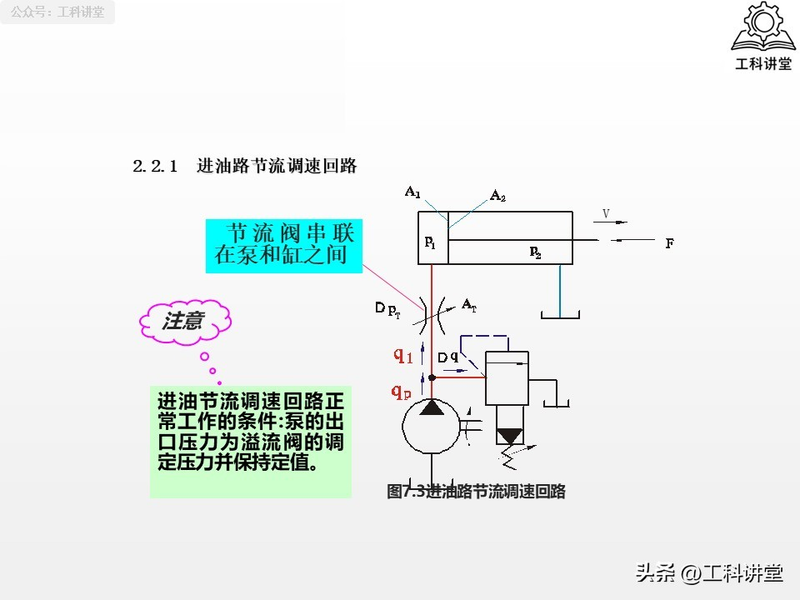

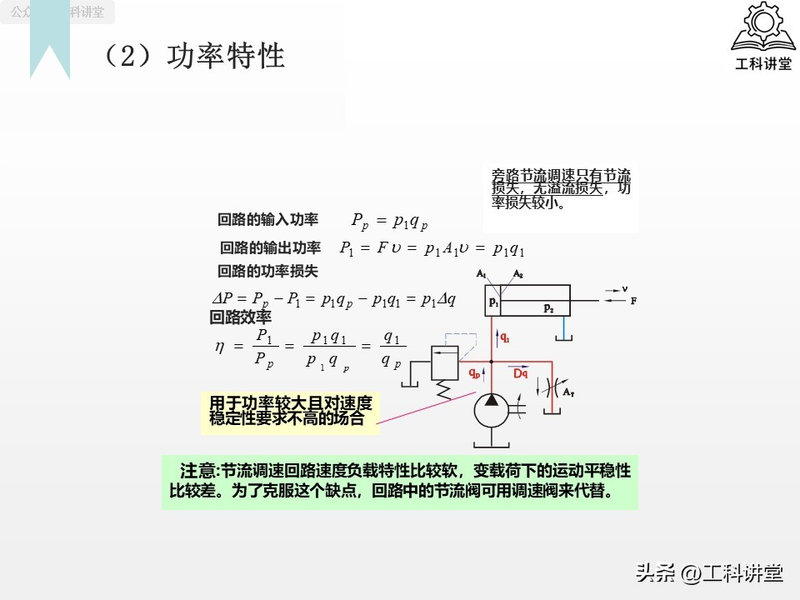

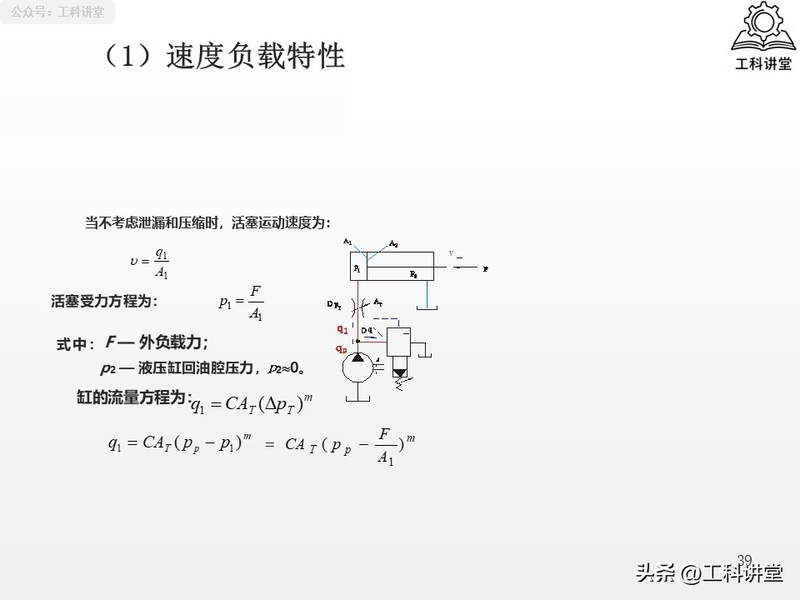

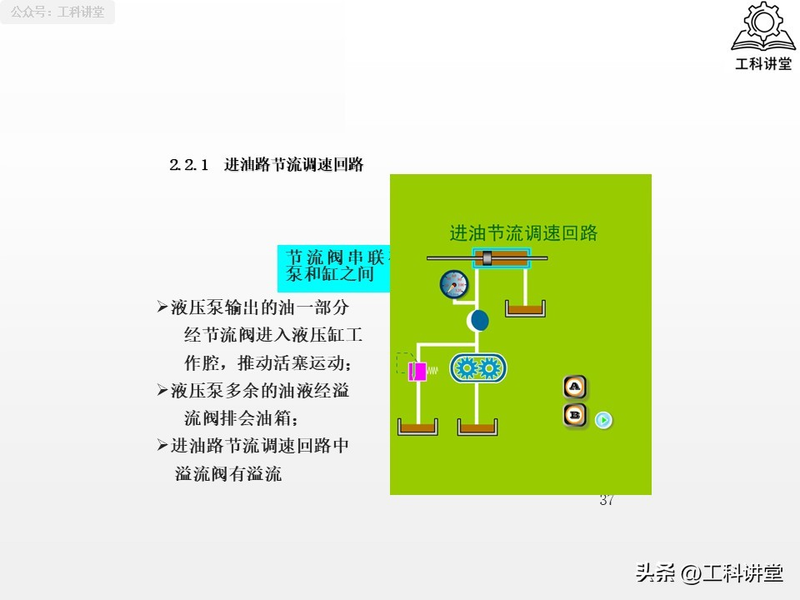

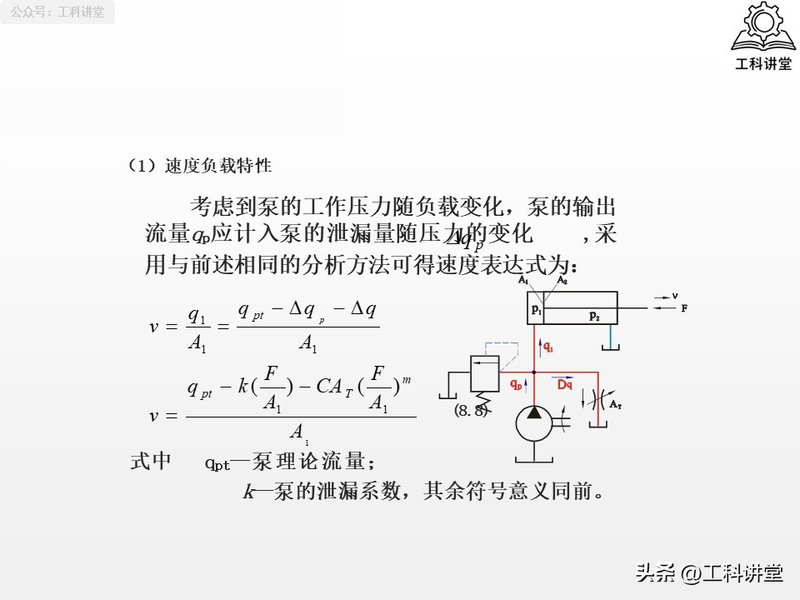

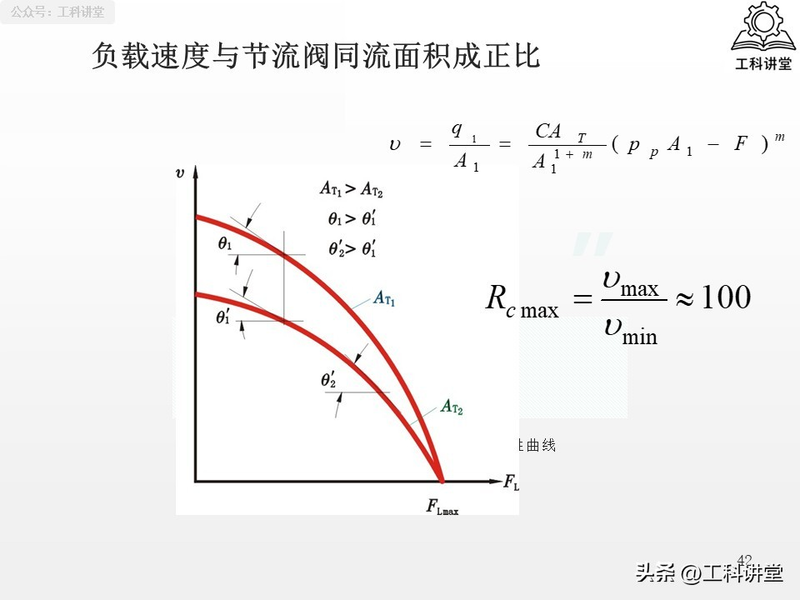

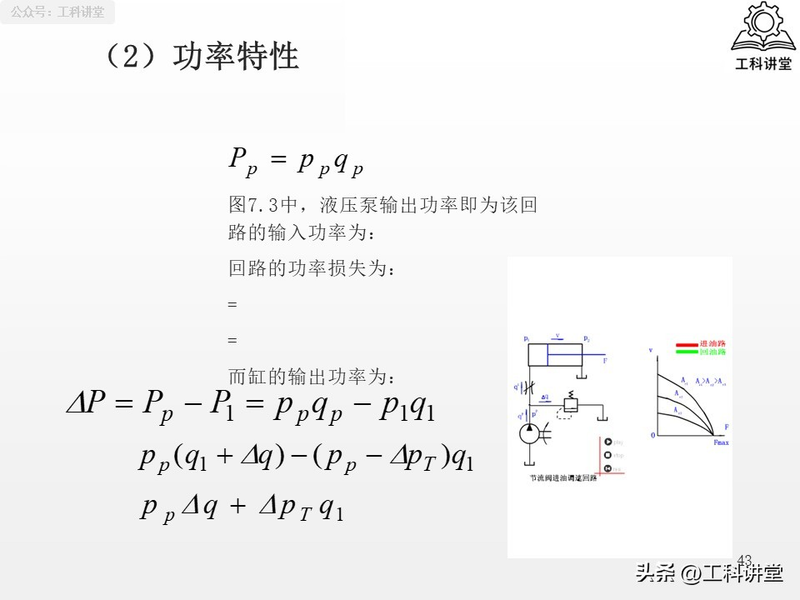

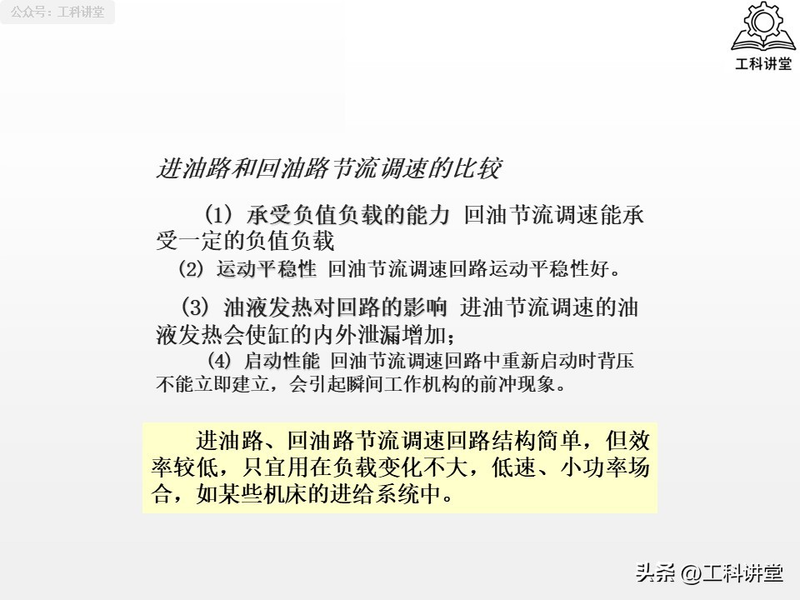

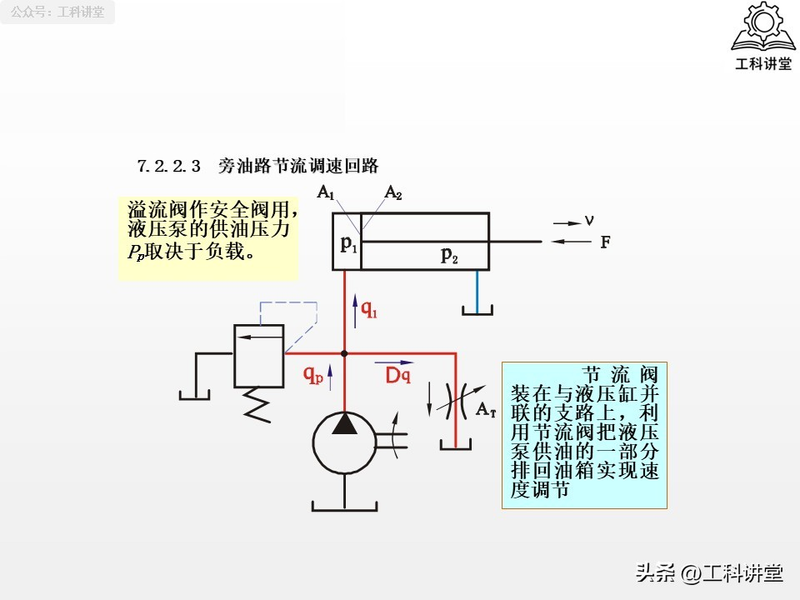

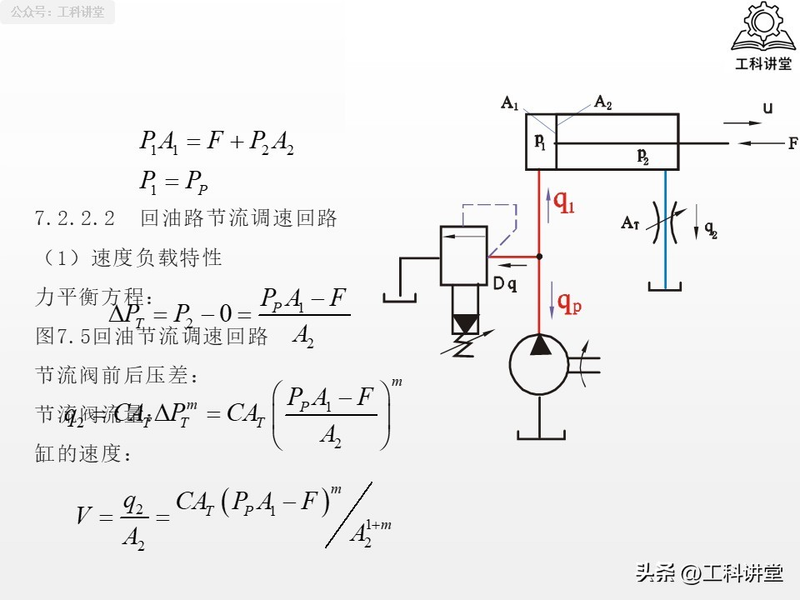

节流调速回路：通过节流阀调节流量，结构简单、成本低，但存在溢流和节流损失，效率较低，适合低速、小功率场景（如机床进给系统）；

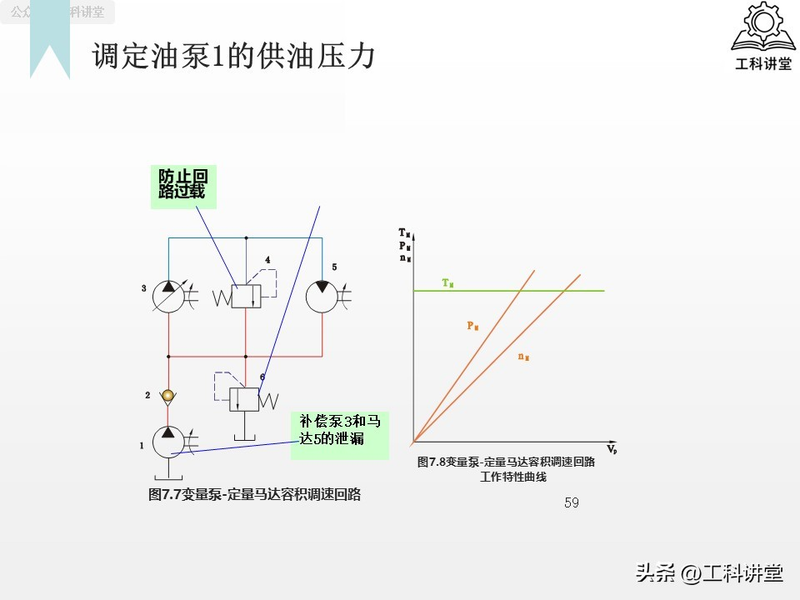

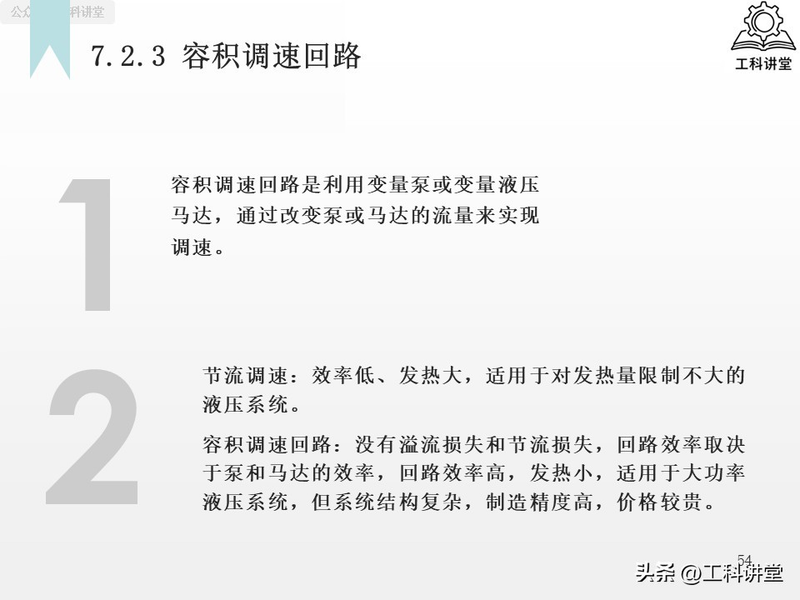

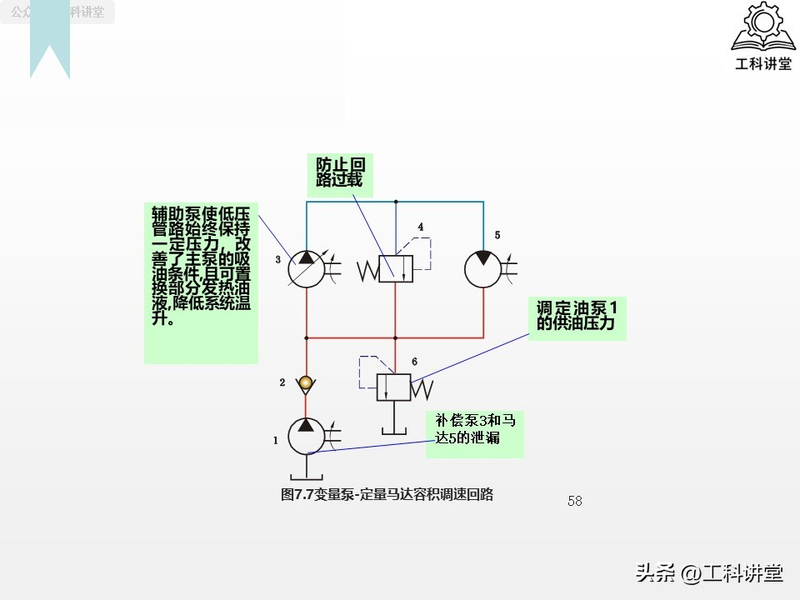

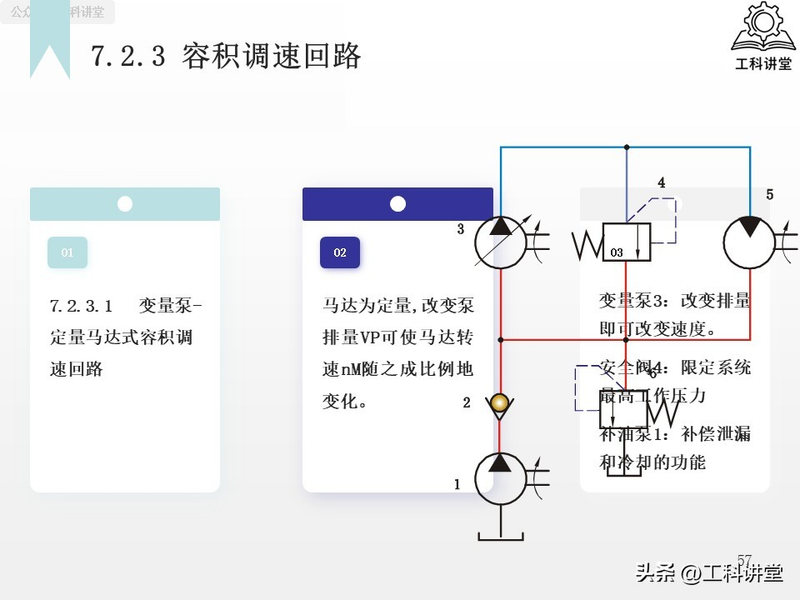

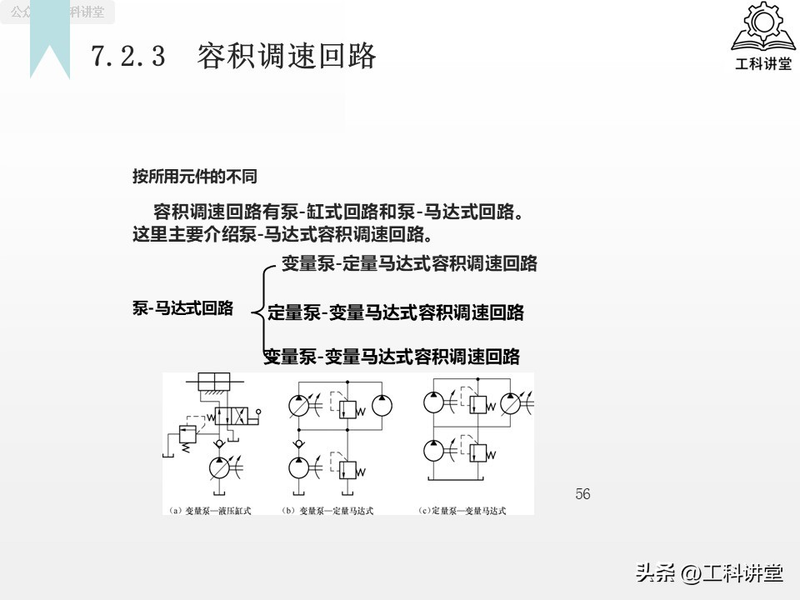

容积调速回路：通过改变变量泵或马达的排量调速，无溢流损失，效率高、发热小，适合大功率设备（如矿山机械）。
2. 快速运动回路
为缩短机械空程时间，快速运动回路通过增加供油流量实现高速运动，常见形式包括液压缸差动连接、双泵供油、蓄能器辅助等。其中双泵供油回路在机床中应用广泛，低压大流量泵负责快进，高压小流量泵负责工进，兼顾效率和精度。

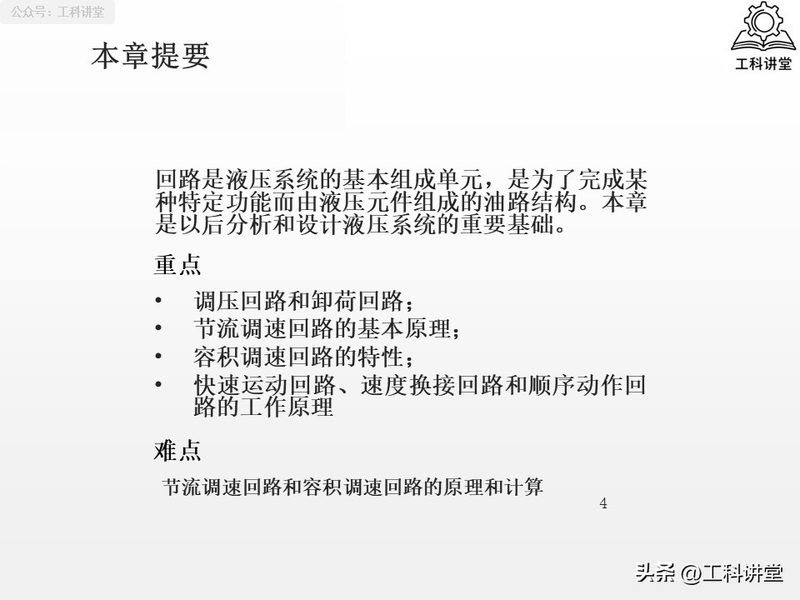

PPT讲义介绍常见的几种回路知识（文末查看PPT讲义源文档）
全文共计100页PPT讲义，因文章内容篇幅有限，仅展示前70页内容。
