低压控制电路检测维修。
1. 今天给大家分享一个干货，如果 PTC 加热器的主控板低压电路出现了问题，该如何排查呢？首先，拿到主控板后，其工作条件是低压部分和高压部分，今天只测试低压部分的线性稳压电源和开关电源部分有无问题。
2. 这时需要给低压控制端进行供电和搭铁，供 12 伏，供 12 伏后可以看到控制板上有几个地方已点亮。
- 第一个是 LED 指示灯，它点亮代表开关电源部分没问题。
- 第二个是 LED 指示灯，它可代表低压的线性电源，这一块没问题。
- 闪烁的指示灯代表主控芯片，因当前主控芯片还未完全通讯，所以目前只能判断这两个电路的好坏。
3. 为测试这两个电路，需将电路板反过来。

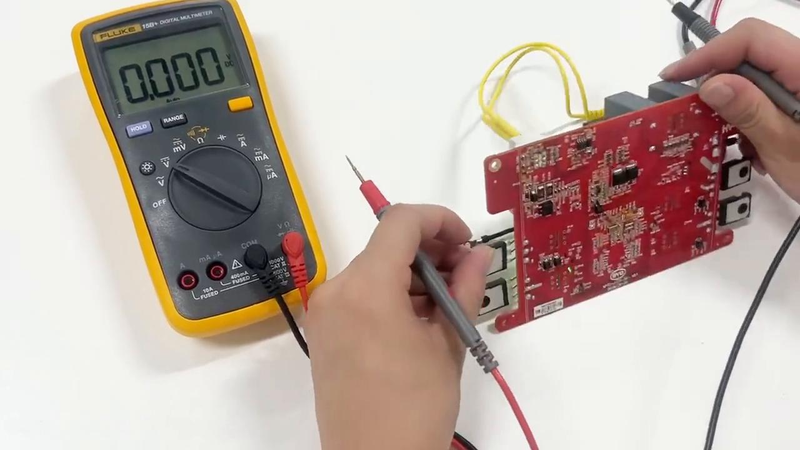

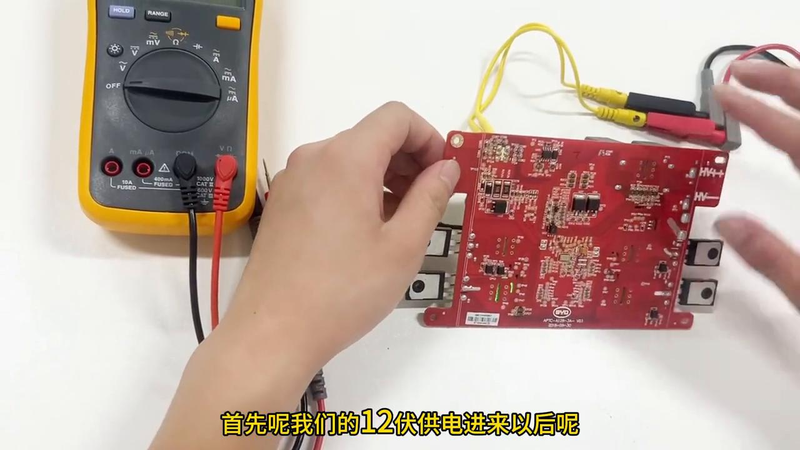

- 首先，12 伏供电进来后会到达稳压的主控芯片，测一下其输入电压，红表笔接输入端，黑表笔接地，此时可看到 12 伏输入电压，再看输出电压，输出端为 5 伏，即主控芯片作用是将输入的 12 伏电源变成线性电源元器件使用的 5 伏电压。

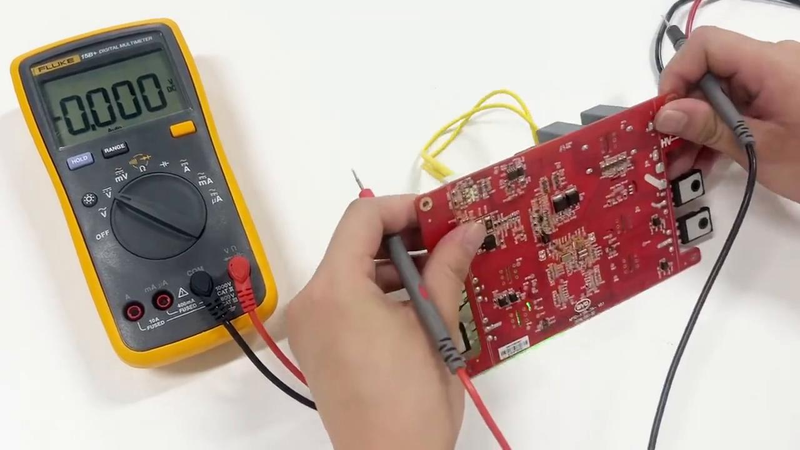

- 再看开关电源部分，开关电源在这里用了两个线芯稳压芯片，逐个测量。
→首先，低压输入端一般正常情况下是 18 伏，为何是 18 伏？是因为这里有个变压器，将电压拉高了。
→先测输入端，可看到有 18 伏左右输入电源，再测输出，其输出是 15 伏，这是一级稳压。
→然后测二级稳压，二级稳压的输入端即一级稳压的输出端也是 15 伏，这是输入 15 伏，再看输出，其输出也是 5 伏。这个方法基本可判断低压这区域的整个低压电路没问题，这个东西可判断低压部分。
4. 如果高压部分出现问题该怎么办？有知道的评论，有知道的小伙伴请在评论区给我留言，请点赞关注评论。
