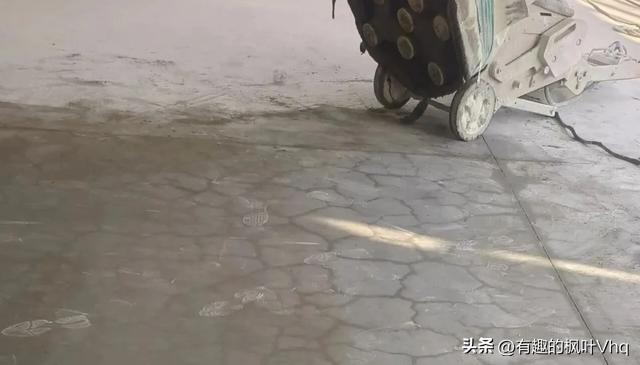

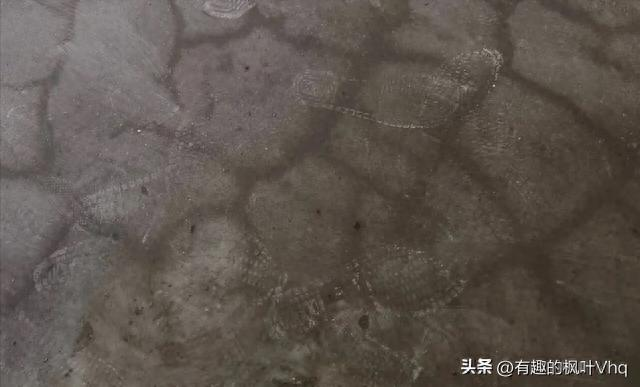

谁都不希望混凝土地面变成“蛛网”，看着满铺细裂纹，心里都焦虑。
其实，绝大部分的表面龟裂只是“面子问题”，影响美观，不会动摇结构安全。
但是，如果不懂预防措施，裂纹可能逐渐蔓延，甚至引发更严重的结构裂缝。
最新研究表明，只要在施工和养护环节多下一点心思，这些“皮毛”都能迎刃而解。
这些裂纹，按混凝土硬化的三个阶段区分，有不同的成因和预防策略。
从整体看，核心在于控制收缩、温度变化和外部环境，尤其要掌握“哪里容易出问题，怎么堵”。
比如，早期裂纹多是塑性阶段形成的。
那时候，内部水分迅速蒸发，毛细孔产生负压，导致微裂纹出现。
为此，2025到2026年的最新技术强调用传感器监测毛细负压，将其控制在2.0千帕以下，确保极端环境（像大风、干燥温度超40℃）时仍不会裂。
更神奇的是，一种自组装单分子膜技术，可以抑制水分蒸发75%以上，一千万平方米的高铁面层，没有出现塑性裂纹，还真靠这些“黑科技”。
进入硬化早期，水化热引起的温差应力和自收缩带来一波“裂缝攻势”。
这里，调控水化热至关重要。
最新的外加剂，加入多羟基功能基团，可减少50%的水化放热，降低温升5到10℃，还能提升膨胀能力50到120微应变，防止裂缝冒头。
配合全过程补偿收缩，裂缝风险系数降到0.7以下，不少轨道交通和桥梁工程都用上了这套技术，基本实现了“无可见裂缝”的目标。
到了硬化后期，最大的“战场”变成了干燥收缩和环境作用引起的龟裂。
这类裂缝并非结构性破坏，但影响外观，甚至影响使用寿命。
这里，施工环节要用更聪明的材料。
比如，微疏水改性聚醚型减缩剂，掺量只要0.4%，就能让28天的干缩率降低20%以上，而且不损失强度。
很多核电厂和沉管隧道就用这个技术，干缩裂缝明显少了。
更别提纤维增强的微合成纤维，现在工业地坪用得特别多。
掺入微聚丙烯纤维后，可以大大增强早期拉伸强度，减少因高温、低湿引起的快速失水裂缝。
一秒也不想让裂缝“冒出来”。
总结一下，地面非结构龟裂，主要由收缩和温差引发，受环境和施工方式影响很大。
防范的关键是：严格控制用料比例，合理振捣，科学养护，不让裂缝有滋生的空间。
具体措施包括：采用新型蒸发抑制膜，实时监测毛细负压；用水化热调控剂，降低温度应力；合理用减缩剂和纤维，加固基层和面层。
更重要的是，保持地基压实均匀，减少沉降裂缝。
当然，如果不从源头考虑，比如没有合理设计地基、施工不密实，也会出现贯穿性裂缝。
这才是真正威胁结构安全的裂缝。
可惜的是，研究发现，只在表面“治标”，裂缝仍会反弹；所以，真正的解决方案是从设计、施工到养护的每一道环节都做到极致。
未来，随着技术升级，这些裂缝问题会越来越少。
我们只要做到材料跟环境“和谐共处”，用点心、用点心，混凝土地面非结构性裂缝就不再是难题。
真正的“面子工程”，其实就是在细节上做足功夫。
