电位器旋钮功能及使用工作原理
电位器旋钮功能及使用工作原理
电位器是可调整的电子元件。它由一个电阻体和一个可以旋转或滑
动进行系统重要组成。当在电阻器的两个固定冲击之间施加电压时，
电阻器上的触点的位置通过旋转或滑动系统转变，在活动触点和固定
触点之间，一个与电阻体全都的位置可以得到动触点的位置。
电位器旋钮多用作分压器，也就是通过电位器是一个电路四端网络
元件。
电位器基本上是滑动变阻器。有几种风格。它们通常用于扬声器音
量开关和激光头功率调整。
电位器是可调整的电子元件。它由一个电阻体和一个可以旋转或滑
动进行系统重要组成。当在电阻器的两个固定冲击之间施加电压时，
电阻器上的触点的位置通过旋转或滑动系统转变，在活动触点和固定
触点之间，一个与电阻体全都的位置可以得到动触点的位置。电压有
肯定的关系。
电位器多用作分压器，也就是通过电位器是一个电路四端网络元件。

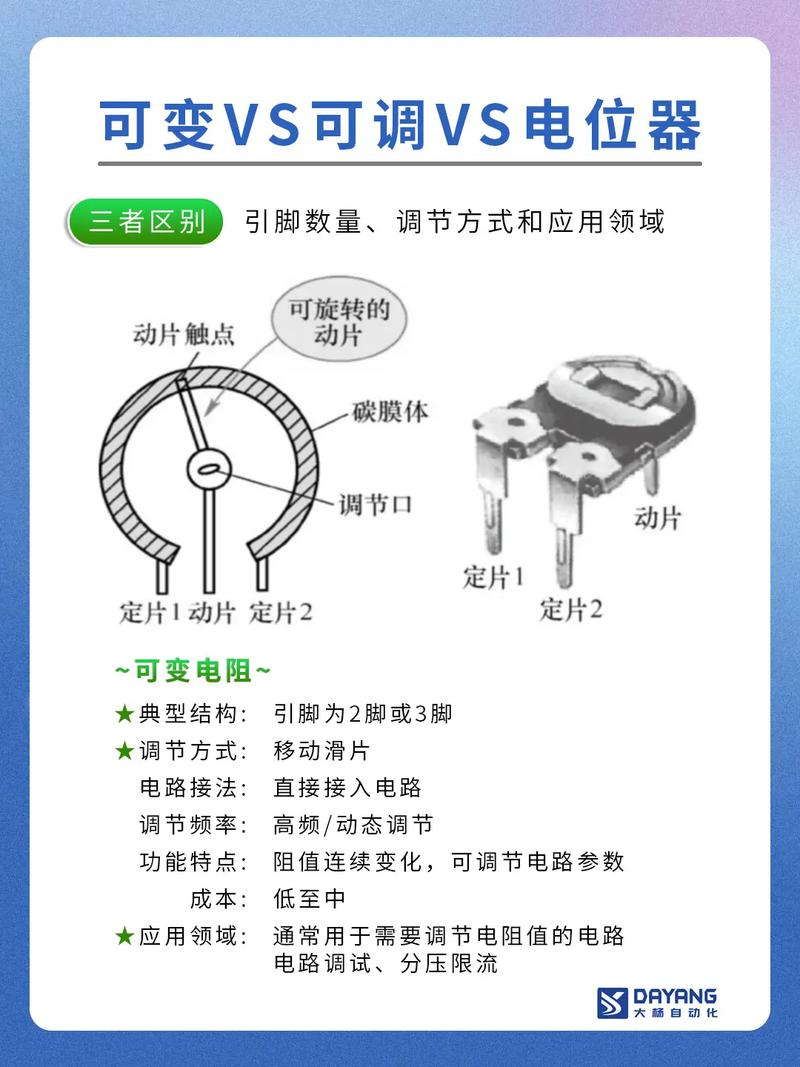

电位器结构特点
电位器的电阻体有两个固定端。通过手动调整旋转轴或滑动手柄，
转变电阻器上可动触点的位置，转变可动触点与任意固定端之间的电
阻值，从而转变电压和电流。
—2—
电位器命名和标注
1、电位器的命名进行规章与电阻器的命名一个规章具有相同，只
是以同学字母W开头。
2、电位器的标注方式：电位器一般采纳直接标注方式。电位计外
壳应标有字母和数字，表示其型号、标称功率、电阻值以及电阻值与
转角的关系。例如：WT-Ⅱ-1-1k-X电位器可以表示为单碳膜电位器Ⅱ
型，功率为1W，阻值为1kΩ，曲线为线性。

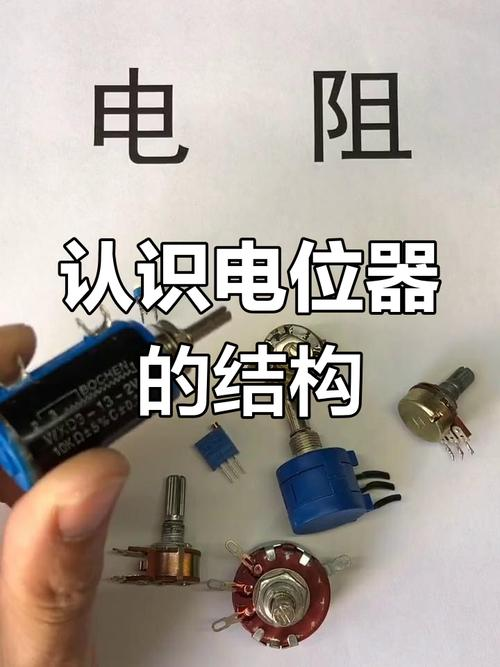

电位器旋钮分类及型号
一、按电阻体材质分类：
1.绕线电位器:电阻体由电阻丝绕在涂有绝缘材料的金属或非金属
板上制成。
可分为生产通用型、精密型、大功率型、预调试线绕电位器——型
号为WX；
2.无线绕电位器：可分为固体电位器和薄膜电位器。
固体通过电位器：可分为①有机化学合成-WS，②无机材料合成
-WN，③导电部分塑料-WD；
膜电位器:可分为1个碳膜电位器-WT，2个金属膜电位器-WJ。
二、按调整作用方式进行分类：①旋转式、②推拉式、③直滑式电
位器；
三、按电阻值变化规律分类：①线性型，②指数型，③对数型；
四、按结构特点分类：单圈、多圈、单接、双接、多接、分接式、
带开关、锁定式、非锁定式、贴片电位器；
—3—
五、依据数据驱动进展方式进行不同：①手动调整电位器，②电动
调整电位器。
六、其它分类方法:一般分类法1种，磁性分类法2种，光敏分类
法3种，电子分类法4种，步进电位器分类法5种。
