小石坝最近制作钣金课件，准备了不少钣金资料，今天就分享给大家一个比较经典的图文教程，希望大家从中学有所获。
如何利用螺旋线来生成放样折弯的钣金，而且展开无误？

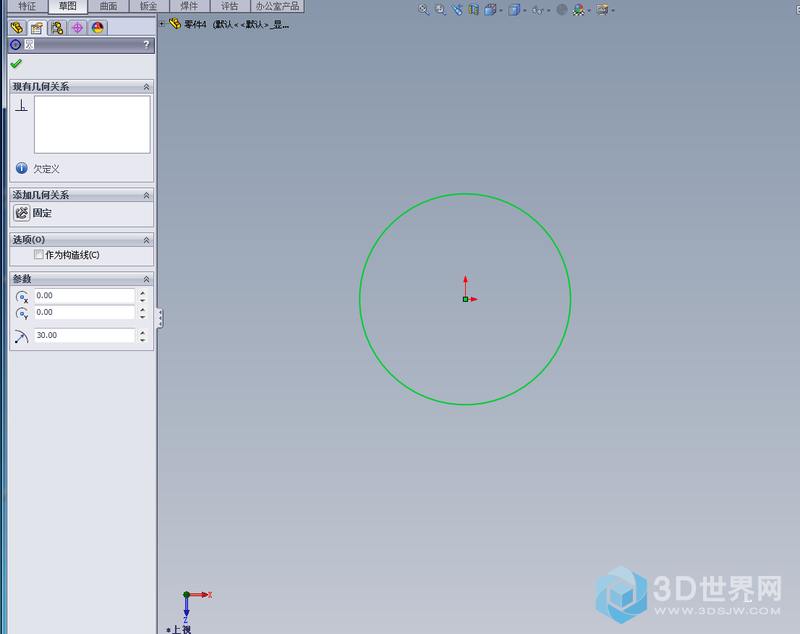

1. 打开或新建一个SW零件文件，新建“草绘”→选择上视基准面（任意基准面也可）→画圆形后点“确定”。

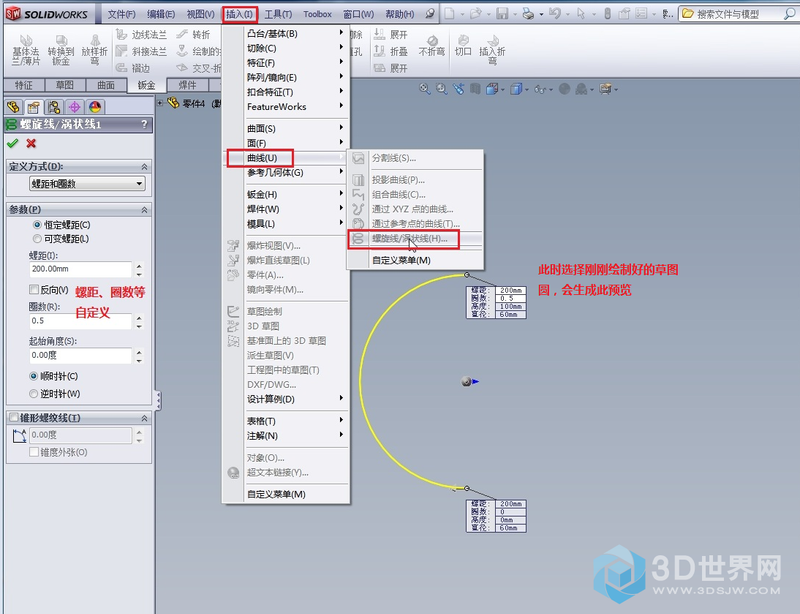

2. 内螺旋线的绘制
然后点击“确定”，内螺旋线已经绘制完成。

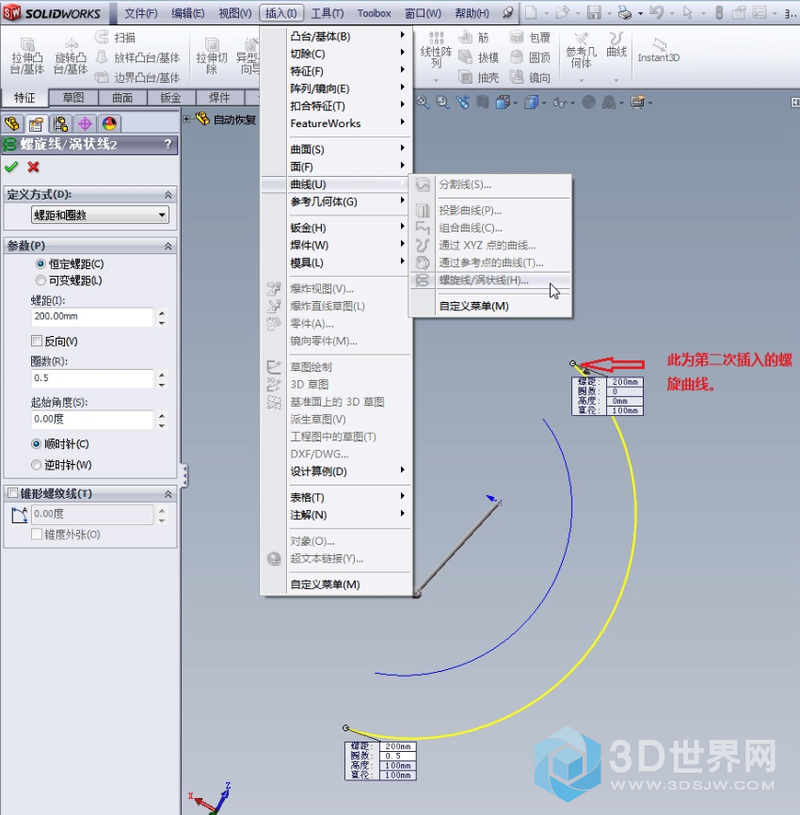

3. 步骤同上，绘制外螺旋线
“草绘”→“圆形”→“插入”→“曲线”→“螺旋曲线”→ 选择草绘圆 →“确定”。

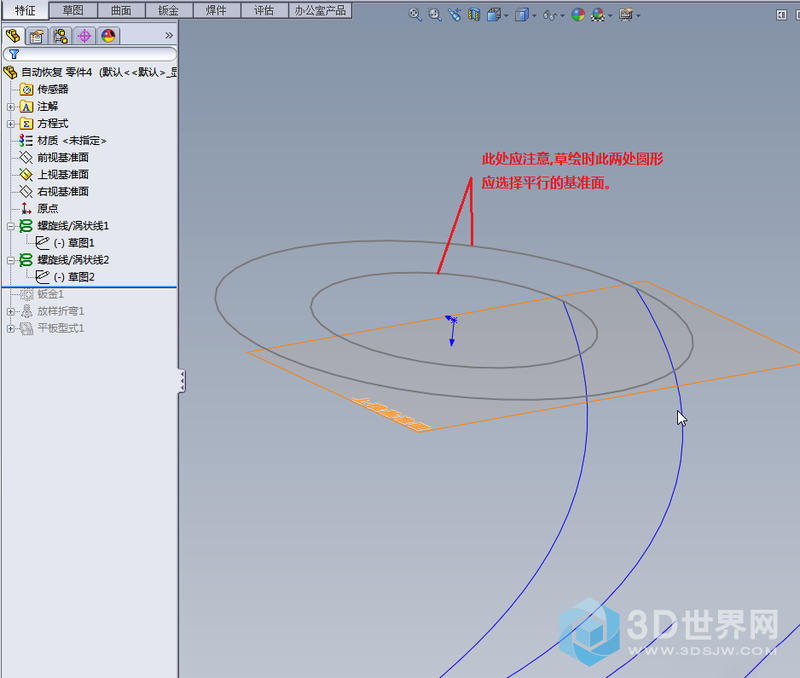

此时，内外螺旋线已经绘制完成。
4. 将内外螺旋线转换成3D草图

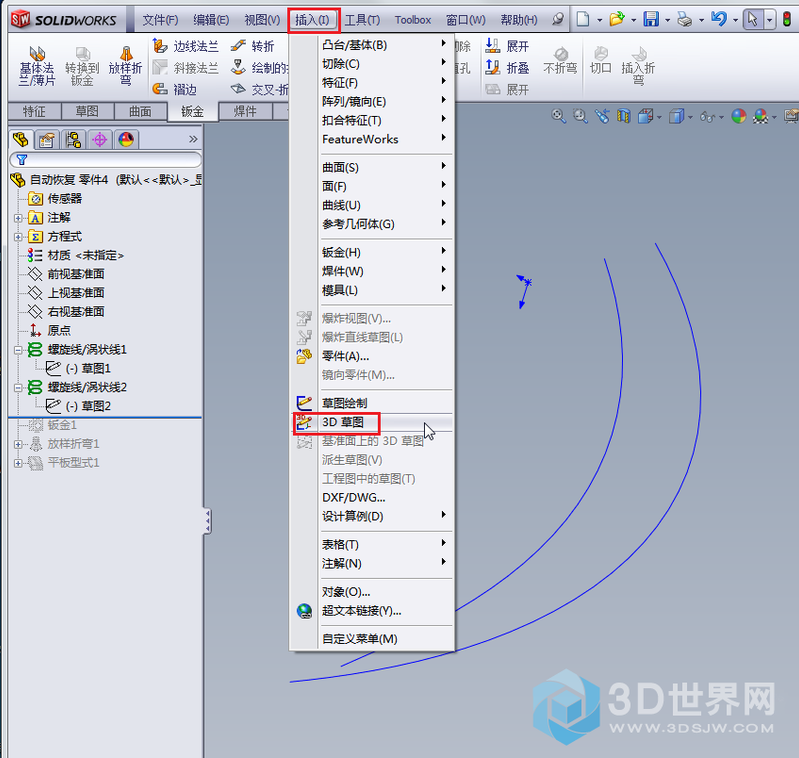

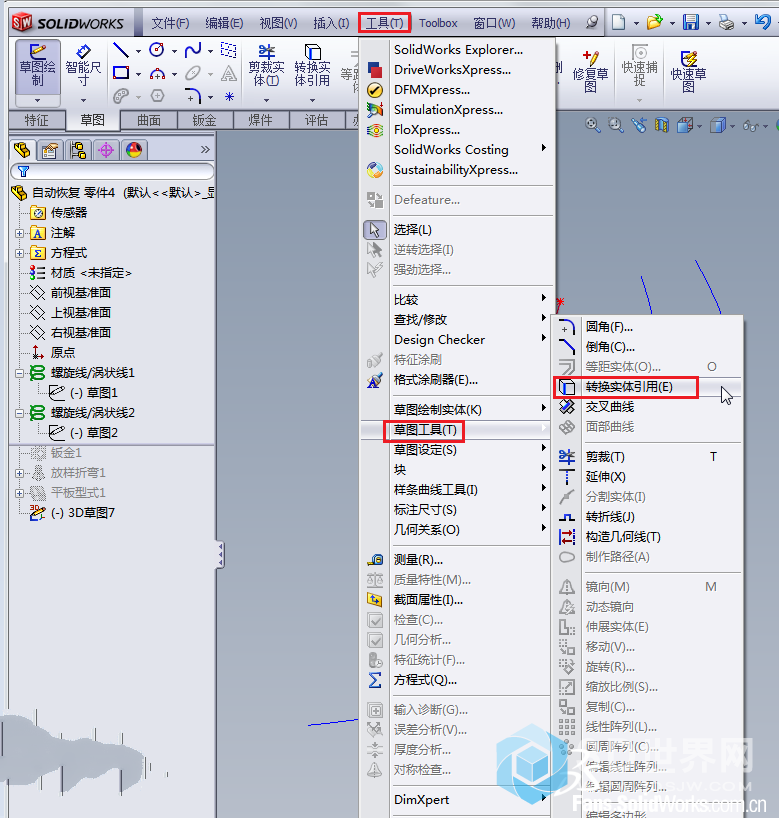

依次点击:“插入”→“3D草图”→“选中螺旋线”（此时不能点确定）→“工具”→“草图工具”→“转换实体引用”→“确定”。
注：此内外螺旋线的3D草图必须分开，不能绘制在一个草图内。

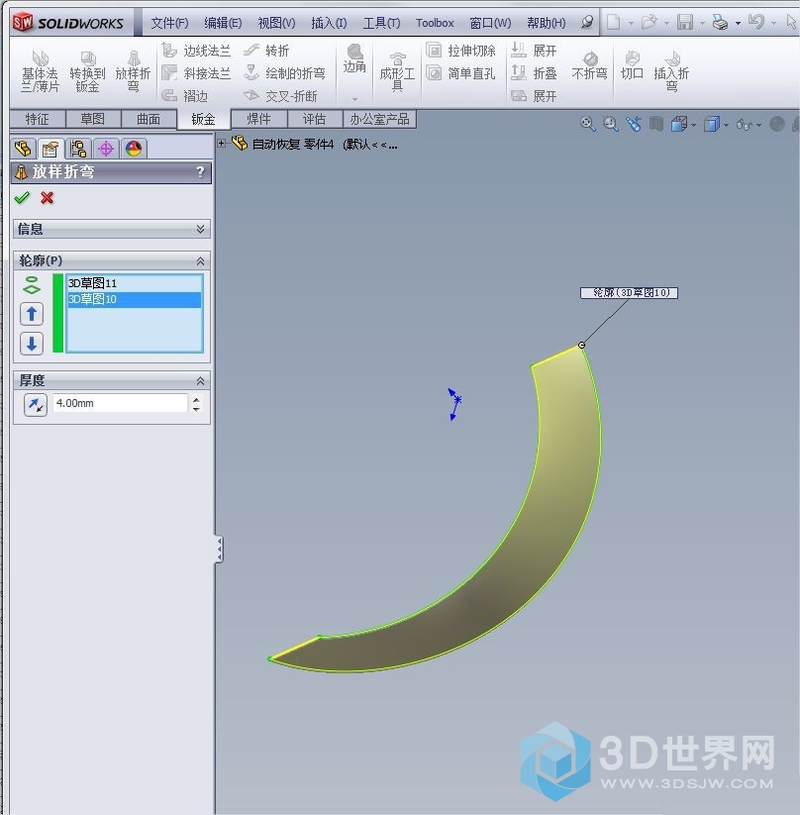

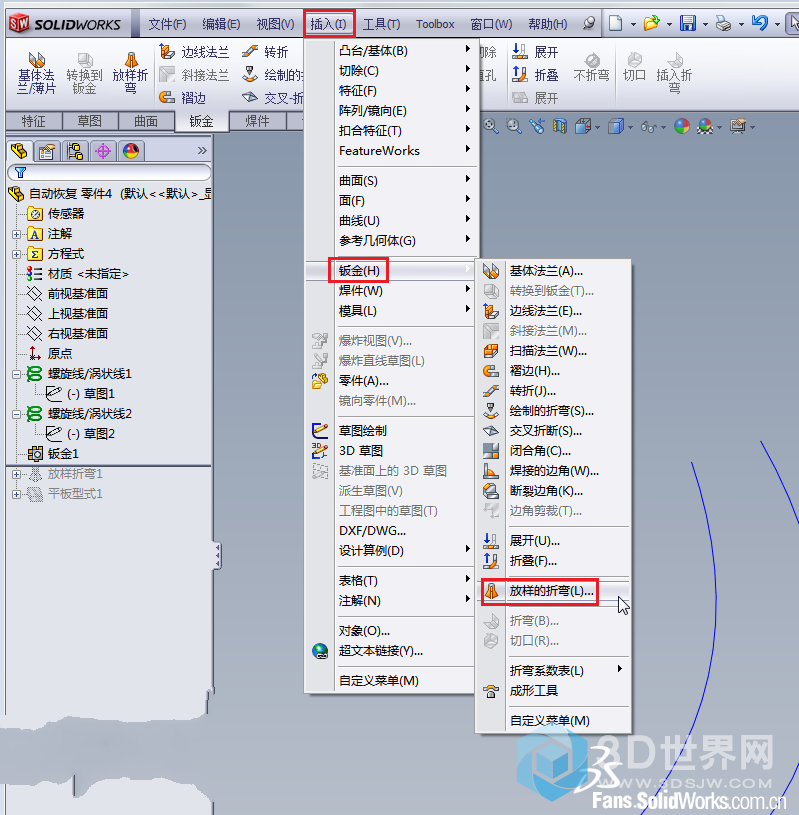

依次点击:“插入”→“钣金”→“放样的折弯”→点选3D草图1和3D草图2→出现叶片预览→选择厚度→“确定”。
放样折弯的钣金创建已经完成。
6. 三维叶片展开

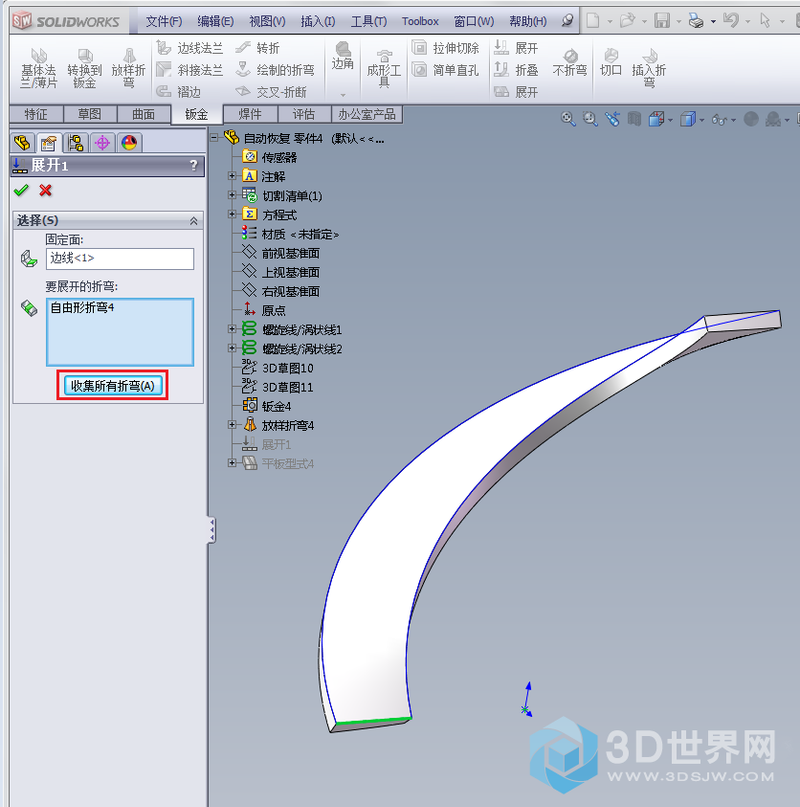

依次点击：“插入”→“钣金”→“展开”，打开菜单后选择 “固定面”选一个边线→“要展开的折弯”点选“收集所有折弯” →“确定”。

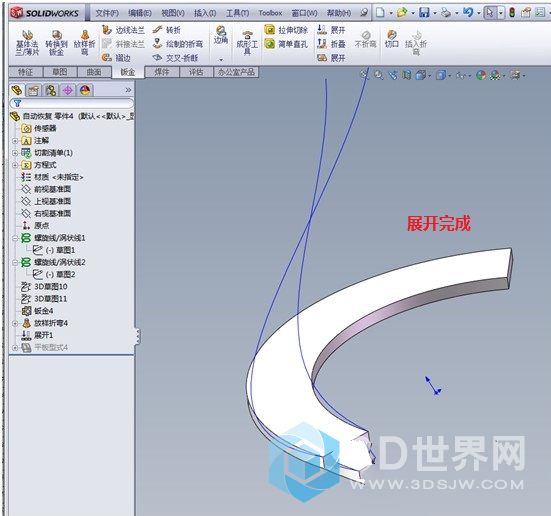

至此，螺旋的三维叶片已经全部创建完成
