一、“位”与“通”的概念
两位三通电磁阀由电磁线圈和阀芯组成，是包含三个孔的阀体。当其线圈得电或失电时，阀芯移动使气流通过阀体或阻断，以达到改变气源流动方向的目的。
“位”指的是电磁线圈在得电情况下产生的电磁力驱动阀芯移动处于不同位置，则通路不同。阀芯工作位置有几个则称之为几位电磁阀。
“通”指的是电磁阀阀体上接口数目，也就是其通路数，有几个通道口称之为几通电磁阀。
二、工作原理
在启动回路中，电磁阀控制换向阀的作用是控制气流通道的通、断货改变压缩空气的流动方向，主要是利用电磁线圈产生的电磁力的作用，推动阀芯切换，实现气流的换向。
按电磁控制部分对换向阀的推动方式不同，可以分为直动式电磁阀和先导式电磁阀。
电磁阀按照电源分为单电控和双电控，电压分为220V、110V、24V；还可分为防爆和不防爆。
电磁阀气路的接口尺寸分为1/4寸，1/2寸、3/8寸等。
2.1 电磁阀功能
在电气控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。
电磁阀是在气动回路中控制气路通道的通断或改变压缩空气的流动方向。
电磁阀只是气动调节阀的一个附件，是控制气动阀门的气源气路的。
电磁阀也常用于开关阀，通过电压信号控制气源气路的通断，以控制阀门的开关。
电磁阀具有比定位器更大的流通口径，有时可以用于需要快速开启及快速关闭的阀门。
单电控电磁阀具有失电常闭或常开位置，可以用于断气保护功能。
2.2 直动式电磁阀工作原理

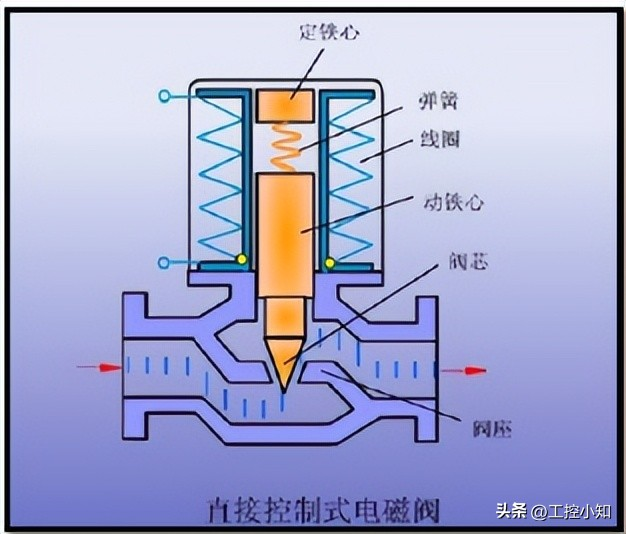

利用电磁力推动阀芯换向，线圈得电时，阀门打开流体通过，线圈失电时，阀门关闭，流体不能通过。
2.3 先导式电磁阀工作原理
先导式电磁阀是在电磁力的作用下先打开先导阀，使气体进入电磁阀阀芯气室，利用气压来推动电磁阀阀芯，实现气路之间的通断。
2.4 单电控直动式二位三通电磁阀

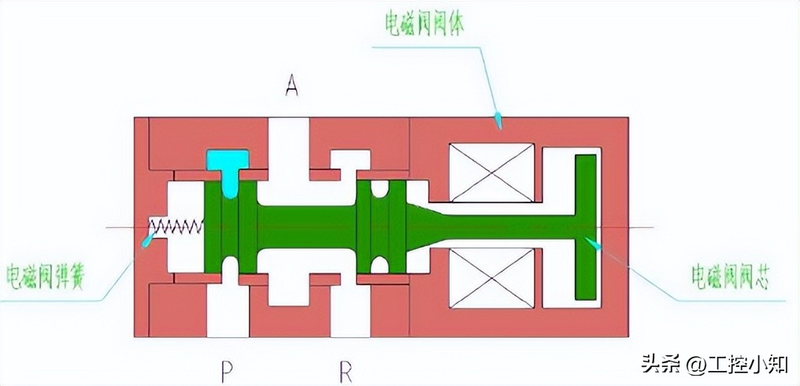

电磁阀阀芯有2个位置，有3个气路接口，如下图所示，P为气源接口，A为通往气动执行器接口，R为排气口。

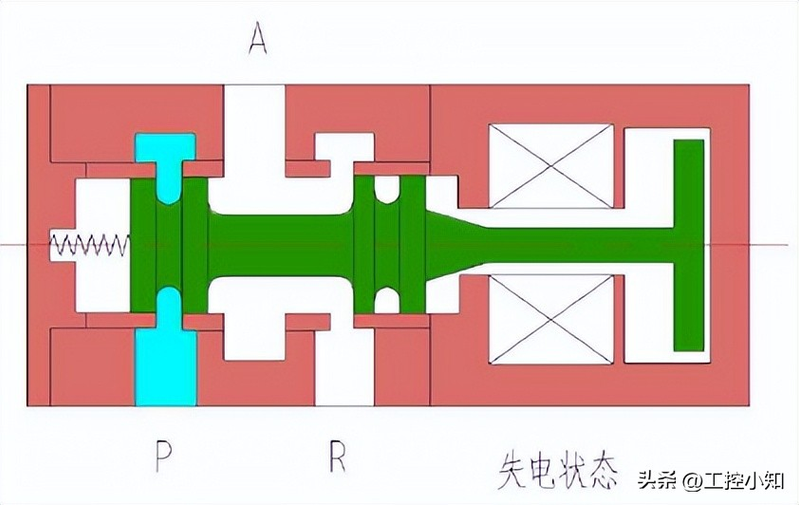

初始状态（失电）：如下图所示，此时电磁阀失电，阀芯在右侧，A口与R口相通，气缸是排气状态，P口是封闭的。

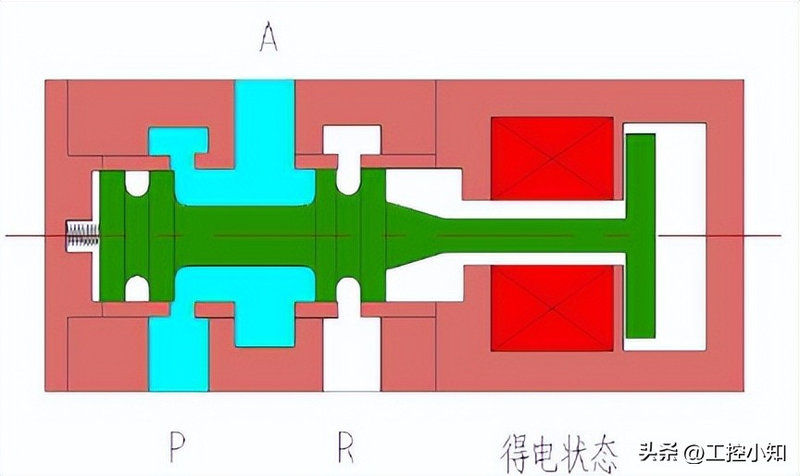

工作状态（得电）：如下图所示，此时电磁阀得电，阀芯被电磁力吸到左侧，P口与A口相通，气源由A口通往气缸，R口是封闭的。
如果失电，阀芯在弹簧的作用下回到失电的初始状态。
2.5 单电控直动式二位五通电磁阀
电磁阀阀芯有2个位置，有5个气路接口，如下图所示，P口为气源接口，A、B为通往气动执行器接口，R、S为排气口。

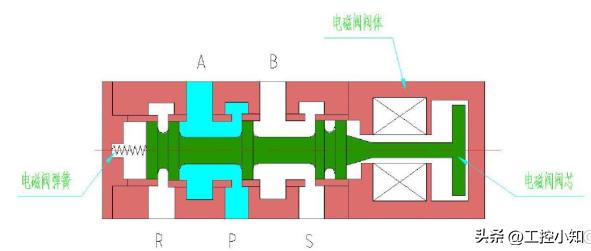

初始状态（失电）：如下图所示，此时电磁阀失电，阀芯在右侧，P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口连的气缸另一侧是排气状态，R口是封闭的。

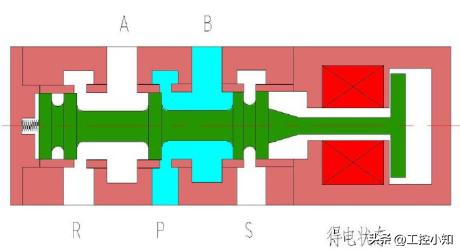

工作状态（得电）：如下图所示，此时电磁阀得电，阀芯在电磁力的作用下被吸到左侧，P口与B口相通，气源通过B口进入气缸另一侧气室，A口与R口相通，与A口相通的气缸一侧是排气状态，S口是封闭的。
如果失电，阀芯在弹簧的作用下再次回到初始状态。
2.6 双电控直动式二位五通电磁阀

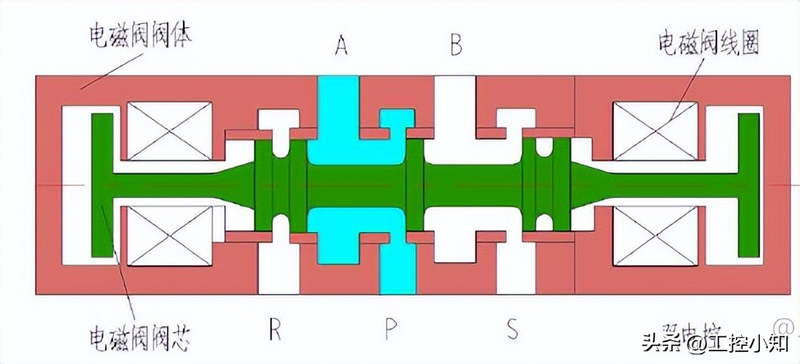

初始状态：如下图所示，此时电磁阀没有电，阀芯在左右任意一侧（此图在右侧），P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口相通的气缸一侧是排气状态，R口是封闭的。

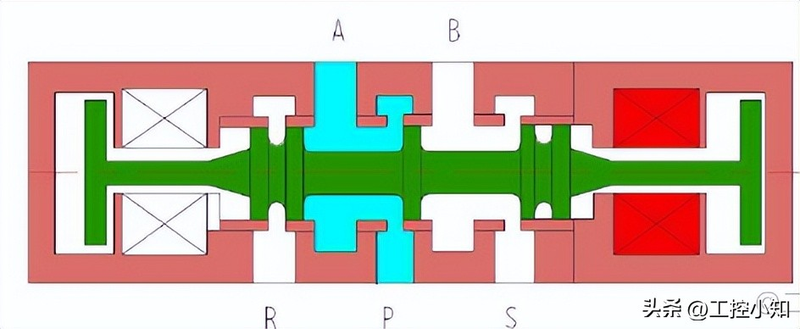

右侧得电状态：如下图所示，此时电磁阀右侧线圈得电，阀芯吸到右侧，P口与A口相通，气源通过A口进入气缸一侧气室，B口与S口相通，与B口相通的气缸一侧是排气状态，R口是封闭的。双电控电磁阀具有记忆功能，即此时右侧线圈失电，左侧线圈不得电的情况下电磁阀阀芯始终保持在右侧不动。

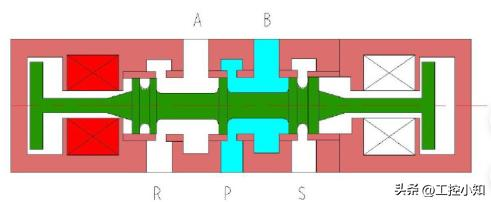

左侧得电状态：如下图所示，此时电磁阀左侧线圈得电，阀芯吸到左侧，P口与B口相通，气源通过B口进入气缸一侧气室，A口与R口相通，与A口相通的气缸一侧是排气状态，S口是封闭的。双电控电磁阀具有记忆功能，即此时左侧线圈失电，右侧线圈不得电的情况下电磁阀阀芯始终保持在左侧不动。
三、电磁阀图形符号的含义

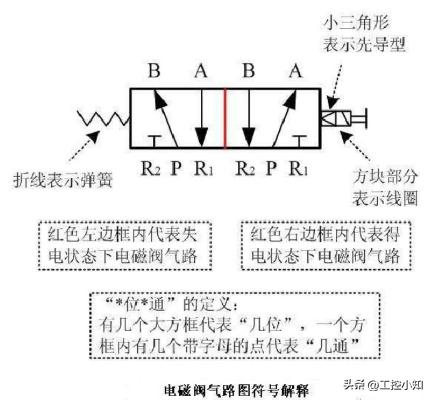

用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框表示有几“位”，如两位三通电磁阀表示有两种工作位置。
方框内的箭头表示气路处于接通状态，但箭头方向不一定表示流体的实际方向。
方框内符号的
表示该通路不通。
方框外部连接的接口数有几个，就表示几“通”。
一般，阀与系统气路连接的进气口用字母P表示；阀与气路连通回气口用R（有时用t）表示；而阀与执行元件连接的气口用a、b等表示。
电磁阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。绘制系统图时，气路一般应连接在换向阀的常态位上。
3.1 电磁阀气路符号

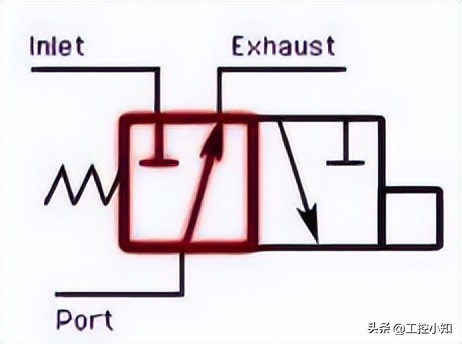

3.2 两位三通电磁阀符号
两位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B），当电磁阀得电时，P和A通，失电时P和B通。

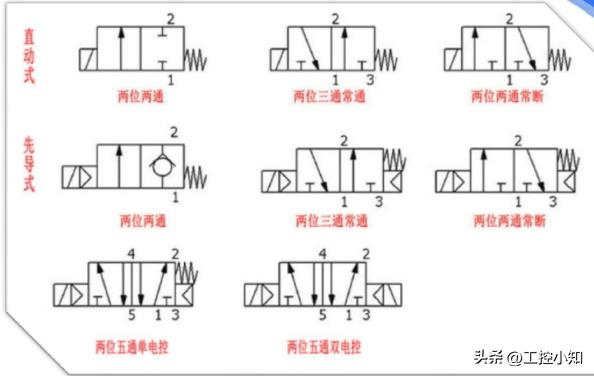

3.3 常见电磁阀符号
