液晶电视机屏驱动板(逻辑板)的工作原理与

   2026-03-10 网络整理佚名1850
核心提示:液晶电视机屏驱动板(逻辑板)的工作原理与维修技术详解第一章逻辑板的基本概念与功能定位在液晶电视机的整体架构中

液晶电视机屏驱动板(逻辑板)的工作原理与

维修技术详解

第一章

逻辑板的基本概念与功能定位

在液晶电视机的整体架构中,屏驱动板(通常称为逻辑板或

TCON

板)扮

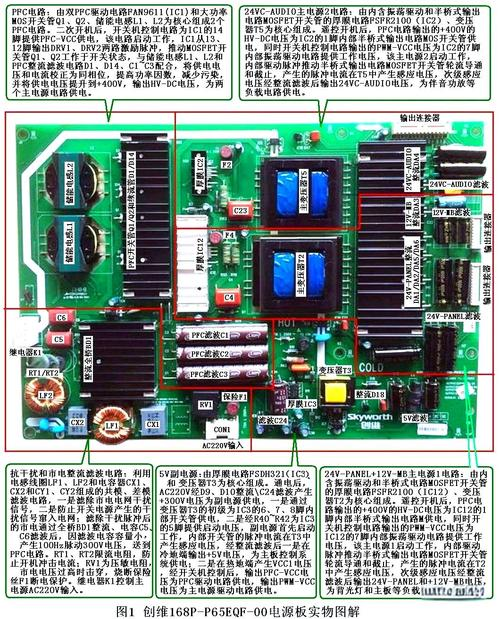

电视机工作原理与维修

演着至关重要的角色。作为连接数字信号处理板与液晶显示屏的核心桥梁,逻

辑板的主要功能是将前端数字板传输的

LVDS

(低压差分信号)图像数据转换

为液晶屏可直接识别的驱动信号。这一转换过程涉及复杂的信号处理和电压调

控机制,是确保液晶显示屏正常工作的关键环节。

从技术架构来看,逻辑板实际上是一个集成了专用软件和固件程序的智能

电视机工作原理与维修

组件。其内部包含水平与垂直移位寄存器等专用模块,这些模块通过内置的

Flash

存储器实现功能控制。值得注意的是,即便是设备制造商也无法轻易修

改这些固化程序,这体现了逻辑板在设计上的高度专业化和稳定性要求。

逻辑板在信号处理流程中主要完成三项核心任务:首先是对输入信号进行

解码和重组,这些输入信号通常包含

RGB

数据信号、时钟信号以及各类控制信

电视机工作原理与维修

号;其次是生成液晶分子偏转所需的精确控制信号;最后是产生驱动液晶屏工

作所需的多组特定电压。这些功能的协同工作,最终实现了图像在液晶屏上的

准确显示。

第二章

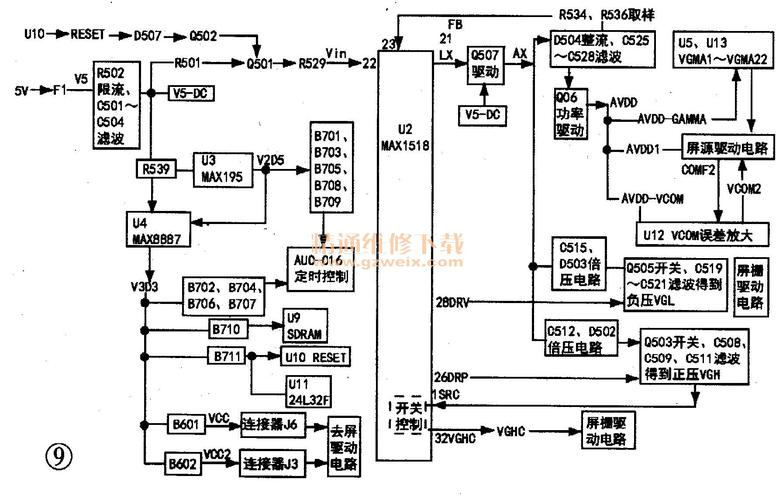

逻辑板的电路结构与供电系统

2.1

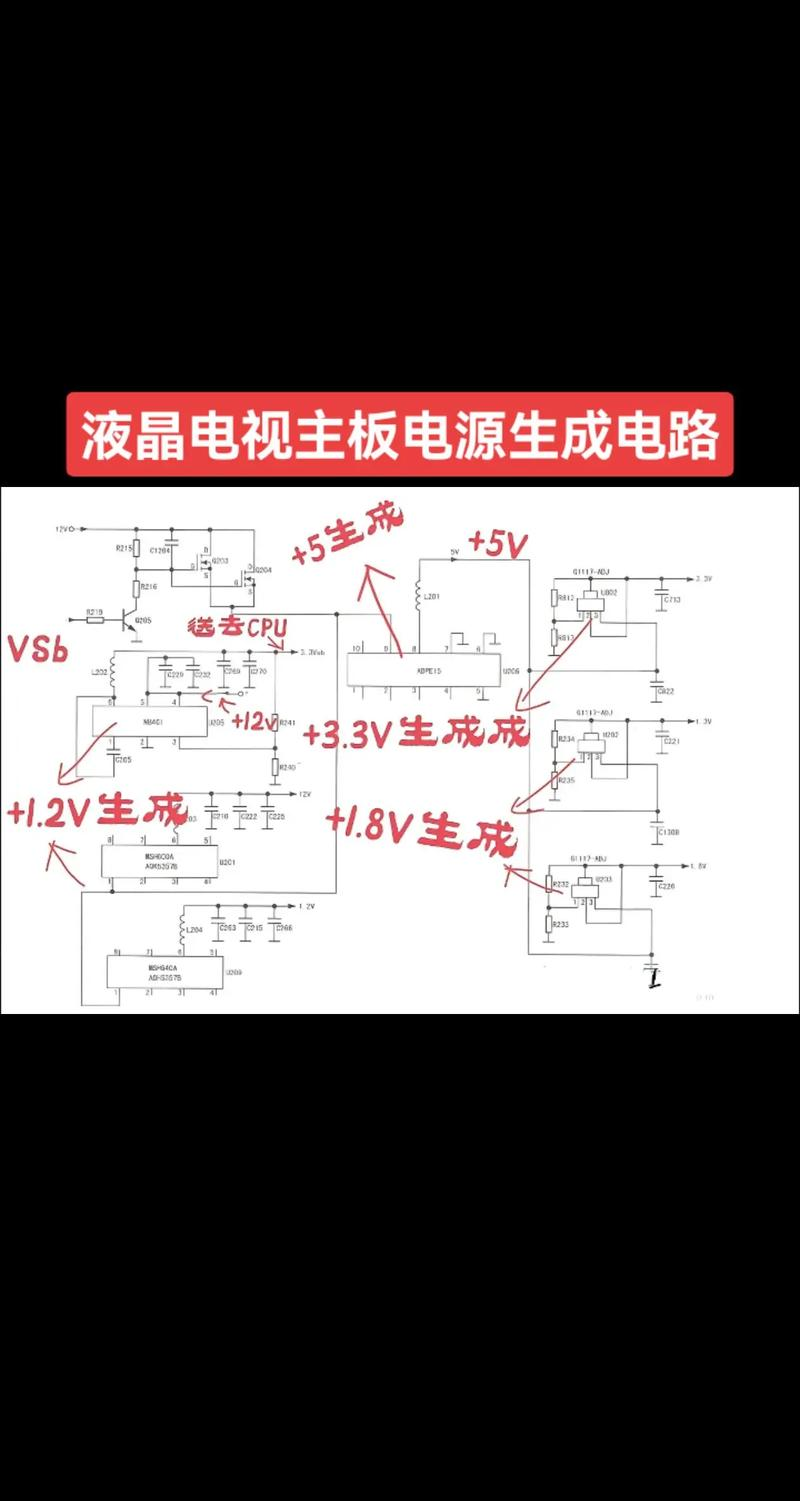

电源供应架构
