液晶电视机屏驱动板（逻辑板）的工作原理与
维修技术详解
逻辑板的基本概念与功能定位

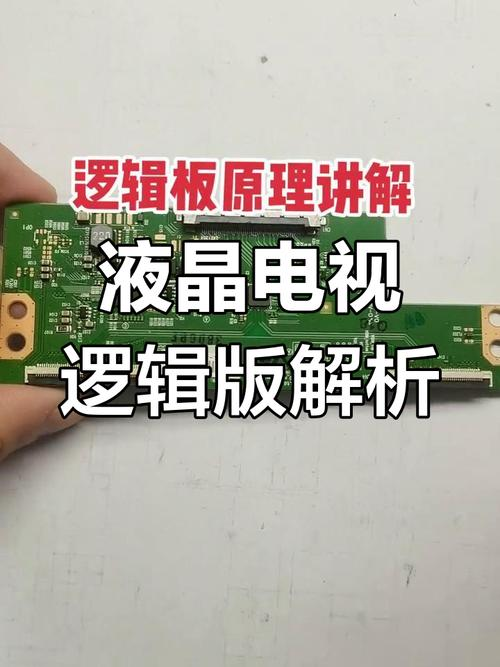

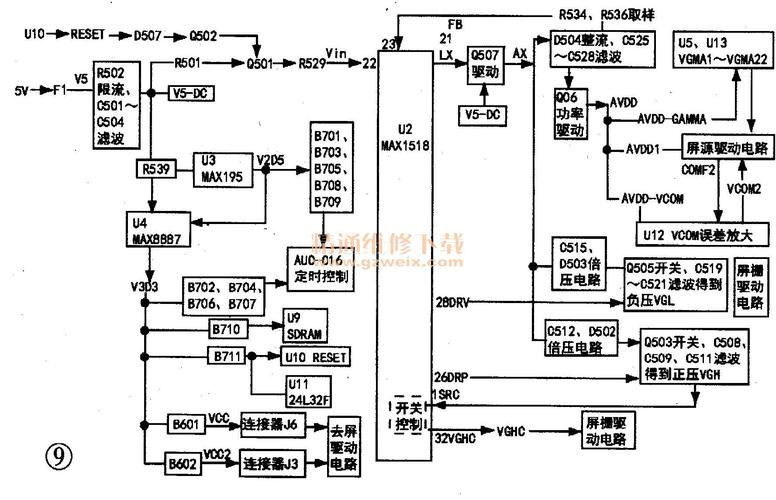

液晶电视机屏驱动板，业内通常称之为逻辑板（
TCON
板），是连接数字
信号处理主板与液晶显示面板的核心枢纽组件。作为显示系统的
神经中枢
逻辑板承担着信号转换与驱动控制的双重职能。从技术架构来看，逻辑板实质
上是一个集成了专用算法和硬件电路的嵌入式系统，其内部包含格式转换模
块、时序控制单元和电源管理系统等关键子系统。
在信号处理流程中，逻辑板接收来自数字信号处理板的
LVDS
（低压差分
信号）数据流，该数据流包含
RGB
色彩信息、同步时钟信号及显示控制指令三
大类信号。通过板载专用集成电路的处理，将这些数字信号转换为液晶面板可
识别的行列驱动信号。具体而言，逻辑板需要完成信号解调、时序重整、灰度
校正等一系列复杂处理，最终生成能够精确控制液晶分子偏转的驱动波形。
特别值得注意的是，不同厂商生产的逻辑板在信号处理算法和硬件实现上
存在显著差异。这主要源于各面板厂商对液晶材料的驱动特性有着独特的优化
方案。因此在实际维修工作中，必须充分认识到逻辑板的非通用性特征，确保
替换组件与原始面板的参数匹配。
