手机振动马达动作原理 手机振动马达使手机震动的原因

   2026-03-08 网络整理佚名1450
核心提示:本文档为Word文档,下载即可全文编辑。-1-手机振动马达动作原理手机振动马达使手机震动的原因手机振动马达是直流有刷电机的一种,用于实现手机的振动功能,当..

本文档为Word文档,下载即可全文编辑。

-1-

手机振动马达动作原理手机振动马达使手机震

动的原因

手机振动马达是直流有刷电机的一种,用于实现手机的振动功能,

当收到短信或电话时,电动机启动,带动偏心轮做高速旋转,从而产

生振动,如今的手机振动马达体积越来越小,以适应日益轻薄的手机

机身的需要。手机振动马达的动作原理

马达外部为工程塑料制成的外壳,内部除了外盒外,还有一个微小

的直流电动机,驱动偏心轮转动。此外还有一块很简洁的集成电路,

用以掌握启动和停止电动机的运转。当手机设为“振动”状态时,掌

握电路接通。马达轴上面有一个偏心轮,当马达转动的时间,偏心轮

的圆心质点不在电机的转心上,使得马达处于不断的失去平衡状态,

由于惯性作用引起震动。

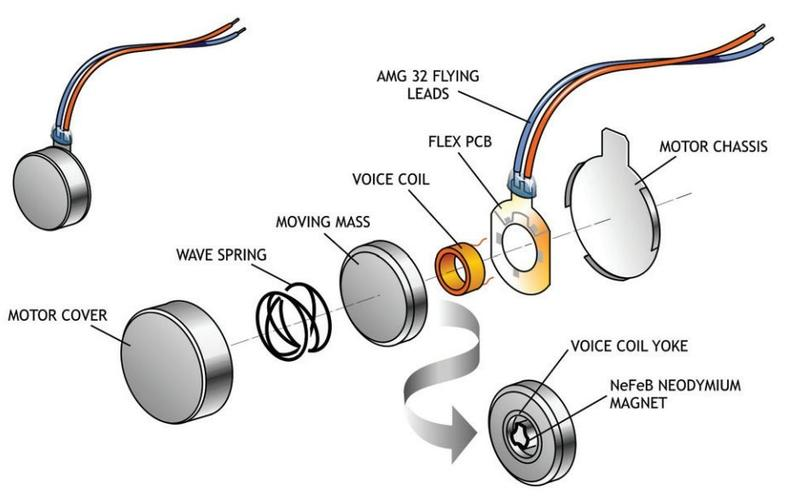

手机振动原理

手机振动马达使手机震动的缘由

(1)由金属棒的偏心转动造成。

由于金属棒在所在的密封金属盒内高速转动,通过摩擦力引起金属

盒的内部空气也做猛烈运动。从而引起整个密封的金属盒振动,进而

带动整个手机产生振动。有上述计算可知,金属棒做高速转动的能量

所占份额很大,故此缘由为手机产生振动的主因。

(2)由重心不稳造成。

由于震动马达的转动轴上所连的金属棒并不是按几何对3称的方式

布置的,故震动马达的转动轴会沿质心所在的方向转过一个偏角。故

本文档为Word文档,下载即可全文编辑。

-2-

造成金属棒实际上并不是在水平面内转动的。在转动中,质心所在的

位置会随金属棒的位置的转变而转变,故金属棒的转动平面也是与水

平面呈一定的夹角不断变化的。这种质心在一定的空间范围内不断变

化的运动必将造成这个物体的位置移动。当变化较小且特别频繁时,

即在宏观上表现为振动。

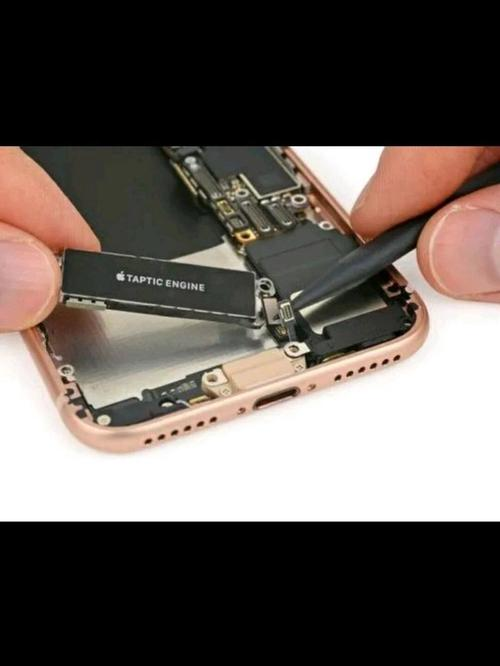

手机振动原理

手机振动马达的留意事项

1、马达在其标称的额定电压下工作时综合性能优良,建议手机电路

设计时工作电压尽量接近额定电压设计。

2、给马达供电的掌握模块应考虑其输出阻抗尽量小,防止负载时输

出电压大幅度下降,影响振感。

3、柱式电机检验或测试堵转电流时,堵转时间不宜过长(小于5秒

为宜),由于堵转时全部的输入功率都转化为热能(p=I2R),时间过

长可能导致线圈温升偏高而变形,影响性能。。

4、带安装支架的马达在设计定位卡槽时,与手机壳的间隙不能太大,

否则有可能产生附加振动(机械噪音),接受橡胶套固定可有效避开

机械噪音,但应留意机壳上定位槽与橡胶套应接受过盈协作,否则会

影响马达的振动输出,振感下降。

5、中转或使用时避开靠近强磁区,否则有可能使马达磁钢表磁扭曲

而影响性能。

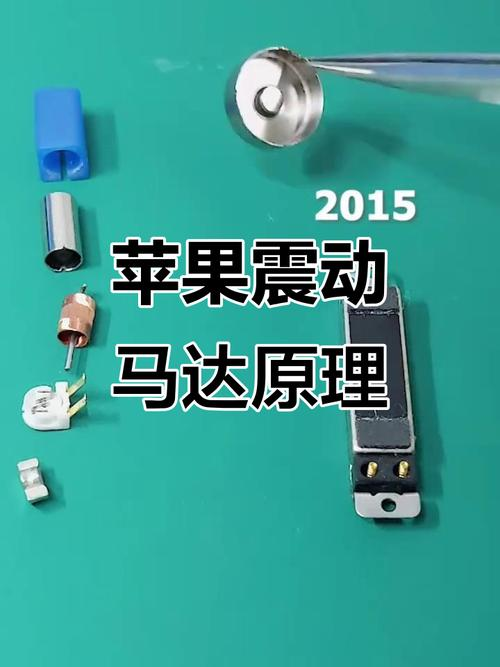

手机振动原理

6、焊接时留意焊接温度及焊接时间,推举接受320℃1-2秒,时间

过长和温度过高可能损伤引线绝缘皮。

7、从包装盒中取出马达单体或在焊接过程中避开用力拉扯引线,也

本文档为Word文档,下载即可全文编辑。

-3-

不允许多次大角度弯折引线,否则有可能损伤引线。

手机振动马达国内生产规模

随着越来越多的人拥有手机,国内生产手机马达的公司也在大幅度

的增加,但主要分布在少数几个省市,以广东地区分布最多,其次是

浙江、天津、上海等地,主要以日、韩公司为主导,总产量占全球的

八成,其中出口的数量占大部分,目前国内手机马达的年产值为300

亿元,国内手机对马达的市场需求约100亿元。依据近几年市场环境

及发展形势来看,全球手机马达的市场需求将保持稳步增长,从2005

年到2007年,手机马达年均增幅已达15%。
