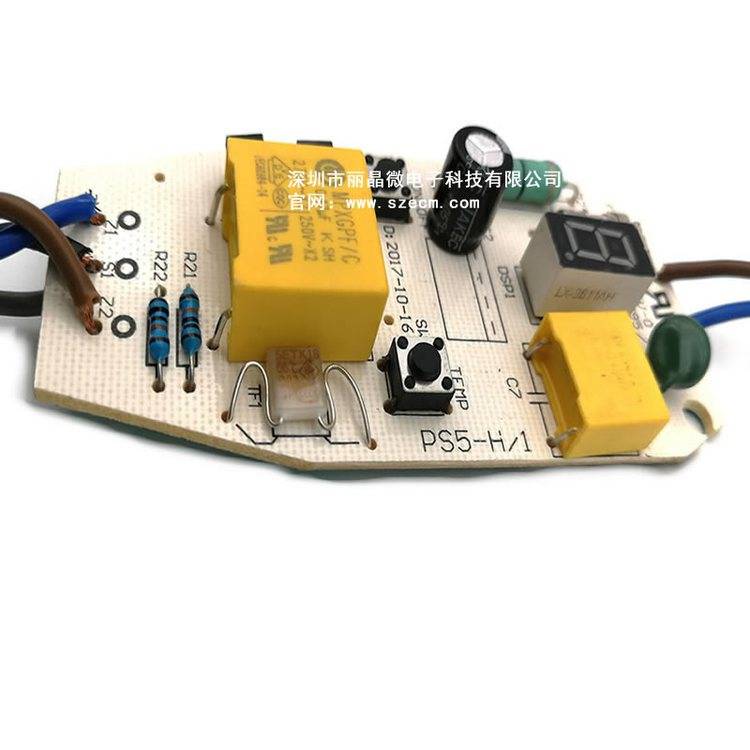

ECS7电热毯控制板功能说明
一、工作范围：
工作电压AC 190V-250V和负载功率最大为60W。
二、显示模式：
①红色数码管显示功率为1-7档位以及（H-L）转换自动挡。
②绿色数码管显示功率功率为（1-9）小时定时。
三、功率控制：
1、功率调节：功率调节方式如下：设定功率分7段，周期为10秒。
1档（30%）-2档（40%）-3档（50%）-4档（60%）-5档（70%）-6档（80%）-7档（90%）设定温度档位。
四、自动功率转换：
设定自动档，100%功率输出一小时后自动转换到20%功率输出，红色数码管对应“H”-(1小时)-“L”显示。
五、定时设置：
工作状态下，定时键可以设定1-9小时（九档）。绿色数码管定时显示按实际剩余时间退位，一直到定时状态结束，显示“00”
六、待机状态
开机和定时结束：功率和定时显示“00”
待机状态，可以设定温度建个自动键
待机状态，定时键不起作用
七、调节设定：
1、初始点击温度键一次，功率显示“7”，定时默认显示“9”；再次点击温度键，功率显示“1”-“7”循环。
2、初始点击自动键，功率显示“H”，定时默认显示“9”。
3、在功
率显示“1”-“7”任何一个状态，点击自动键，功率显示“H”定时剩余时间不变。
4、在功率显示“H”和“L”状态，点击温度键功率显示为“7”，定时剩余时间不变。
5、在功率显示“H”和“L”状态，点击自动键没有作用。
八、故障保护：
开路保护：负载（Z1-Z2）和检测线（S1-S2）开路，在3秒内切断电源，显示“P0”
短路保护：（Z1-Z2）和（S1-S2）之间任何一点阻值在（300KΩ±10%）到0Ω阻值时，在3秒内切断电源，显示“E0”。
